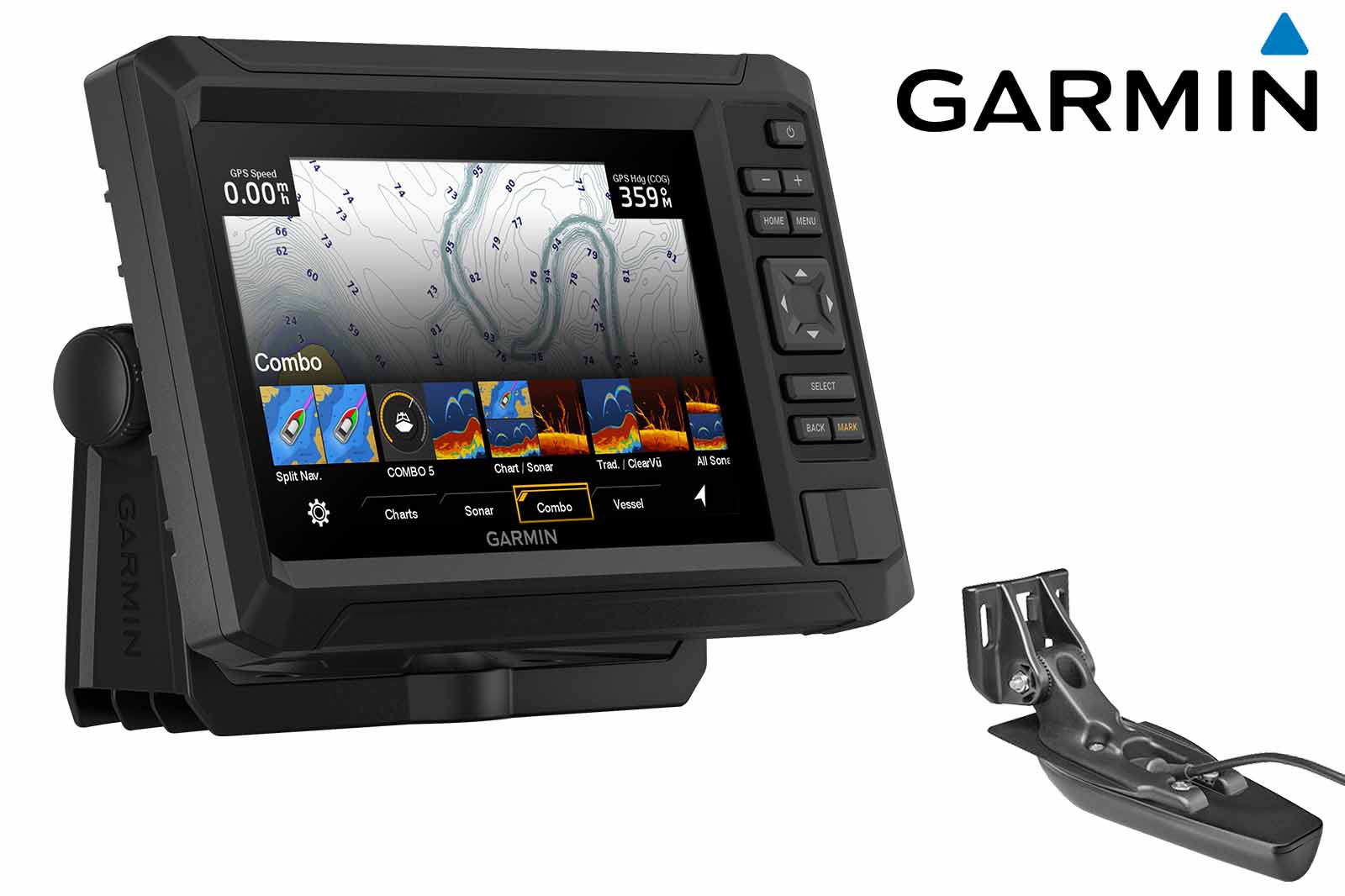

Garmin ECHOMAP UHD2 72cv Echolot
inkl. MwSt. zzgl. Versandkosten
Lieferzeit ca. 5 Werktage
Inhalt: 1 Stück
Inhalt: 1 Stück
Inhalt: 1 Stück
Inhalt: 1 Stück
| Artikel-Nr. | Bild | Variante | Preis | Lieferzeit | Menge |
Garmin ECHOMAP UHD2 72cv Echolot & Fischfinder
- Produktdetails
- Anschlüsse an der Gehäuserückseite
- Lieferumfang
Produktdetails zum ECHOMAP UHD2 72cv
| Allgemein | |
| Abmessungen | 23,2 cm × 14,31 cm × 6,7 cm |
| Anzeigengröße (B × H × T) | 15,5 cm × 8,7 cm; 17,78 cm (7 Zoll) Diagonale |
| Anzeigenauflösung (B × H) | 800 × 480 Pixel |
| Anzeigentyp | WVGA, TN |
| Gewicht | 0,7 kg |
| Wasserdichtigkeit | IPX7 |
| Max. Leistungsaufnahme | 18 W / 1,5 A |
| Montagemöglichkeiten | Montage mit Haltebügel oder bündig |
| Integrierter GPS-Empfänger | 5 Hz |
| Garmin-Marinenetzwerk-Anschlüsse | keine |
| Pixeldichte | 133,28 PPI |
| max. Stromverbrauch | 18 Watt und 1,5 Ah bei 12 Volt (mit der empfohlenen Batterie von Jarocells kannst du das Echolot bei maximaler Leistung 8 Stunden betreiben, bis die Batterie leer ist). |
| Karten und Speicher | |
| Vorinstallierte Karten | Weltweite Basiskarte |
| Unterstützung von Datenkarten | 1 microSD-Speicherkarte; maximal 32 GB |
| Wegpunkte | 5.000 |
| Routen | 100 |
| Trackaufzeichnung | 50.000 Punkte, 50 gespeicherte Tracks |
| Optionale Kartenunterstützung | |
| BlueChart g3 |  |
| BlueChart g3 Vision | |
| Garmin Navionics+ | |
| Garmin Navionics Vision+ | |
| Garmin Quickdraw Contours | |
| Echolotfunktionen und technische Daten | |
| Übertragungsleistung | 500 W |
| 2D-CHIRP | |
| ClearVü | |
| CHIRP ClearVü | |
| UHD-ClearVü | optional mit dem Garmin-Geber GT24UHD-TM ; setzt Adapterkabel (8-Pin zu 4-Pin) voraus. |
| SideVü |  |
| Maximale Tiefe | 701 Meter bei 77 kHz (das Tiefenmessvermögen hängt vom Bodentyp und anderen Wasserbedingungen ab) |
| Anzeige der Tiefe & Wassertemperatur | |
| Echolotfrequenzen | |
| Klassisches 2D-Sonar (traditionell) | 77/200 kHz |
| Einzelkanal-CHIRP | 40–250 kHz; L, M, H CHIRP |
| ClearVü | 455/800 kHz |
| CHIRP-ClearVü | 455 kHz (435–475 kHz); 800 kHz (800–840 kHz) |
| Kegelbreite bei jeweiligen Frequenzen | |
| 77 kHz | 45° |
| 200 kHz | 15° |
| 455 kHz | 2,5° × 53° |
| 800 kHz | 1,6° × 29° |
| Verbindungen | |
| Pin-Anzahl des Gebers | 4 |
| Mit NMEA 2000 Kompatibel | |
| Videoeingänge | |
| Videoausgänge | |
| Drahtlose Konnektivität | |
| Kompatibel mit dem Bugmotor Garmin Force | |
hat zwei Anschlüsse auf der Rückseite.

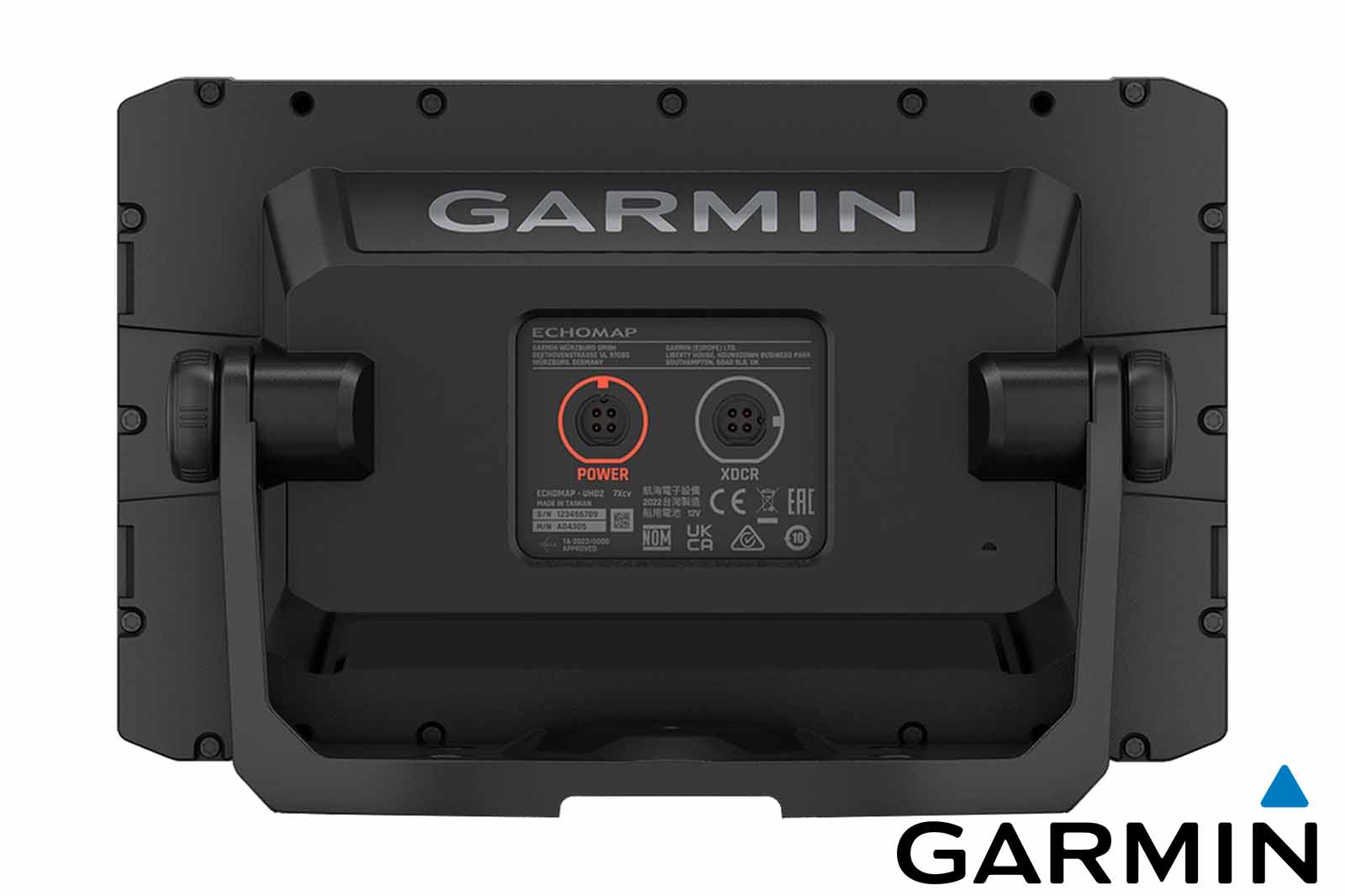

Anschlüsse an der Gehäuserückseite
An der Rückseite des Gehäuses befinden sich zwei Anschlussbuchsen für Stecker. Das Echolot ECHOMAP UHD2 72cv von Garmin verfügt über:
- 1× Anschluss für Strom-/Datenkabel
- 1× Geberanschluss
Lieferumfang | Garmin ECHOMAP UHD2 72cv ohne Geber | Garmin ECHOMAP UHD2 72cv inkl. Geber | |
 | ECHOMAP UHD2 72cv Gerätekopf (Head-Unit) | | |
 | Garmin Kipp-/Schwenkhalterung (010-12439-01) | | |
 | Garmin Einbausatz für die bündige Montage (010-12671-01) | | |
 | Garmin Schutzabdeckung (Sun Cover) (010-13116-01) | | |
 | Garmin GT20-TM-Geber (010-01960-00) |  | |
 | Garmin Strom-/Datenkabel mit 4 Pins (010-12445-00) | | |
 | Benutzerhandbuch in Englisch (gedruckt) | | |
| | Schnellstartanleitung in 13 Sprachen (u.a. Deutsch, Englisch, Niederländisch) (gedruckt) | | |
| | Installationsanleitung in 9 Sprachen (u.a. Deutsch, Englisch) (gedruckt) | | |
