Garmin ECHOMAP Ultra 2 102sv Echolot
3.648,00 €
- 18.02 % UVP 4.449,80 €*
-
SUNVISOR Sonnenschutz für Garmin EcholoteVarianten ab 65,95 €Regulärer Preis: 76,95 €Auf Lager – Versand 1–3 Werktage
-
SUNVISOR Sonnenschutz für Garmin EcholoteVarianten ab 65,95 €Regulärer Preis: 87,95 €Auf Lager – Versand 1–3 Werktage
-
EcholotkofferGröße: MittelVarianten ab 27,00 €Regulärer Preis: 57,00 €Auf Lager – Versand 1–3 Werktage
-
RAM Mount Echolothalter für Garmin-EcholoteModell: RAM-D-115-C (D-Kugel)Varianten ab 50,90 €Verkaufspreis: 206,90 € UVP Regulärer Preis: 242,95 € (14.84% gespart)Auf Lager – Versand 1–3 Werktage
| Vorschau | Produktnummer | Modell | Lieferzeit | Stückpreis | Kaufen |
|---|---|---|---|---|---|
|

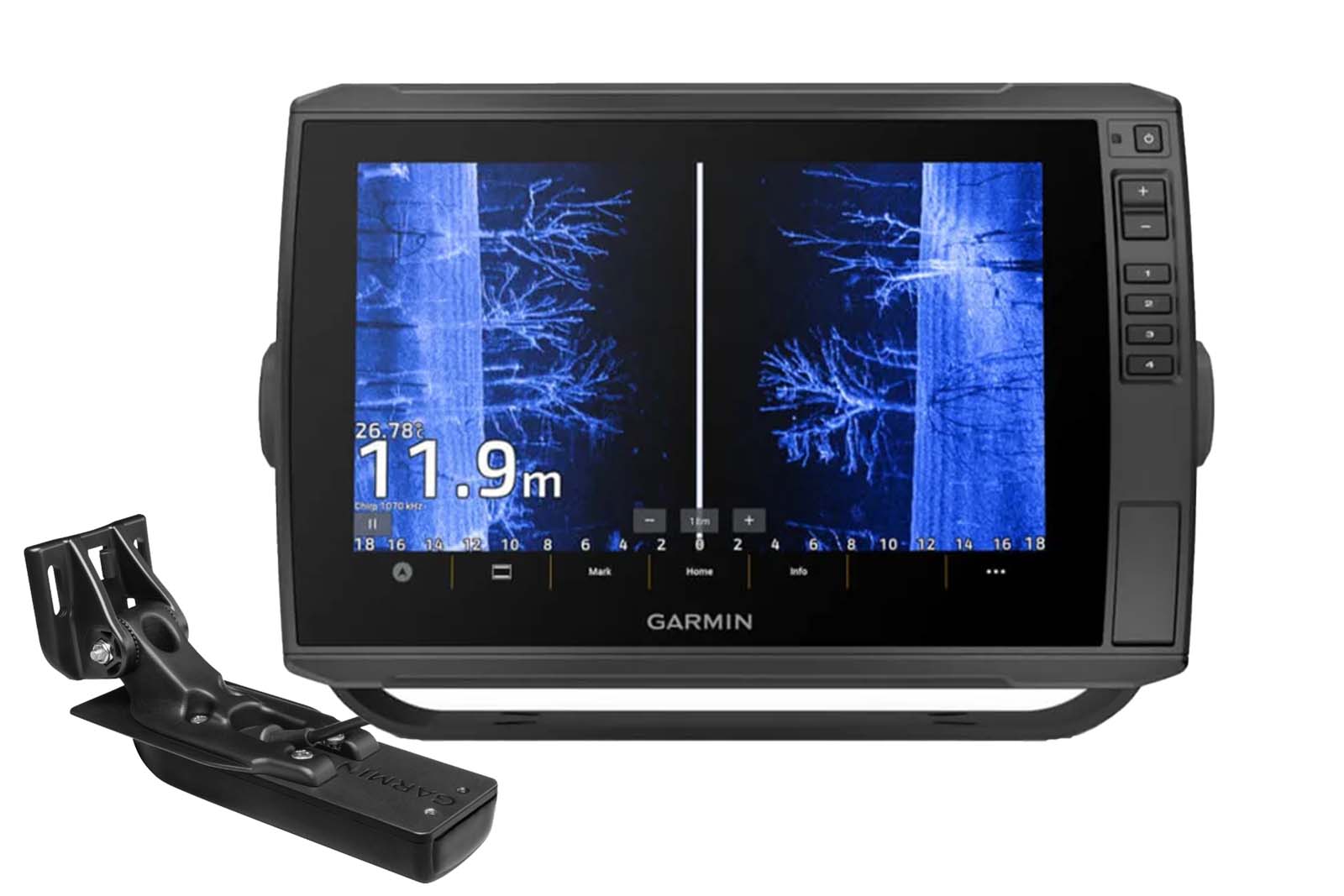

010-02879-01 | mit Geber |
Bestellbar – ca. 1 Woche
|
1.849,00 €
UVP
2.249,90 €
(17.82% gespart)
|
|
|
010-02879-00 | ohne Geber |
Bestellbar – ca. 1 Woche
|
1.559,00 €
UVP
1.899,90 €
(17.94% gespart)
|
|
|

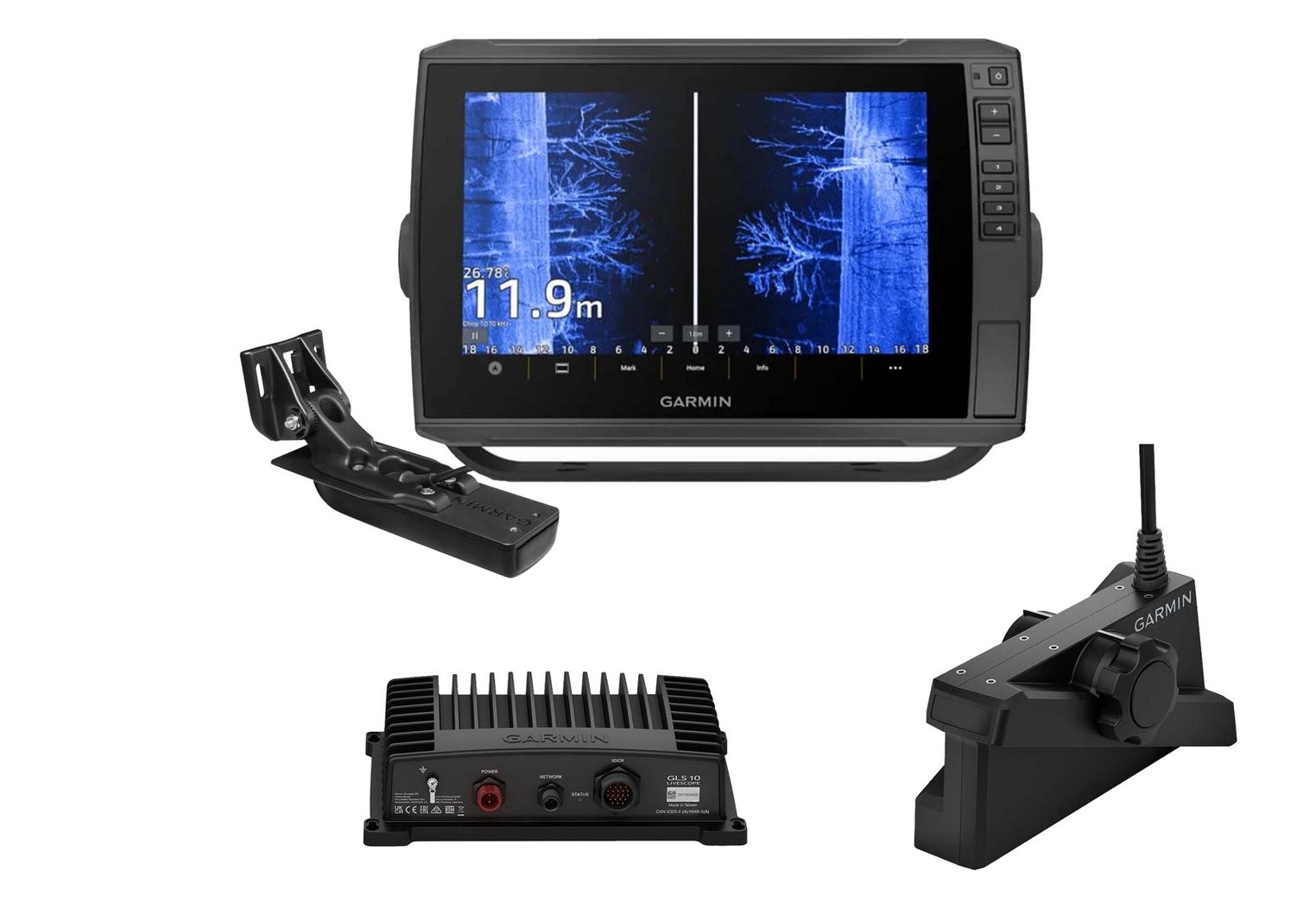

010-02879-01-LVS34 | inkl. GT56UHD-Geber + Livescope LVS34 |
Bestellbar – ca. 1 Woche
|
3.648,00 €
UVP
4.449,80 €
(18.02% gespart)
|
|
Garmin ECHOMAP Ultra 2 102sv Echolot
Inhaltsverzeichnis
Garmin ECHOMAP Ultra 2 102sv: Kompakte Profi-Performance im 10-Zoll Format
Die perfekte Balance zwischen Displaygröße und Platzersparnis: Das Garmin ECHOMAP Ultra 2 102sv ist die erste Wahl für Angler, die High-End-Technik auf begrenztem Raum suchen. Ob auf dem Belly Boot, dem Kajak oder als kompakte Ergänzung in deinem Netzwerk – dieses 10-Zoll IPS-Display liefert die volle Power der Ultra 2 Serie, ohne die Konsole deines Bootes zu überladen.
Was ist neu? Der technologische Sprung der Ultra 2 Serie
Gegenüber der ersten Generation bietet das 102sv entscheidende Verbesserungen für deinen Erfolg am Fisch:
- Präzisions-Navigation: Durch die Unterstützung modernster Satellitensysteme (wie GLONASS und Galileo) und den Multiband-GPS-Empfang bestimmst du deine Position auch in schwierigen Revieren metergenau und schneller als je zuvor.
- Kabelloses Daten-Sharing: Vernetze dein 102sv drahtlos mit weiteren ECHOMAP Ultra 2 oder ECHOMAP UHD2 , um Karten, Wegpunkte und hochauflösende Echolotbilder flexibel zu teilen.
- Echtzeit-Aufnahme: Nutze die neue Screen-Recording-Funktion, um deine Sonar-Erlebnisse direkt auf dem Gerät zu filmen und via ActiveCaptain App zu verschicken.
- Flüssige Bedienung: Die optimierte Benutzerführung erlaubt einen blitzschnellen Wechsel zwischen den Ansichten, damit du keine wichtigen Details verpasst.
Das 10-Zoll IPS-Display: Maximale Performance auf kleinem Raum
Das 10-Zoll-Format des 102sv ist der „Sweet Spot“ für alle Angler, die High-End-Technik auf kompakten Booten, Kayaks oder als dediziertes Zweitdisplay nutzen möchten. Dank der IPS-Technologie bleibt das Bild auch dann klar und kontrastreich, wenn du im Stehen angelst oder seitlich auf den Bildschirm blickst. In Kombination mit dem neuen Multiband-GPS bietet das 102sv eine unschlagbare Präzision bei der Spot-Suche, selbst an steilen Uferkanten großer Binnengewässer oder unter Brücken.
Drahtlose Freiheit und Vernetzung
Gerade auf kleineren Booten zählt jeder Zentimeter Kabelweg. Die neue Wireless-Networking-Funktion erlaubt es dir, Wegpunkte und Sonardaten kabellos mit anderen ECHOMAP Ultra 2 oder UHD2 Geräten zu teilen. Über das NMEA 2000®-Netzwerk lassen sich zudem Autopiloten direkt über den Touchscreen steuern. Live-Momente für die spätere Analyse nach dem Trip in HD-Qualität festhältst.
Allgemeine Gerätespezifikationen - Head Unit
| Merkmal | Spezifikation |
|---|---|
| Display & Bildschirmgröße | |
| Größe | 21,7 cm × 13,6 cm; 10 Zoll Diagonale |
| Auflösung | 1280 × 800 Pixel |
| Typ | WXGA-Display, IPS |
| Polarisierte Unterstützung | Ja |
| Pixeldichte | 150,94 PPI |
| Bedienbarkeit | |
| Steuerung | Touchscreen und Tastenbedienung |
| Montagemöglichkeiten | Mit Haltebügel oder bündig |
| GPS & Kartenplotterfunktionen | |
| Funktion | Ja |
| Kompatible Seekarten | Garmin Navionics Plus, Garmin Navionics Vision Plus, BlueChart G3, BlueChart G3 Vision, Quickdraw Contours |
| Speicherkarte | 2 microSD-Speicherkarten |
| Integrierte Auto Guidance+ | Ja |
| Segelfunktionen | Ja |
| GPS | |
| Antenne | Ja,intern |
| Receiver | 10 Hz |
| Routenspeicher | 100 |
| Wegpunktspeicher | 5000 |
| Trackspeicher | 50.000 Punkte, 50 gespeicherte Tracks |
| Sonarfunktion und Spezifikationen | |
| Übertragungsleistung | 600 W |
| Traditionelles Sonar | integriert, Einzelkanal-CHIRP (70/83/200 kHz) |
| ClearVü | integriert, 260/455/800/1000/1200 kHz |
| SideVü | integriert, 260/455/800/1000/1200 kHz |
| Panoptix-Unterstützung | Ja |
| LiveScope-Unterstützung | Ja |
| Konnektivität/Verbindungen | |
| NMEA 2000 | Ja |
| WLAN | Ja |
| AIS-Unterstützung | Ja |
| DSC-Unterstützung | Ja |
| FUSION-Link-Unterstützung | Ja |
| ActiveCaptain-Unterstützung | Ja |
| Vernetzung mit Motor | Ja, mit Garmin Force, Force Pro und Force Kraken |
| Stromversorgung | |
| Spannung | 9 bis 18 V Gleichspannung |
| Stromaufnahme (max. / typisch) | 5 A / 2,3 A |
| Max. Leistungsaufnahme | 34 W |
| Erf. Batteriekapazität bei 8h, max. Verbrauch | 60 Ah (bei Blei-Akku) / 48 Ah (bei Lithium-Akku) |
| Erf. Batteriekapazität bei 8h, typischer Verbrauch | 28 Ah (bei Blei-Akku) / 23 Ah (bei Lithium-Akku) |
| Technische Werte | |
| Wasserfestigkeit | IPX7 (bei geschlossener Kartentür) |
| Gewicht | 1,8 kg |
| Abmessungen | 29,5 x 19,5 x 9,8 cm |
Die richtige Wahl: Solo-Gerät oder Geber-Bundle?
Entscheide dich für das passende Setup basierend auf deiner Bootsausstattung:
- Solo-Variante (ohne Geber): Ideal als dediziertes LiveScope-Display oder wenn du bereits ein Garmin-Netzwerk mit installierten Gebern betreibst.
- Bundle mit GT56UHD-Geber: Die Rundum-Sorglos-Lösung für Umsteiger, die das volle Spektrum von SideVü, ClearVü und klassischem CHIRP-Sonar nutzen wollen.
- Bundle mit GT56 & LiveScope LVS34: Das Komplettpaket für alle, die zusätzlich Panoptix LiveScope in Echtzeit sehen wollen – inklusive GLS 10 Blackbox und LVS34-Geber.
Kann ich meinen vorhandenen Geber mit dem Garmin ECHOMAP Ultra 2 102 sv verwenden?
Ja, viele ältere Geber von Garmin oder Airmar lassen sich mit dem Echomap Ultra 2 102sv verwenden. Nachfolgen siehst du eine tabellarische Übersicht mit den kompatiblen Garmin Gebern. Für einige benötigst du einen Geberadapter.
| SKU | Herstellerbezeichnung |
|---|---|
| Garmin 12-Pin Stecker | |
| 010-01961-00 | GT30-TM |
| 010-01961-10 | GT30-TH |
| 010-01961-11 | GT30-THP |
| 010-12776-00 | GT34UHD-TM |
| 010-13072-00 | GT36UHD-TM |
| 010-12776-10 | GT34UHD-TH |
| 010-12776-11 | GT34UHD-THP |
| 010-12909-00 | GT54UHD-TM |
| 010-02732-10 | GT56UHD-TH |
| 010-02732-11 | GT56UHD-THP |
| 010-01965-00 | GT50M-TM |
| 010-01966-00 | GT51M-TM |
| 010-01966-00 | GT51M-TM |
| 010-01966-10 | GT51M-TH |
| 010-01966-11 | GT51M-THP |
| 010-12405-00 | GT52HW-TM |
| Garmin 8-Pin Stecker es wird der Adapter 010-12122-10 benötigt | |
| 010-12401-00 | GT8HW-TM |
| 010-12401-10 | GT8HW-IH |
| 010-12402-10 | GT15M-TM |
| 010-12402-00 | GT15M-IH |
| 010-02867-00, 010-02867-01, 010-02867-02 | GT12 0°, 12°, 20° |
| 010-02868-00, 010-02868-01, 010-02868-02 | GT15 0°, 12°, 20° |
| 010-01960-01 | GT20-TM |
| 010-01962-00 | GT21-TM |
| 010-01962-10 | GT21-TH |
| 010-12403-00 | GT22HW-TM |
| 010-12404-00 | GT23M-TM |
| 010-12404-10 | GT23M-TH |
| 010-12908-00 | GT24UHD-TM |
| 010-12677-00 | GT10HN-IF |
| Garmin 4-Pin Stecker es wird der Adapter 010-12718-00 benötigt | |
| 010-13069-00 | DualBeam-IF |
| 010-12401-20 | GT8HW-IF |
5 Anschlüsse auf der Rückseite.
Anschlüsse an der Gehäuserückseite
Auf der Rückseite des Gehäuses befinden sich 5 Anschlussbuchsen für Stecker. Das Echolot Garmin ECHOMAP Ultra 2 102sv verfügt über Anschlüsse für:
- Stromkabel und NMEA 0183 (POWER)
- 2× Ethernet-Netzwerk, z. B. für Panoptix (NETZWERK)
- Geber, 12-polig (SONAR)
- NMEA 2000
Häufig gestellte Fragen zum Garmin ECHOMAP Ultra 2 102sv
Unterstützt das ECHOMAP Ultra 2 102sv Garmin LiveScope?
Ja. In Kombination mit der GLS 10 Blackbox und dem LVS34-Geber zeigt dir das 102sv Panoptix LiveScope in Echtzeit. Unser Bundle „inkl. GT56 & LiveScope LVS34“ enthält genau diese Komponenten – für Live-, Vorwärts- und Down-Ansichten.
Welche Geber kann ich anschließen?
Ab Werk passt der GT56UHD-TM (12-polig) mit ClearVü, SideVü und Einzelkanal-CHIRP. Viele ältere Garmin-Geber lassen sich ebenfalls nutzen – 8-polige über das Adapterkabel 010-12122-10. Die vollständige Kompatibilitätsliste findest du weiter oben.
Welche Seekarten unterstützt der Kartenplotter?
Das 102sv arbeitet mit Garmin Navionics+, Navionics Vision+, BlueChart G3 und G3 Vision. Zusätzlich erstellst du mit Quickdraw Contours eigene Tiefenkarten mit 30-cm-Höhenlinien – ideal für unvermessene Vereinsgewässer.
Kann ich Echolotbilder und Wegpunkte drahtlos teilen?
Ja. Über die Wireless-Funktion teilst du Karten, Wegpunkte und hochauflösende Echolotbilder kabellos mit weiteren ECHOMAP Ultra 2 oder UHD2 Geräten – ganz ohne zusätzliche Verkabelung auf engem Raum.
Für welche Boote eignet sich das 10-Zoll-Format?
Das kompakte 10-Zoll-IPS-Display ist perfekt für Kajak, Belly Boot oder kleine Boote – und als dediziertes Zweitdisplay im Garmin-Netzwerk. Du bekommst die volle Ultra-2-Leistung, ohne die Konsole zu überladen.
Wie wird das Gerät bedient?
Per Touchscreen und zusätzlicher Tastenbedienung. Bei Nässe oder Fahrt wechselst du mit den Tasten blitzschnell zwischen den Ansichten, während das IPS-Display auch seitlich und im Stehen klar ablesbar bleibt.
Wie präzise ist die GPS-Ortung?
Dank Multiband-GPS und mehrerer Satellitensysteme (u. a. GLONASS und Galileo) ortet die interne Antenne metergenau – auch an steilen Uferkanten oder unter Brücken, wo einfache Empfänger oft versagen.
Welche Stromversorgung benötigt das 102sv?
Es läuft mit 9–18 V Gleichspannung. Die Stromaufnahme liegt bei max. 5 A (typisch 2,3 A), die Leistungsaufnahme bei 34 W. Für 8 h Betrieb empfehlen wir rund 28 Ah (Blei) bzw. 23 Ah (Lithium) bei typischem Verbrauch.
Lieferumfang |
ohne Geber | inkl. Geber | inkl. GT56 & LiveScope LVS34 | |
 |
Garmin ECHOMAP Ultra 2 102sv Echolot & Kartenplotter – Gerätekopf (Head-Unit) | |||
 |
Garmin ECHOMAP Ultra 2 102sv Schutzabdeckung (010-13352-00) | |||
 |
Garmin Strom- und Datenkabel (010-12938-00) | |||
 |
Garmin ECHOMAP Ultra 2 102sv Bügelhalterung (010-13352-02) | |||
 |
Garmin Klickrand für ECHOMAP Ultra 2 102sv (010-12841-02) | |||
 |
Garmin Einbausatz für Einbaumontage (010-12841-03) | |||
 |
Garmin GT56UHD-TM Geber (010-13073-00) | |||
 |
Garmin GLS 10 LiveScope Sonar-Blackbox (010-12954-00) | |||
 |
Garmin LiveScope Plus LVS34 Geber inkl. Kabel & Halterung (010-02706-10) | |||
 |
Garmin Adapterkabel 8-Pin auf 12-Pin (010-12122-10) | |||
 |
Schnellstartanleitung in 13 Sprachen (u.a. Deutsch, Niederländisch und Englisch) | |||
|
Installationsanleitung in 9 Sprachen (u.a. Deutsch und Englisch) | |||
|
Benutzerhandbuch in Englisch | |||
