Garmin ECHOMAP Ultra und Ultra 2 – einfach besser angeln
Garmin bietet mit den Serien ECHOMAP Ultra | Ultra 2 Premium-Echolote mit integriertem Kartenplotter, die dir einen allumfassenden Blick unter Wasser bieten. Mit den Qualitätsprodukten des Herstellers bist du auf dem neuesten Stand der Technik. Ganz gleich, welches Echolotsystem du mit diesem Garmin-Gerät verwendest, eine Blackbox ist nicht nötig. <weiterlesen>
Inhaltsverzeichnis
Technologie für höchste Ansprüche beim Bootsangeln
Neben dem traditionellen Sonar bieten die Geräte dieser Serie das CHIRP Sonar, Ultra HD ClearVü und Ultra HD SideVü. So entstehen hochauflösende Echolotbilder mit fotoähnlicher Qualität. In Kombination mit der lebendigen Farbpalette entstehen kontrastreiche Ansichten, mit denen du problemlos Fische von anderen Strukturen im Wasser unterscheiden kannst. Die Kombigeräte bieten eine Reihe von nützlichen Funktionaliäten, die dir auch bei späteren Angeltouren nützlich sind. So kannst du zum Beispiel mit Quickdraw Contours Software die Spots mit guten Fischgründen markieren, dir Tracks aufzeichnen und somit deine ganz persönlichen Angelkarten anlegen. Auch Tiefenlinien kannst du individuell einstellen und dir somit, je nach Anforderung,
Das Display bleibt auch bei direkter Sonneneinstrahlung gut lesbar und der Angeltag kann weitergehen. Alle Geräte sind außerdem mit einem Touchscreen ausgestattet, lassen sich aber auch in Kombination mit den Tasten bedienen.
Dank der integrierten Unterstützung für das Panoptix LiveScope hast du die Möglichkeit, die Unterwasserwelt in Echtzeit zu verfolgen. Alle Geräte sind außerdem mit der gesamten Produktreihe Panoptix-Echolote kompatibel.
Bei uns im Shop sind die Premium-Echolote mit GT54UHD-TM-Geber oder GT56UHD-TM-Geber im Bundle erhältlich.

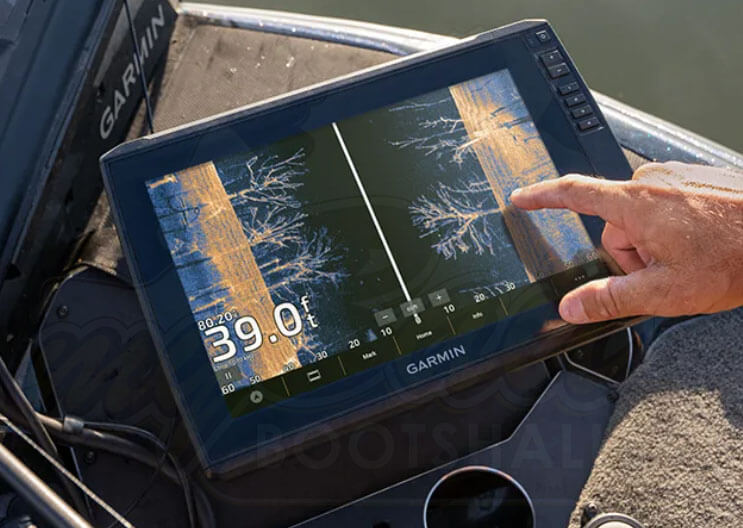

Das neue ECHOMAP Ultra 2 für noch mehr Angelspaß
Das Nachfolgemodell des Garmin ECHOMAP Ultra bietet mehr Leistung und einige neue Features, die für ein verbessertes Angelerlebnis sorgen.
Die neuen Modelle empfangen globale Satellitendaten von zum Beispiel Glonass (Russland), Galileo (EU) und Baidu (China) und ermöglichen damit eine noch präzisere Streckenaufzeichnung. Mit einer Aktualisierungsrate von 10 Hertz ist die exakte Positionsbestimmung selbst bei schlechtem Satellitenempfang gegeben.
Außerdem können Echolotdaten, Wegepunkte und Routen über das Garmin WLAN-Netzwerk mit weiteren Geräten der Serie kabellos im Datenaustausch stehen. Die Implementierung von zusätzlicher Kabelführung wird somit vermieden.
Als Navigationshilfe ist Auto Guidance+ bereits installiert. Zusätzlich lassen sich Navionics+ Karten für Binnengewässer und Küste sowie Gezeitentabellen integrieren, die im einjährigen Abonnement laufend mit Updates aktualisiert werden. Darüber hinaus ist die Benutzeroberfläche der neuen Geräte modernisiert worden und stellt die einfache und intuitive Bedienung des Kartenplotters sicher.
Was ist neu gegenüber dem Vorgänger?
Die neuen Echolot- und Kartenplottermodelle verbinden altbewährte Funktionen mit einigen technischen Neuerungen. In dieser Gegenüberstellung haben wir dir die wichtigsten Unterschiede der beiden Versionen zusammengefasst.
| ECHOMAP Ultra 2 | ECHOMAP Ultra | |
| Allgemein | ||
| Anzeigetyp | WXGA-Display, IPS | WXGA-Display |
| Elektrische Daten | ||
| Typische Stromaufnahme bei 12 V Gleichspannung | 2,5 A (12 Zoll); 2,3 A (10 Zoll) | 3,0 A (12 Zoll); 2,8 A (10 Zoll) |
| Maximale Stromaufnahme bie 12 V Gleichspannung | 5,0 A (10 und 12 Zoll) | 3,3 A (12 Zoll); 3,0 A (10 Zoll) |
| Maximale Leistungsaufnahme bei 10 V Gleichspannung | 36 W (12 Zoll); 34 W (10 Zoll) | 26,2 W (12 Zoll); 24,4 W (10 Zoll) |
| Sensoren | ||
| NMEA 0183-Kompatibel |  |
 |
| GLONASS | |
|
| Galileo | |
|
| Beidou | |
|
| Unterstützung Multiband-GPS und mehrere Satellitensysteme | |
|
| Integrierte Karten | ||
| Integrierte Auto Guidance+ | |
|
| Garmin Navionics+ Karten für Binnengewässer und Küste | (zuätzliche) |
|
| Gezeitentabellen mit optionaler Bluechart Karte | (zusätzliche) |
|
| Optionale Kartenunterstützung | ||
| Lakevü G3 | |
|
| Lakevü G3 Ultra | |
|
| Verbindungen | ||
| NMEA 0183-Eingänge | keine | 1 |
| NMEA 0183-(TX-)Eingänge | keine | 1 |
| Ant+ (Konnektivität) | |
|
| Garmin WLAN-Netzwerk (lokale Verbindung) | |
|
ECHOMAP Ultra 2 Features
- Echolot & Kartenplotter mit 10 Zoll oder 12 Zoll großen Display
- Drahtlose Netzwerkverbindung zwischen mehreren ECHOMAP Ultra 2 oder ECHOMAP UHD 2 Plottern möglich
- Verbesserte Positionsgenauigkeit durch Multiband-GPS Technologie und globale Satellitendaten
- Modernisierte Benutzeroberfläche mit intuitivem Menü
- Integrierte Auto Guidance+
- ANT+ Konnektivität
- Integrierte Unterstützung von Panoptix und Panoptix LiveScope
- Mit dem 10 Hz-GPS-Empfänger erfolgt eine sehr genaue und schnelle Positions- und Steuerkursermittlung.
- Kompatibilität mit ActiveCaptain App, mit der du z.B. tägliche Updates erhalten oder die Bildschirmaufzeichnung deinses Plotters dokumentieren und im Anschluss mit deiner Community teilen kannst.
- IPS-Touchdisplay mit optionaler Tastenbedienung
- Steuerung und Navigation des Force Trolling Motors ohne Kabel über den Kartenplotter möglich
- Kompatibilität mit Garmin Navionics+ und Garmin Navionics Vision+ Karten
- Live-Echolotansichten per LiveScope-Geber erhältlich
- Mit dem Ultra High Definition (UHD) Sonar Modul werden gestochen scharfe Bilder der Unterwasserwelt erzeugt.
- Kontrastreiche Ansicht zur besseren Unterscheidung von Fischen und Unterwasserstrukturen
- Kartenunterstützung für Quickdraw Contours zur Erstellung eigener Angelkarten
- NMEA 2000 Netzwerk zur Anbindung von Autopiloten, Motordaten etc.
- Die Schnellentriegelung an der Echolothalterung ermöglicht eine schnelle Montage und Demontage.
- Unterstützung von BlueChart g3 und BlueChart g3 Vision Seekarten
- Speicherkartenslots für 2 MicroSD Speicherkarte
- Kompatibel mit derm Garmin Force Boots-Elektromotor.
Technische Details ECHOMAP Ultra 2
In der Tabelle findest du eine detailliertere Aufstellung der Eigenschaften & Funktionalitäten
| ECHOMAP Ultra 2 102sv | ECHOMAP Ultra 2 122sv | ||
| Allgemein | |||
| Abmessungen | 295 x 195 x 98 mm | 341 x 229 x 98 mm | |
| Anzeigegröße, B x H | 21,7 x 13,6 cm; 10 Zoll Diagonale | 26,1 x 16,3 cm; 12 Zoll Diagonale | |
| Anzeigeauflösung, B x H | 1280 x 800 Pixel | 1280 x 800 Pixel | |
| Anzeigetyp | WXGA-Display, IPS | WXGA-Display, IPS | |
| Gewicht | 1,8 kg | 2,5 kg | |
| Wasserdichtigkeit | IPX7 | IPX7 | |
| Polarized Support | |
|
|
| Leistungsaufnahme | 34 W | 36 W | |
| Antenne | Intern oder extern über NMEA 2000 | Intern oder extern über NMEA 2000 | |
| Montagemöglichkeiten | Montage mit Haltebügel oder bündig | Montage mit Haltebügel oder bündig | |
| Receiver | 10 Hz | 10 Hz | |
| Garmin-Marinenetzwerk-Anschlüsse | 2 (große Anschlüsse) | 2 (große Anschlüsse) | |
| Karten und Speicher | |||
| Unterstützung von Datenkarten | 2 microSD Speicherkarten | 2 microSD-Speicherkarten | |
| Wegpunkte | 5,000 | 5,000 | |
| Routen | 100 | 100 | |
| Trackaufzeichnung | 50.000 Punkte, 50 gespeicherte Tracks | 50.000 Punkte, 50 gespeicherte Tracks | |
| Outdoor-Freizeitfunktionen | |||
| Gezeitentabellen mit optionaler BlueChart Karte | |
|
|
| Kartenplotterfunktionen | |||
| Mit Garmin Sonar kompatibel | |
|
|
| Unterstützt AIS (Nachverfolgung der Position des Zielbootes) | |
|
|
| Unterstützt DSC (Anzeige der Positionsdaten von DSC-fähigem UKW-Funk) | |
|
|
| Unterstützt mit FUSION-Link kompatible Radios | |
|
|
|
|
|
|
| Segelfunktionen | |
|
|
| Echolotfunktionen und technische Daten | |||
| Zweifrequenz-Echolot | |
|
|
| Doppelsendekegel | |
|
|
| Übertragungsleistung | 600 W | 600 W | |
| CHIRP Echolot Technologie | |
|
|
| ClearVü | |
|
|
| SideVü | |
|
|
| Bottom-Lock (zeigt Ergebnisse von unten nach oben) | |
|
|
| Protokollierung und grafische Darstellung der Wassertemperatur | |
|
|
| Echolot Aufzeichnung | |
|
|
| Echolot mit Rückspulfunktion | |
|
|
| Verbindungen | |||
| Mit NMEA 2000 kompatibel | |
|
|
| Anzahl der Stifte des Gebers | 12 | 12 | |
| Ant+ (Konnektivität) | |
|
|
| Garmin WLAN-Netzwerk (lokale Verbindung) | |
|
|
Video: Touchscreeen Chartplotters Garmin ECHOMAP Ultra 2
ECHOMAP Ultra Features
- Kombigerät (Echolot & Kartenplotter) mit 10 Zoll oder 12 Zoll großen Display.
- Mit der Touch- und Tastenkombination kann das Echolot sehr leicht bedient werden.
- Integrierte Unterstützung von Panoptix und Panoptix LiveScope, auch das Panoptix LiveScope LVS12.
- Echolotdaten, Wegpunkte und Routen können mit anderen ECHOMAP Ultra oder ECHOMAP Plus Echoloten geteilt werden.
- Die Quickdraw Contours Software zur Erstellung von Seekarten in Echtzeit ist auf dem Echolot bereits installiert.
- Zur Unterstützung u.a. von Autopilot, Audiogeräten und Kurssensoren gibt es eine NMEA-2000-Konnektivität.
- WiFi Model zur digitalen Verbindung mit der ActiveCaptain App, um z.B. Karten zu verwalten.
- Mit dem Ultra High Definition (UHD) Sonar Modul werden gestochen scharfe Unterwasserbilde erzeugt.
- Die Schnellentriegelung an der Echolothalterung ermöglicht eine schnelle Montage und Demontage vom Echolot.
- Mit dem 10 Hz-GPS-Empfänger erfolgt eine sehr genaue und schnelle Positions- und Steuerkursermittlung.
- Mit einem speziellen Dispay bleibt auch bei direkter Sonneneinstrahlung der Bildschirm gut erkennbar.
- Traditionelles Sonar, CHIRP, UHD ClearVü, UHD SideVü mit den optionalen Geber
- Speicherkartenslots für 2 MicroSD Speicherkarte (jeweils maximal 32 GB) ist vorhanden.
- Unterstützung von BlueChart g3 und BlueChart g3 Vision Seekarten.
- Kompatibel mit derm Garmin Force Boots-Elektromotor.
Technische Details ECHOMAP Ultra
In der Tabelle haben wir eine detailliertere Aufstellung der Eigenschaften & Funktionalitäten zusammengetragen.
| ECHOMAP Ultra 102sv | ECHOMAP Ultra 122sv | |
| Allgemein | ||
| Abmessungen | 295 x 195 x 98 mm | 341 x 229 x 98 mm |
| Anzeigegröße, B x H | 21,7 x 13,6 cm; 10 Zoll Diagonale | 26,1 x 16,3 cm; 12 Zoll Diagonale |
| Anzeigeauflösung, B x H | 1280 x 800 Pixel | 1280 x 800 Pixel |
| Anzeigetyp | WXGA-Display | WXGA-Display |
| Gewicht | 1,8 kg | 2,5 kg |
| Wasserdichtigkeit | IPX7 | IPX7 |
| Polarized Support | |
|
| Leistungsaufnahme | 26 W | 26 W |
| Antenne | Intern oder extern über NMEA 2000 | Intern oder extern über NMEA 2000 |
| Montagemöglichkeiten | Montage mit Haltebügel oder bündig | Montage mit Haltebügel oder bündig |
| Receiver | 10 Hz | 10 Hz |
| Garmin-Marinenetzwerk-Anschlüsse | 2 (große Anschlüsse) | 2 (große Anschlüsse) |
| Karten und Speicher | ||
| Unterstützung von Datenkarten | 2 microSD Speicherkarten | 2 microSD-Speicherkarten |
| Wegpunkte | 5,000 | 5,000 |
| Routen | 100 | 100 |
| Trackaufzeichnung | 50.000 Punkte, 50 gespeicherte Tracks | 50.000 Punkte, 50 gespeicherte Tracks |
| Outdoor-Freizeitfunktionen | ||
| Gezeitentabellen mit optionaler BlueChart Karte | |
|
| Kartenplotterfunktionen | ||
| Mit Garmin Sonar kompatibel | |
|
| Unterstützt AIS (Nachverfolgung der Position des Zielbootes) | |
|
| Unterstützt DSC (Anzeige der Positionsdaten von DSC-fähigem UKW-Funk) | |
|
| Unterstützt mit FUSION-Link kompatible Radios | |
|
| Unterstützt GCV-Blackbox-Echolote | |
|
| Mit ActiveCaptain kompatibel | |
|
| Segelfunktionen | |
|
| Echolotfunktionen und technische Daten | ||
| Zweifrequenz-Echolot | |
|
| Doppelsendekegel | |
|
| Übertragungsleistung | 500 W (effektiv)/ 4.000 W (Spitze-Spitze) |
500 W (effektiv)/ 4.000 W (Spitze-Spitze) |
| CHIRP Echolot Technologie | |
|
| ClearVü | |
|
| SideVü | |
|
| Maximale Tiefe | 2.300 Fuß bei 77 kHz, Süßwasser 1.100 Fuß bei 77 kHz, Salzwasser (Das Tiefenmessvermögen hängt vom Bodentyp und anderen Wasserbedingungen ab.) |
2.300 Fuß bei 77 kHz, Süßwasser 1.100 Fuß bei 77 kHz, Salzwasser (Das Tiefenmessvermögen hängt vom Bodentyp und anderen Wasserbedingungen ab.) |
| Bottom-Lock (zeigt Ergebnisse von unten nach oben) | |
|
| Protokollierung und grafische Darstellung der Wassertemperatur | |
|
| Echolot Aufzeichnung | |
|
| Echolot mit Rückspulfunktion | |
|
| Verbindungen | ||
| Mit NMEA 2000 kompatibel | |
|
| Anzahl der Stifte des Gebers | 12 | 12 |
| NMEA 0183-Eingänge | 1 | 1 |
| NMEA 0183-Ausgänge | 1 | 1 |
| Drahtlose Konnektivität | |
|
Video: Einfach besser angeln mit dem Garmin ECHOMAP Ultra
