Springfield Marine Einbaubodenplatte beidseitig flach

Springfield Marine Produktreihe Plug-In 2 3/8Klassifizierung B SpringfieldSatin Finish Springfield

Auf deinem Boot ist es zu eng für eine Bodenplatte? Für eine solche Situationen hat Springfield Marine bereits eine Lösung: Eine Einbaubodenplatte mit zwei flachen Kanten. Dadurch ist diese Bodenplatte extrem schmal und ideal für Stellen im Boot, an denen nur sehr wenig Platz vorhanden ist.

Was bedeutet Plug-in?

Springfield Marine Plug-in ist ein zylindrisches Stecksystem. Dieses zylindrische, in Längsrichtung profilierte Stecksystem sieht vor, dass ein Stuhlbein senkrecht von oben in eine vorhandene Base gesteckt wird. Dabei ist folgendes zu beachten: Zum Einsetzen wird das Stuhlbein entlang der Führung bis zum Anschlag in die Base gesteckt. Beim Herausnehmen wird dieses wiederum senkrecht nach oben herausgezogen. Nur so verhindert du, dass das Stuhlbein verkantet.

Springfield Marine Bases - Einbau Bodenplatten Double Flat Plug-In

Der Sinn des Stecksystems von Springfield Marine ist, mehrere Bodenplatten für einen Bootssitz an Bord verwenden zu können. Dadurch besteht die Möglichkeit, mit nur einem Stuhlbein deinen Sitzplatz im Boot zu wechseln.

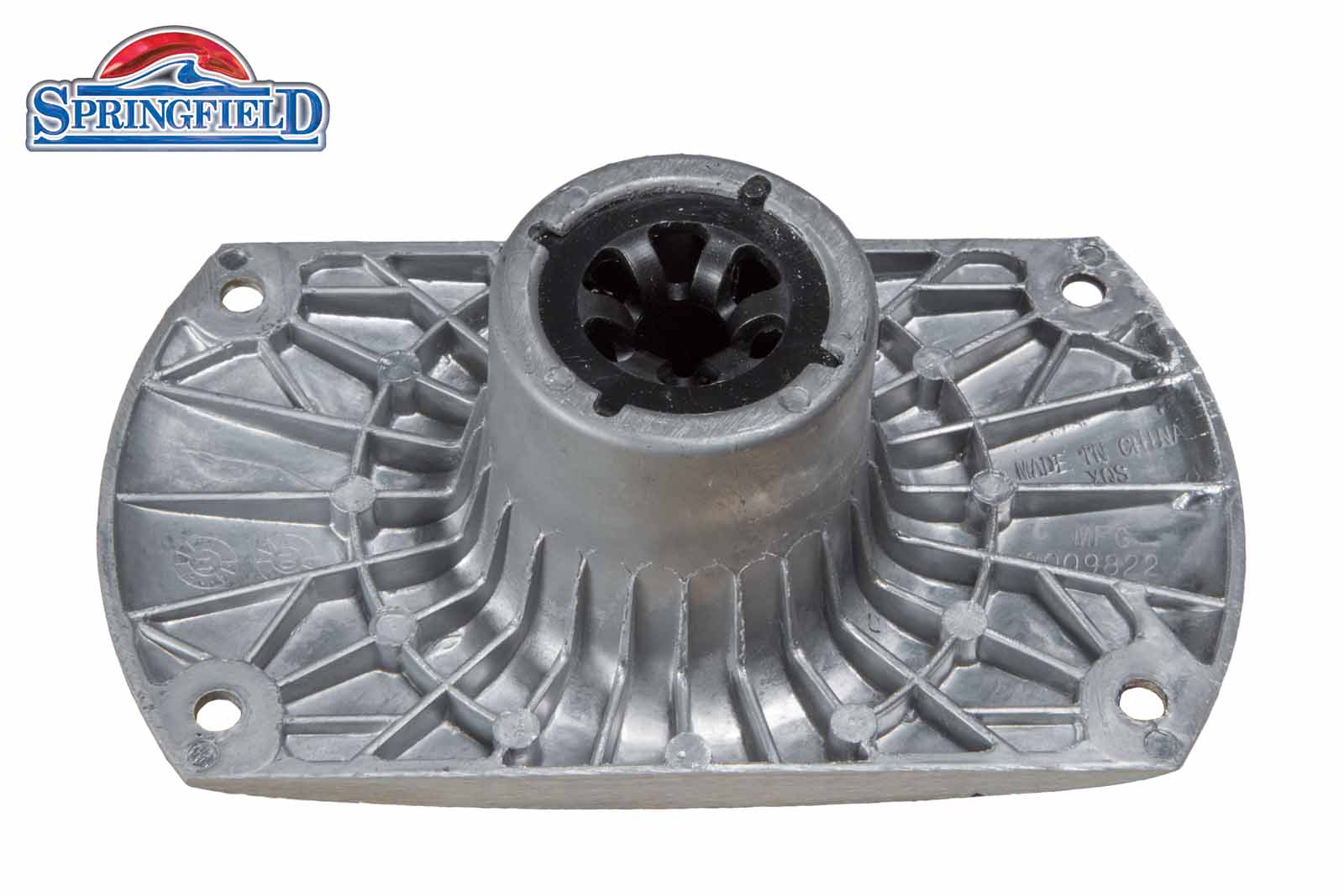

Das Plug-in-System ist platzsparend und bietet größtmögliche Flexibilität. Ein weiterer Pluspunkt der Einbaubodenplatten von Springfield Marine ist der nach unten offene Bodeneinlass. Dadurch läuft eintretendes Regen- oder Spritzwasser direkt wieder ab und spült die sich ggf. angesammelten Schmutzpartikel aus.

Kombinierbare Produkte Springfield Marine Base Double Flat

Du kannst mit dieser Bodenplatte alle Stuhlbeine kombinieren, die der Reihe Plug-In 2 3/8 Zoll angehören. Ideal für den Einbau von Casting Seats eignet sich zum Beispiel das höhenverstellbare Springfield Marine Pedestal Casting Plug-In. Alternativ stehen dir außerdem viele unserer Standardstuhlbeine zur Auswahl.

Produktdetails

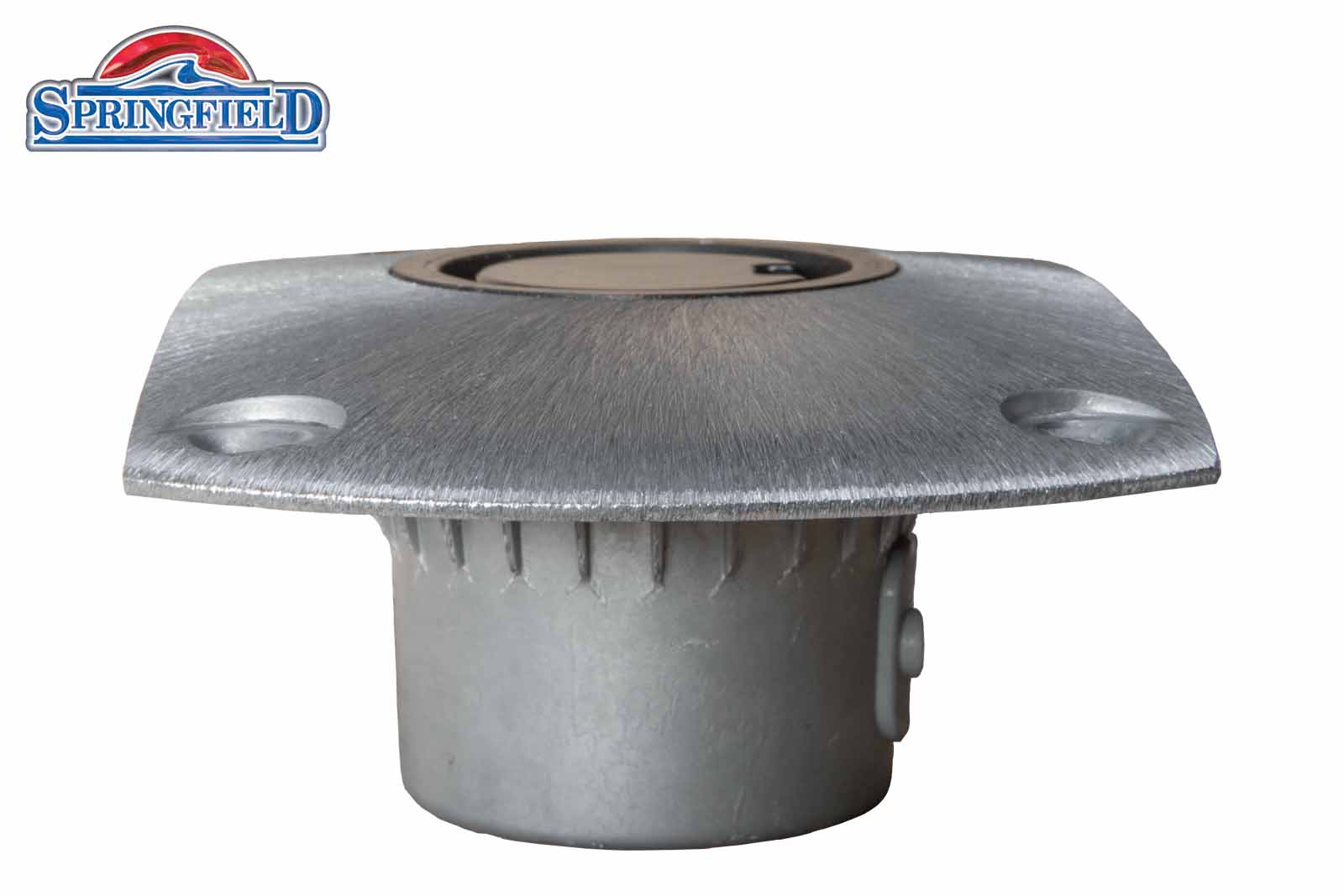

Dimensionen Springfield Marine Base Double Flat
Außendurchmesser ca. 22,86 cm (entspricht 9")
Breite der Base ca. 13,34 cm (entspricht 5-1/4")
Aufbauhöhe ca. 8 cm
Einbautiefe ca. 6,5 cm
Bohrloch-Kranzdurchmesser ca. 20,32 cm (entspricht 8")
Winkelabstand der Bohrlöcher 60°
Geeignete Stuhlbeine passend für 2-3/8" Stuhlbeine

Befestigung der Springfield Marine Base Double Flat

Die beste Möglichkeit die Springfield Marine Base Double Flat - Bodenplatte mit dem Boden fest zu verschrauben bieten 4 Senkkopfschrauben. Die idealen Schrauben hierfür sind Gewindeschrauben mit Unterlegscheiben und selbstsichernden Gewindemuttern aus Edelstahl. Warum Edelstahl? Edelstahl hilf Korrosionen zu verhindern. In unserem Shop finden Sie die dazu passenden Edelstahl-Schrauben in verschiedenen Längen. Bei der Auswahl der Länge ist darauf zu achten,  dass die Schraube mindestens 1 cm länger dimensioniert sein muss als die vorhandene Bodenstärke (dieser 1 cm ist der benötigte Puffer für Base und Schraubenmutter). Ist der Einsatz dieser Gewindeschrauben aus irgendwelchen Gründen nicht möglich, können ebenfalls Senkholzschrauben mit großem Gewindequerschnitt verwendet werden. Grundsätzlich ist jedoch der Einsatz von Gewindeschrauben den Holzschrauben vorzuziehen, weil diese deutlich besser halten. Beim Einsatz von Gewindeschrauben ist zu beachten, dass die Schraube mindestens 1 cm länger dimensioniert sein muss als die vorhandene Bodenstärke (dieser 1 cm ist der benötigte Puffer für Base und Schraubenmutter).



Produktreihe und Kompatibilität

Springfield Marine Produktreihe Plug-In 2 3/8 Das Produkt ist mit anderen Produkten der Plug-In-Reihe mit 2 3/8 Zoll Durchmesser kompatibel.

Klassifizierung der Springfield Marine Base Double Flat - Bodenplatte

Klassifizierung B Für Anwendungen mit maximaler Bootsgeschwindigkeit von nicht nicht mehr
als 8 km/h ausgelegt.

Informationen über die Oberflächenbeschaffenheit der Springfield Marine Base Double Flat - Bodenplatte

Satin Finish Springfield Hi-Lo Set Die Oberfläche der Base (Bodenplatte) ist satiniert und damit widerstandsfähiger gegen Korrosion. Springfield Base Oberfläche Satin

Lieferumfang

1 x Springfield Marine Einbaubodenplatte beidseitig flach

2 von 2 Bewertungen

Durchschnittliche Bewertung von 5 von 5 Sternen



Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


25. März 2014 20:21

Bewertung mit 5 von 5 Sternen

Einwandfrei verarbeitet. Nichts negatives zu melden

7. September 2021 09:25

Bewertung mit 5 von 5 Sternen

Solide

Solide Base welche sich gut einbauen lässt. Auch wenn nur vier Schrauben verwendet werden hält die Base stabil in der Einbauposition. Ein 90-100mm Loch muss zum Versenken in die Platte gesägt werden.
