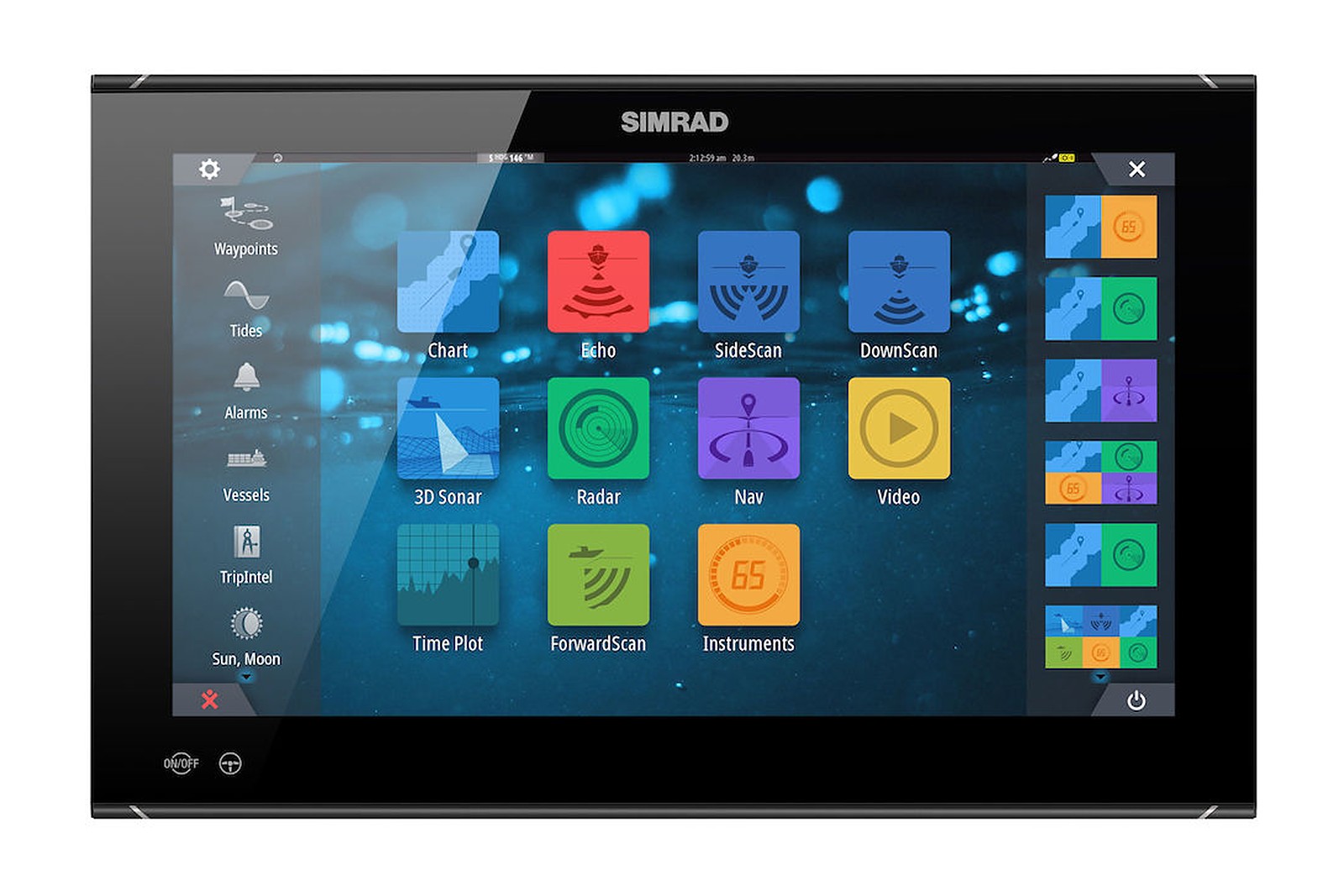

Simrad NSO evo3S 19 Zoll Kartenplotter

Simrad NSO evo3S 19 – 19-Zoll-Multifunktionsdisplay für den Glass-Helm-Steuerstand

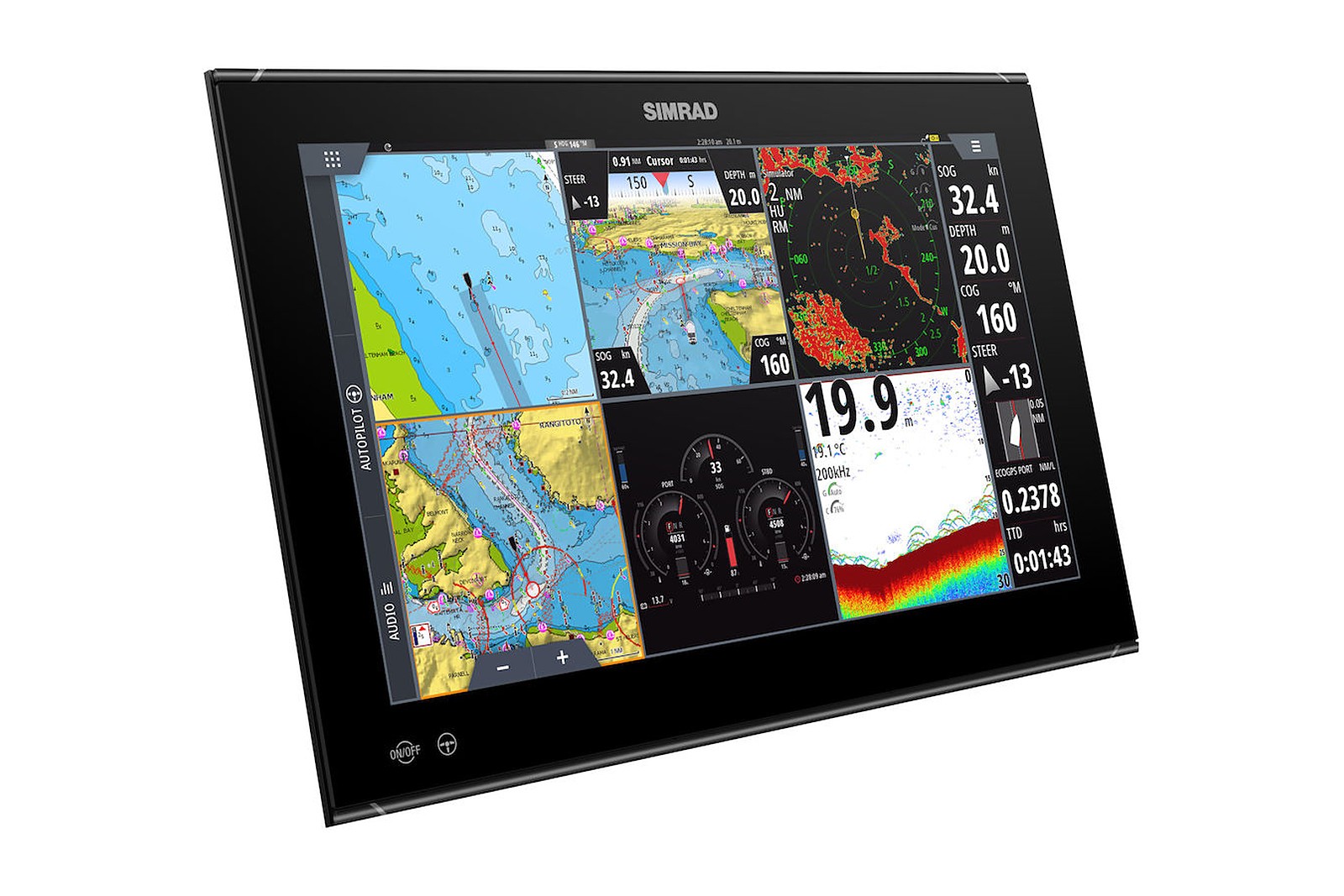

Mit 19 Zoll liegt das Simrad NSO evo3S 19 zwischen den beiden anderen Größen der Reihe. Es ist ein reines Multifunktionsdisplay: Der Full-HD-Bildschirm zeigt Karte, Radar und Echolot, und über den Touchscreen steuerst du dein Simrad-System.

GPS und Echolot stecken nicht im Gerät. Sie kommen als eigene Bausteine über das Netzwerk dazu. Das NSO evo3S 19 gibt es als Display allein oder als System Pack, bei dem GPS-Antenne, Fernbedienung und Kartenleser gleich dabei sind. Alle Reihen findest du unter Simrad Kartenplotter.

• 19-Zoll-Display, Full HD mit 1920 x 1080 Pixeln, 1200 nits
• Sechskern-Prozessor iMX 8
• Steuert das angeschlossene Simrad-System per Touchscreen
• Bis zu sechs Fenster gleichzeitig auf dem Bildschirm
• Flache Bauform im Glass-Helm-Stil
• Ethernet mit drei Anschlüssen, dazu NMEA 2000, J1939 und NMEA 0183
• Videoeingänge für HDMI und Composite, HDMI-Ausgang
• WLAN und Bluetooth sind eingebaut
• Läuft an 12 und an 24 Volt

Das Display selbst ist in beiden Ausführungen gleich. Auch das Einbauzubehör und die Starterteile für das NMEA-2000-Netzwerk liegen jeweils bei.

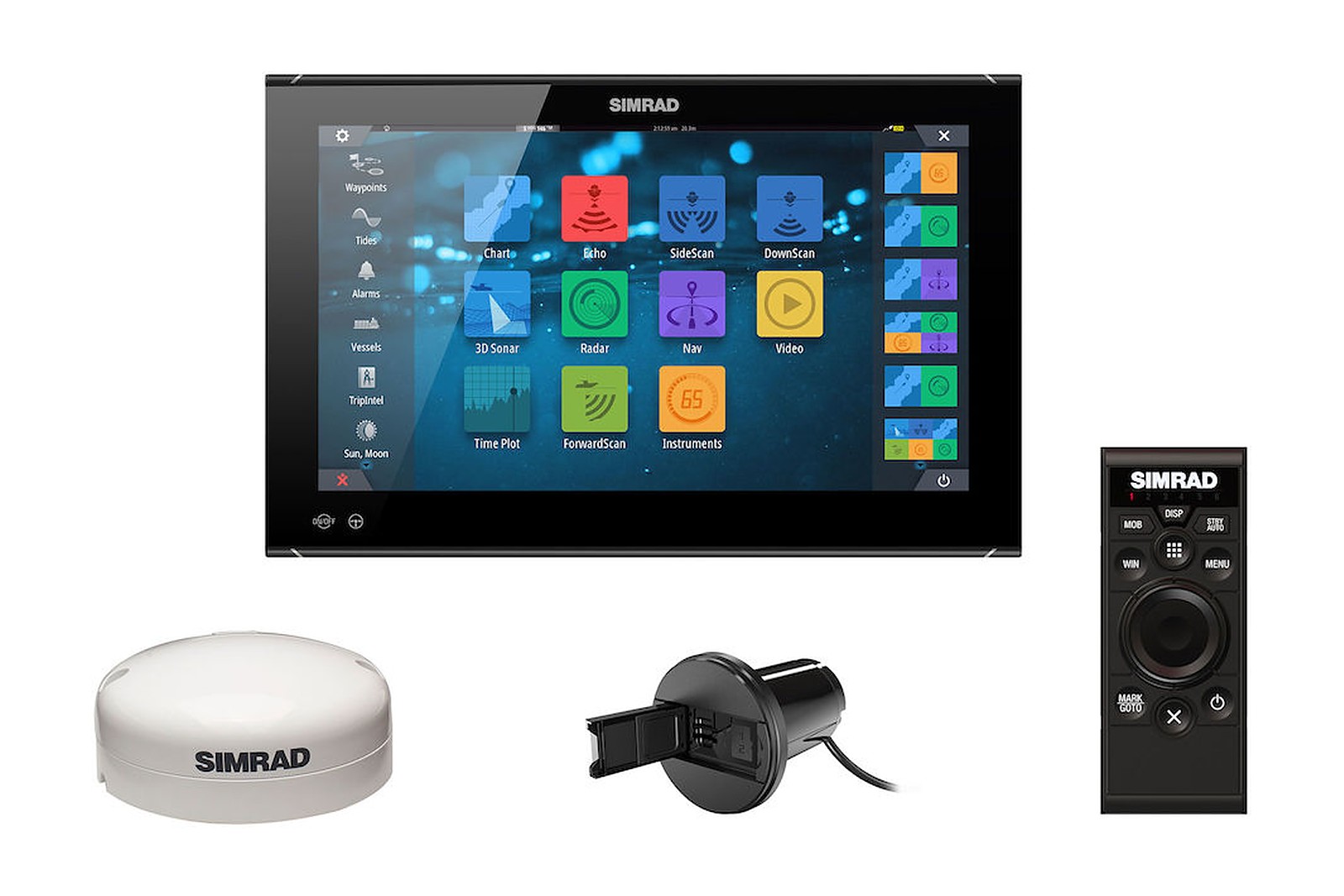

• System Pack: zusätzlich mit GPS-Antenne GS25, kabelgebundener Fernbedienung OP50 und Kartenleser MI10 für zwei microSD-Karten.
• Display allein: für Boote, auf denen diese drei Teile schon vorhanden sind, oder wenn du andere Komponenten einplanst.

Ein Sonarmodul gehört bei beiden nicht dazu.

Das Display ist die Zentrale. Was es anzeigt und steuert, hängt davon ab, was du anschließt:

• GPS-Antenne: Beim System Pack ist die GS25 im Karton. Sie arbeitet mit 10 Hz und hat einen eingebauten Kompass. Der Hersteller rät, für MARPA und den Autopiloten den Kompass Precision-9 zu nehmen.
• Sonarmodul: Kompatibel sind laut Simrad SonarHub, S5100 und StructureScan 3D.
• Radar: HALO Radar mit Pulskompression, Broadband Radar und HD-Pulsradar. Mehr unter Simrad Radar.
• Autopilot: Steuerung am Display. Zur Inbetriebnahme muss eine STBY-Taste vorhanden sein, einzeln oder an einem Controller.
• Seekarte: Aufgespielt ist nur eine weltweite Basiskarte. Eine Detailkarte wie C-MAP REVEAL kaufst du dazu. Als unterstützte Formate nennt Simrad C-MAP und Navionics.

• Ethernet: 3 x RJ45 mit 100 Mbit/s. Im Karton liegt ein Ethernet-Adapterkabel. Für Geräte mit gelbem 5-poligem Stecker gibt es ein Adapterkabel.
• NMEA 2000: 1 x Micro-C.
• J1939: 1 x Micro-C.
• NMEA 0183: 2 x NMEA 0183 und 2 x NMEA 0183-HS.
• Video-Eingänge: 2 x Composite (BNC) und 1 x HDMI mit 1080p, zum Beispiel für das Bild eines PCs.
• Video-Ausgang: 1 x HDMI mit 1080p.

Das NSO evo3S empfängt AIS-Daten über NMEA 2000 oder NMEA 0183. Unterstützt werden außerdem CZone und Naviop für das digitale Schalten sowie SonicHub2 und FusionLink für Audio.

Auf dem Touchscreen bedienst du alles mit dem Finger: Du navigierst in der Karte, legst Wegpunkte an und steuerst Autopilot, Radar und Echolot. Das Display ist optisch verklebt und bleibt auch mit polarisierter Sonnenbrille aus weiten Winkeln ablesbar.

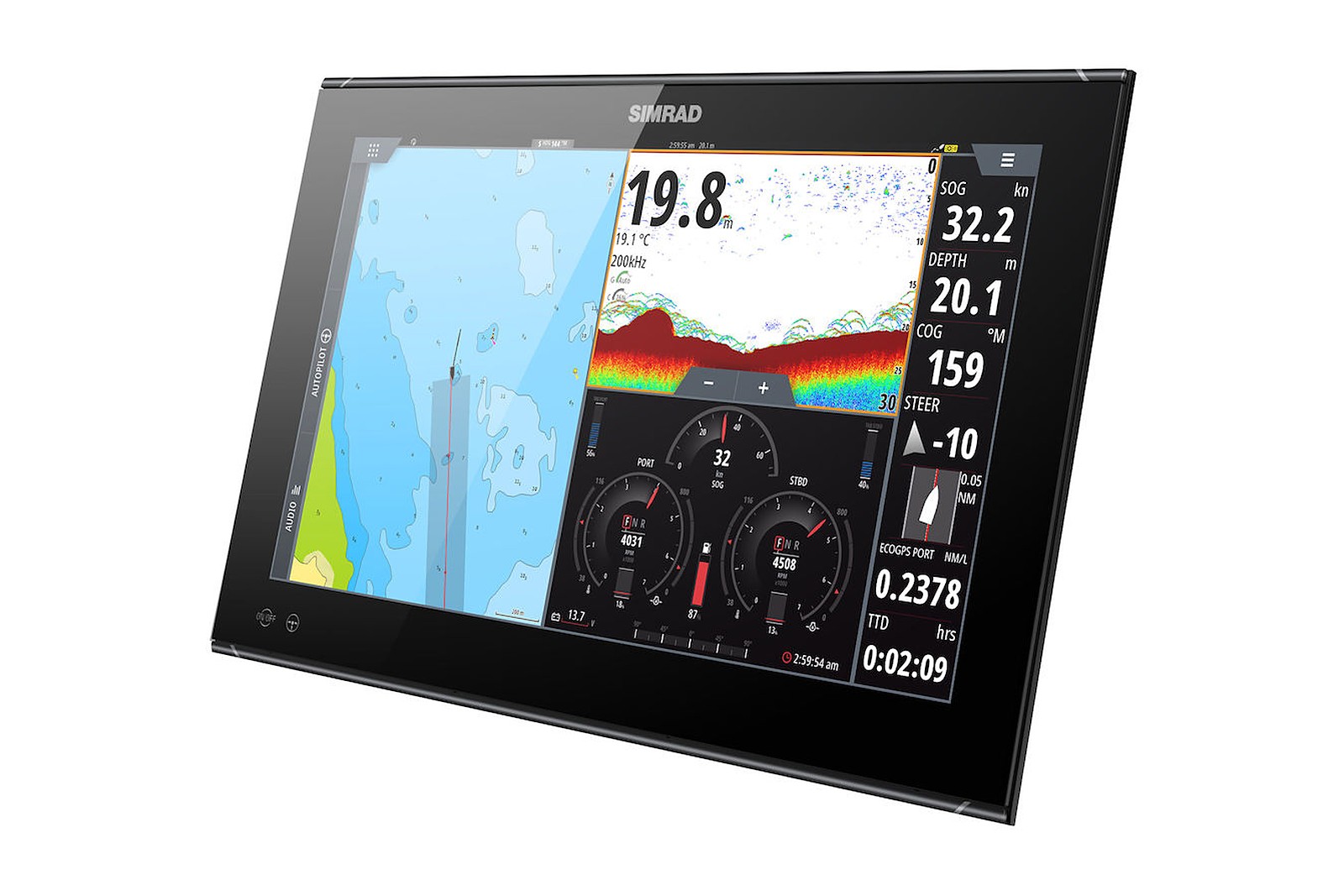

Bis zu sechs Fenster passen gleichzeitig auf den Bildschirm. Du speicherst eigene Aufteilungen für verschiedene Situationen und schaltest zwischen ihnen um.

Wer lieber Tasten nutzt, schließt über NMEA 2000 einen Controller OP40 oder OP50 an. Smartphone und Tablet verbindest du per WLAN und siehst dort das Bild des Displays oder bedienst es aus der Ferne. Auch Software-Updates lädt das Gerät über WLAN, sobald ein Internet-Hotspot erreichbar ist.

Vorgesehen sind der Einbau ins Armaturenbrett oder die Montage auf einem Bügel. Halterungssatz für die Befestigung von hinten, Blenden und Kabelhalter gehören zum Lieferumfang, die verstärkte Bügelhalterung gibt es als Zubehör.

Achte auf den Wasserschutz: Nur die Front ist nach IPX6 geschützt, und das nur bei korrektem Einbau. Die Rückseite ist nicht wasserdicht und muss trocken bleiben.

Für das NSO evo3S 19 brauchst du 478,1 x 305 mm in der Fläche und 83 mm in der Tiefe. Das Gerät wiegt 4,8 kg.

Auflösung, Anschlüsse und Funktionen sind bei allen drei Größen gleich. Die Unterschiede liegen im Bildschirm, in den Maßen, im Gewicht und im Strombedarf.

Sonarmodul und Detailkarte gehören nicht zum Lieferumfang. Beim Display allein fehlt außerdem die GPS-Antenne.

Welche Arten von Konnektivität sind auf dem NSO evo3S verfügbar?
Drei Ethernet-Anschlüsse (RJ45), NMEA 2000, J1939, NMEA 0183, WLAN und Bluetooth. Dazu kommen die Video-Anschlüsse.

Welche Video-Ein- und Ausgänge sind beim NSO evo3S verfügbar?
Zwei Composite-Eingänge (BNC), ein HDMI-Eingang mit 1080p und ein HDMI-Ausgang mit 1080p.

Kann man eine Tastatur an das NSO evo3S anschließen?
Ein Tastenfeld ja: Über das NMEA-2000-Netzwerk bedienst du das Gerät mit einem Controller OP40 oder OP50. Die OP50 gehört zum System Pack. Eine Computertastatur nennt Simrad nicht.

Wie viel wiegt das NSO evo3S 19?
Das Display wiegt 4,8 kg.

Wird das NSO evo3S mit einer Basiskarte geliefert?
Ja, mit einer weltweiten Basiskarte. Eine Detailkarte für dein Revier, zum Beispiel C-MAP REVEAL, kaufst du dazu.

Wie hoch ist die Schutzart des NSO evo3S?
Die Front ist bei korrektem Einbau nach IPX6 geschützt. Die Rückseite ist nicht wasserdicht.
