Simrad NSO evo3S 16 Zoll Kartenplotter

Simrad NSO evo3S 16 – Multifunktionsdisplay mit 16 Zoll in Full HD

Das Simrad NSO evo3S 16 ist ein Multifunktionsdisplay für den Einbau in den Steuerstand. Es zeigt Karte, Radar und Echolot auf einem 16-Zoll-Bildschirm in Full HD und steuert die angeschlossenen Simrad-Geräte per Touchscreen.

Anders als ein Kombigerät bringt es GPS und Echolot nicht selbst mit. Beides kommt über das Netzwerk dazu, du stellst dir dein System also aus einzelnen Bausteinen zusammen. Du bekommst das NSO evo3S 16 als reines Display oder als System Pack mit Kartenleser, Fernbedienung und GPS-Antenne. Weitere Geräte findest du unter Simrad Kartenplotter.

• 16-Zoll-Display in Full HD mit 1920 x 1080 Pixeln und 1200 nits
• iMX-8-Prozessor mit sechs Kernen
• Touchscreen-Bedienung für das gesamte angeschlossene Simrad-System
• Geteilter Bildschirm mit bis zu sechs Fenstern
• Flaches Gehäuse im Glass-Helm-Stil
• Drei Ethernet-Anschlüsse, NMEA 2000, J1939 und NMEA 0183
• HDMI-Eingang und HDMI-Ausgang, dazu zwei Composite-Videoeingänge
• WLAN und Bluetooth eingebaut
• Für 12 und 24 Volt

• GPS: Im System Pack liegt die GPS-Antenne GS25 bei. Sie liefert die Position mit 10 Hz und hat einen Kompass eingebaut. Für MARPA und den Autopiloten empfiehlt der Hersteller statt dieses Kompasses den Precision-9.
• Echolot: Simrad nennt als passende Module SonarHub, S5100 und StructureScan 3D.
• Radar: Broadband Radar, HD-Pulsradar und Simrad HALO Radar mit Pulskompression.
• Autopilot: Das Display steuert den Autopiloten. Für die Inbetriebnahme brauchst du eine STBY-Taste oder einen Controller mit STBY-Taste. Die Geräte stehen unter Simrad Autopiloten.
• Seekarte: Ab Werk ist eine weltweite Basiskarte aufgespielt. Für dein Revier brauchst du eine Detailkarte, zum Beispiel C-MAP REVEAL. Simrad nennt C-MAP und Navionics als unterstützte Kartenformate.

Beide Ausführungen enthalten dasselbe Display mit Einbauzubehör und den Teilen für den Start eines NMEA-2000-Netzwerks.

• Nur Display: passt, wenn GPS-Antenne und Bedienteil schon an Bord sind oder du sie einzeln auswählen willst.

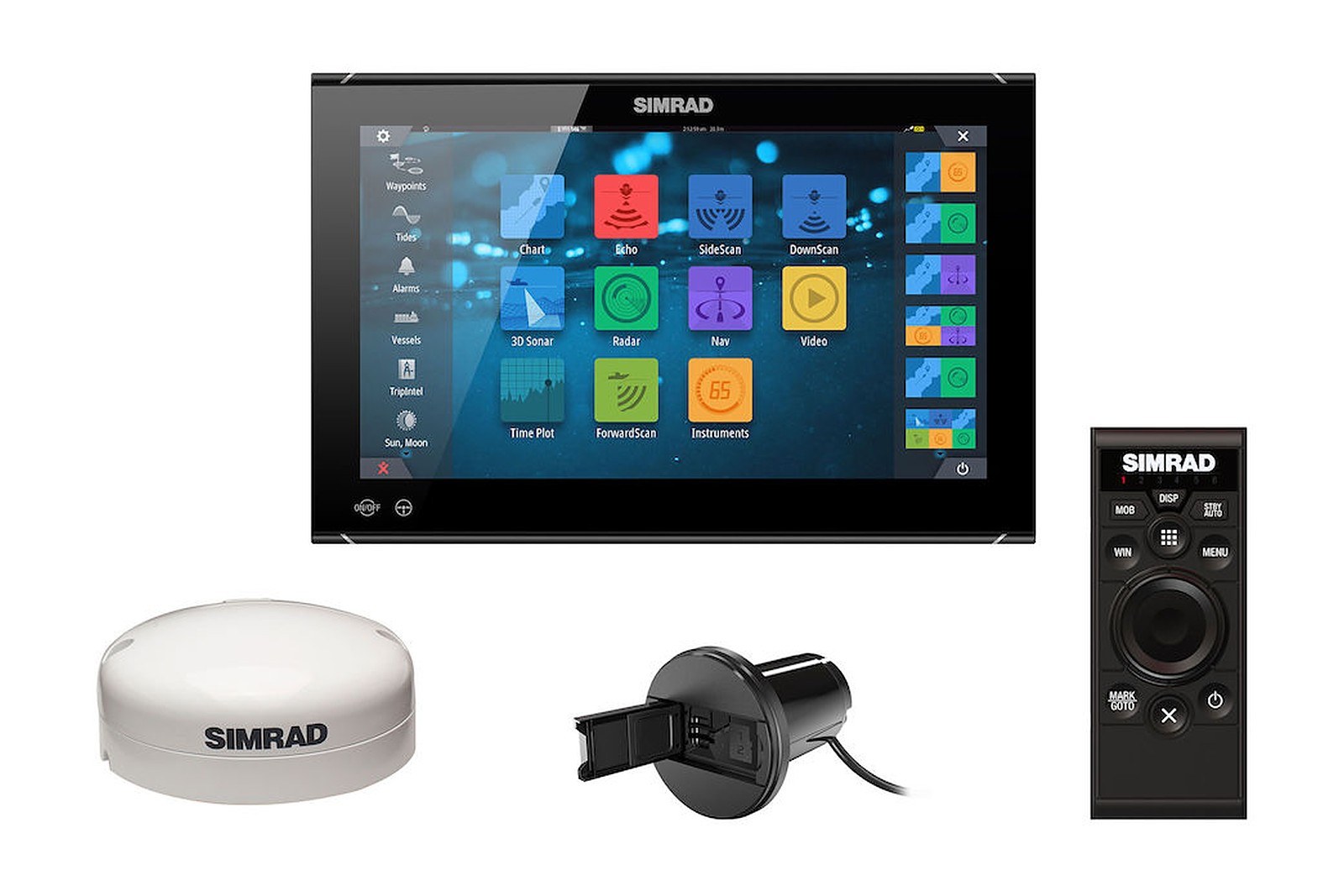

• System Pack: Dazu kommen der Kartenleser MI10 für zwei microSD-Karten, die kabelgebundene Fernbedienung OP50 und die GPS-Antenne GS25.

Ein Sonarmodul ist in keiner der beiden Ausführungen dabei.

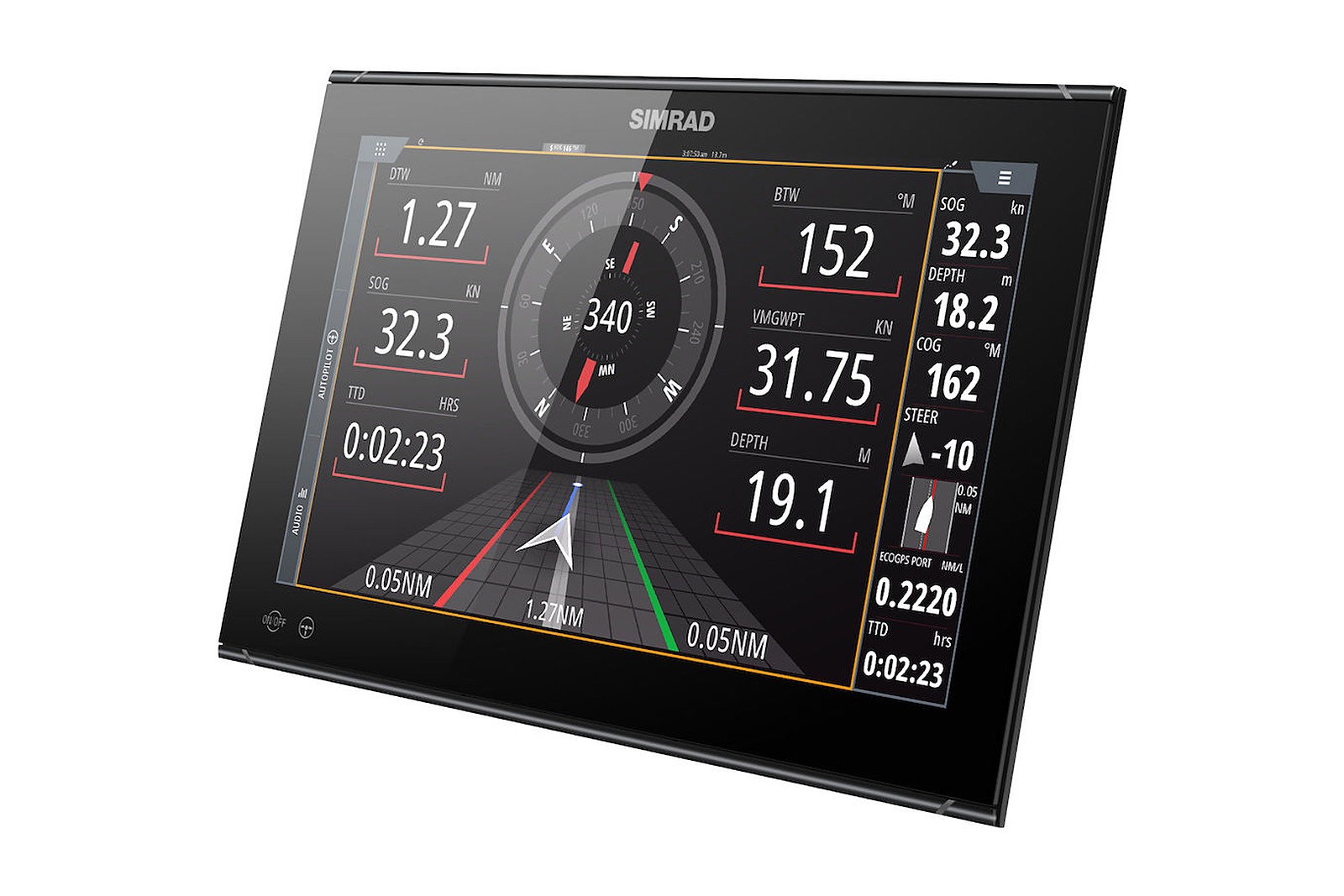

Das Display ist optisch verklebt und aus weiten Blickwinkeln ablesbar, auch mit polarisierter Sonnenbrille. Bedient wird per Multi-Touch: Karte verschieben, Wegpunkte setzen, Autopilot, Radar und Echolot steuern.

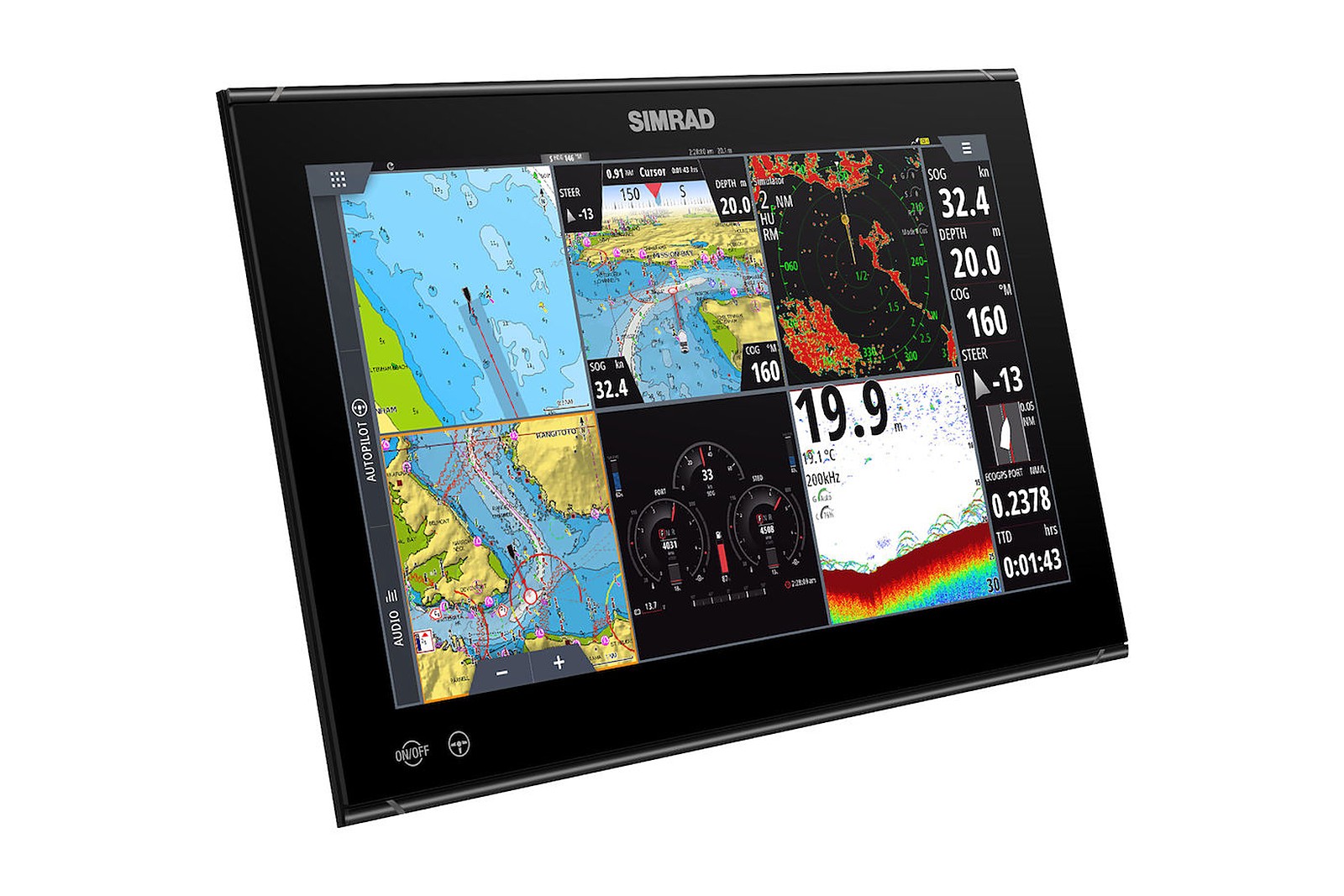

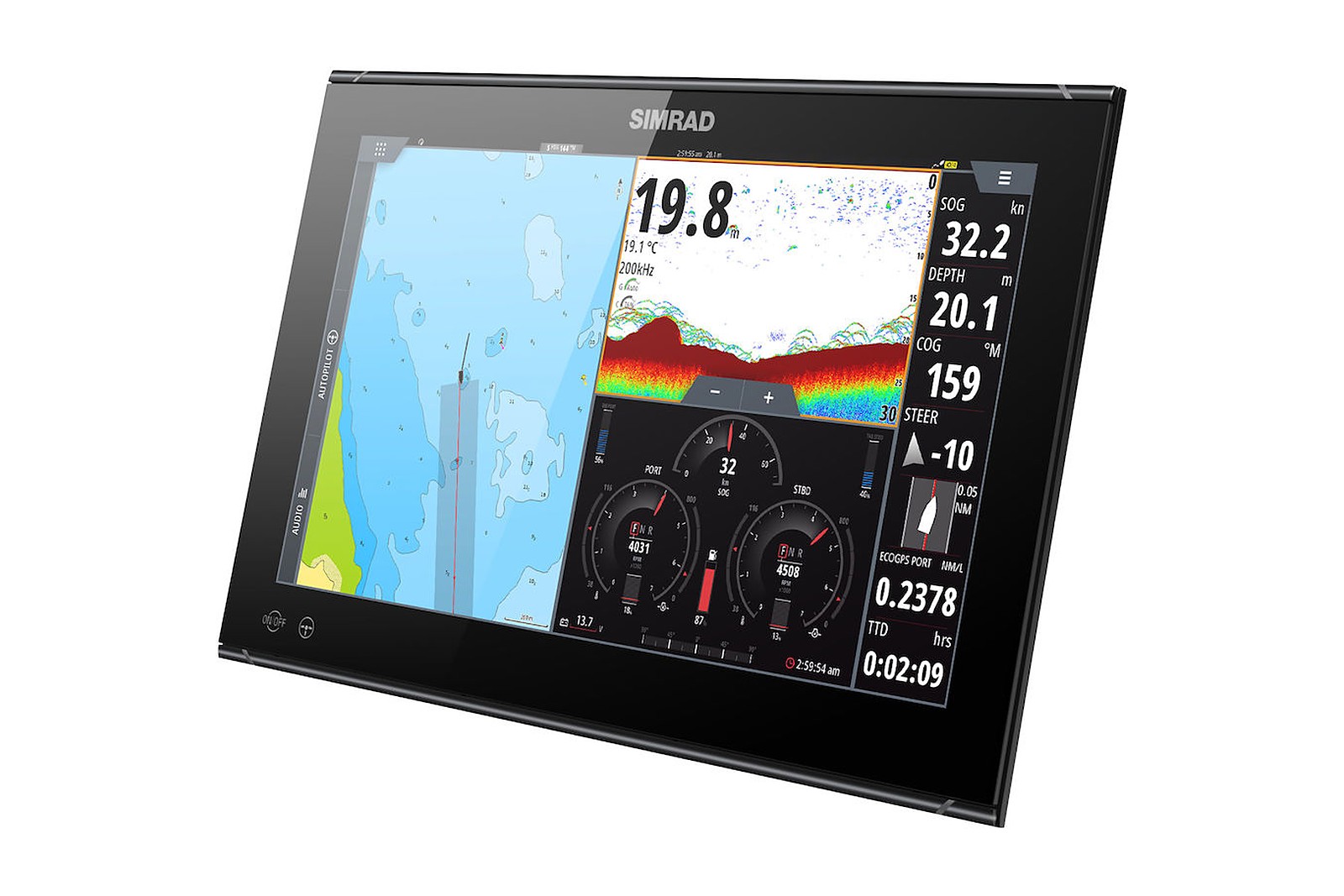

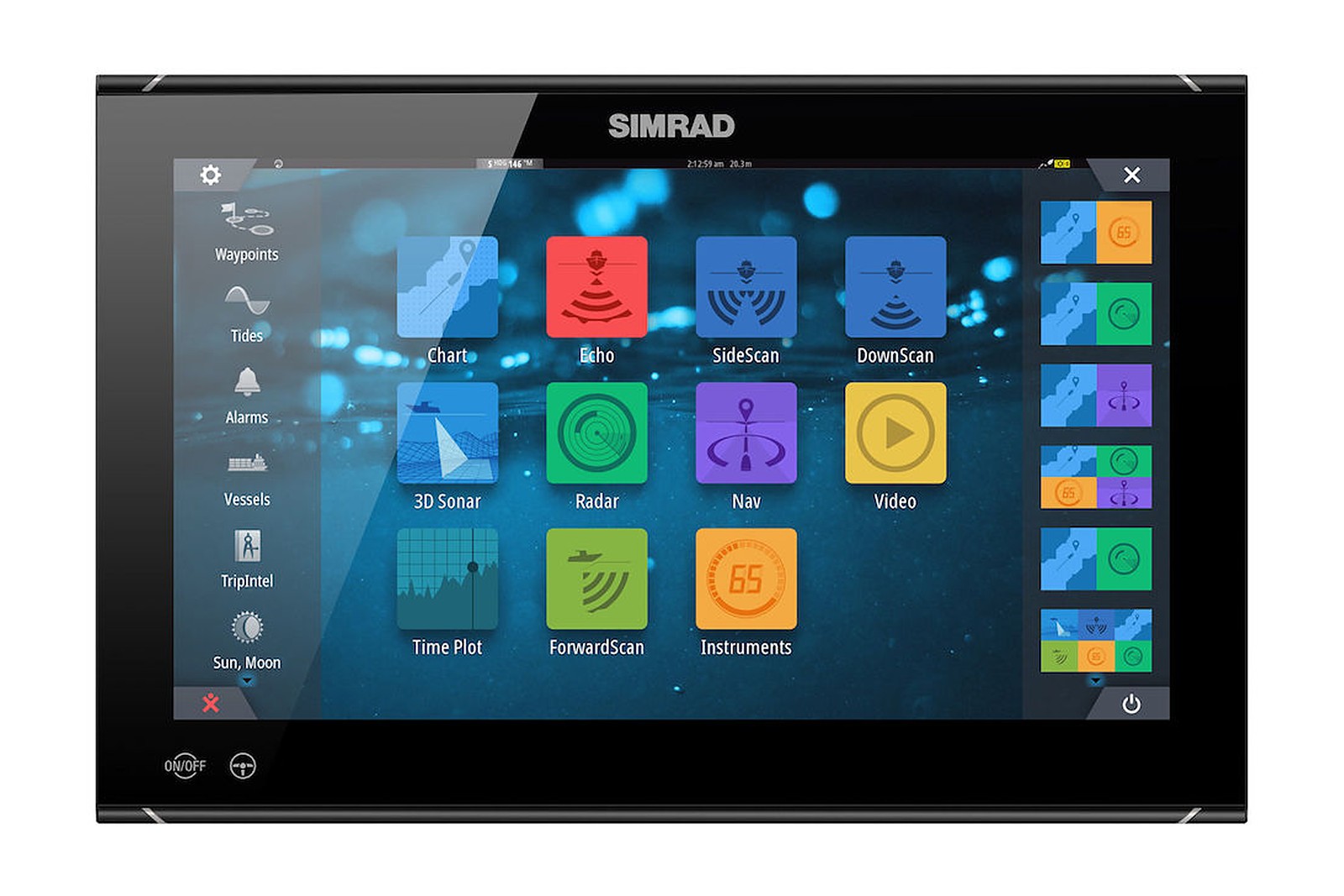

Den Bildschirm teilst du in bis zu sechs Fenster. Eigene Aufteilungen legst du passend zu dem an, was du gerade machst, und wechselst zwischen ihnen.

Zusätzlich zum Touchscreen lässt sich das NSO evo3S über einen Controller OP40 oder OP50 bedienen, der am NMEA-2000-Netzwerk hängt. Über WLAN verbindest du Smartphone oder Tablet, um das Bild anzusehen und das Gerät fernzubedienen. Software-Updates kommen online über einen Internet-Hotspot.

Das sind die Anschlüsse des NSO evo3S 16:

• Ethernet: drei RJ45-Anschlüsse mit 100 Mbit/s. Ein Ethernet-Adapterkabel liegt bei. Geräte mit gelbem 5-poligem Stecker schließt du über ein Adapterkabel an.
• NMEA 2000: ein Micro-C-Anschluss.
• J1939: ein Micro-C-Anschluss.
• NMEA 0183: zwei Anschlüsse nach IEC 61162-1 und zwei schnelle nach IEC 61162-2.
• Video: zwei Composite-Eingänge (BNC), ein HDMI-Eingang und ein HDMI-Ausgang, beide mit 1080p. Über den HDMI-Eingang zeigst du auch das Bild eines PCs.

AIS-Daten empfängt das Gerät über NMEA 2000 oder NMEA 0183. Für das digitale Schalten werden CZone und Naviop unterstützt, für Audio SonicHub2 und FusionLink.

Das NSO evo3S 16 wird ins Armaturenbrett eingebaut oder auf einen Bügel gesetzt. Für den Einbau liegen der Halterungssatz für die Befestigung von hinten, die Blenden und ein Kabelhalter bei. Die verstärkte Bügelhalterung ist Zubehör.

Wichtig beim Einbau: Der Wasserschutz IPX6 gilt nur für die Front und nur, wenn das Display korrekt eingebaut ist. Die Rückseite ist nicht wasserdicht. Plan den Einbauort so, dass von hinten kein Wasser an das Gerät kommt.

Das Gehäuse misst 400,1 x 260 x 83 mm und wiegt 3,9 kg.

Die drei Größen haben dieselbe Auflösung, dieselben Anschlüsse und dieselben Funktionen. Sie unterscheiden sich in Bildschirmgröße, Platzbedarf, Gewicht und Strombedarf.

Nicht im Lieferumfang sind Sonarmodul und Detailkarte, beim reinen Display außerdem die GPS-Antenne.

Ist das NSO evo3S kompatibel mit NMEA-2000- und NMEA-0183-Netzwerken?
Ja. Es hat einen NMEA-2000-Anschluss (Micro-C), dazu zwei Anschlüsse für NMEA 0183 und zwei für NMEA 0183-HS. Ein J1939-Anschluss ist ebenfalls vorhanden.

Welche Stromversorgung wird für das NSO evo3S benötigt?
Das Gerät läuft an 12 oder 24 Volt Gleichspannung, zulässig sind 10 bis 32 Volt. Das NSO evo3S 16 nimmt maximal 40 Watt auf (± 4 Watt).

Welche Sicherung wird für die elektrische Installation des NSO evo3S empfohlen?
Für das NSO evo3S 16 nennt Simrad 6 Ampere bei 12 Volt.

Wird das NSO evo3S mit einer Basiskarte geliefert?
Ja, eine weltweite Basiskarte ist aufgespielt. Für die Navigation in deinem Revier brauchst du eine Detailkarte, zum Beispiel C-MAP REVEAL.

Wie hoch ist die Schutzart des NSO evo3S?
IPX6 an der Front, wenn das Display korrekt eingebaut ist und nur die Front frei liegt. Die Rückseite ist nicht wasserdicht.

Kann das NSO evo3S ferngesteuert werden?
Ja. Über das NMEA-2000-Netzwerk mit einem Controller OP40 oder OP50, die Fernbedienung OP50 liegt dem System Pack bei. Über WLAN bedienst du das Gerät außerdem vom Smartphone oder Tablet aus.
