Springfield Marine Einbaubodenplatte quadratisch

Springfield Marine Einbaubodenplatte quadratisch

Mit dem Marine Stecksystem von Springfield Marine besteht die Möglichkeit, an mehreren Stellen im Boot eine Bodenplatte zu verbauen, um mit dem gleichen Stuhlbein (Pedestal) unterschiedliche Sitzpositionen im Boot einzunehmen.

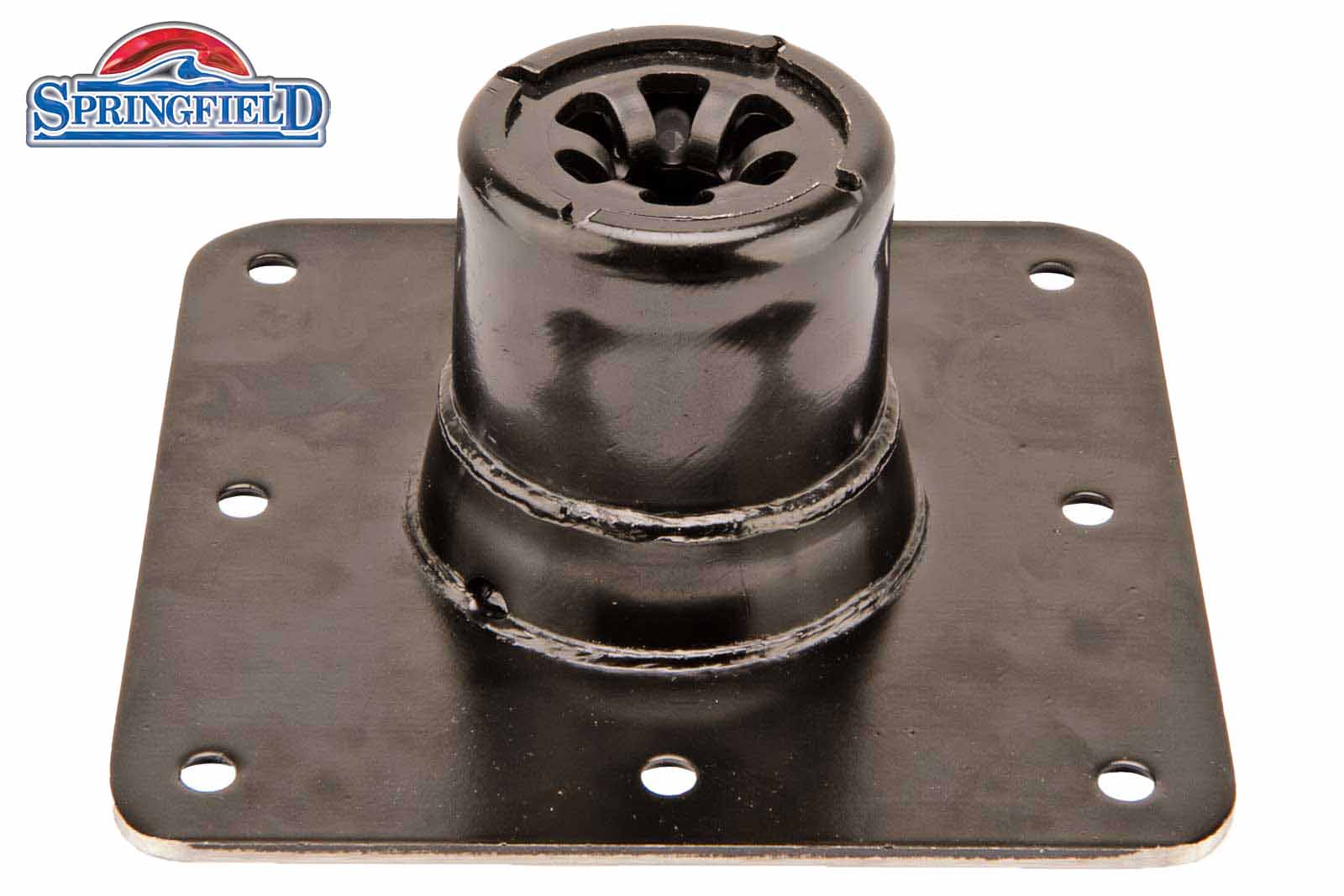

Springfield Marines einzigartiges  Plug-in-System  bietet eine äußerst große Flexibilität und ist darüber hinaus sehr platzsparend . Durch die geöffnete Unterseite kann eingetretenes Regen- und Spritzwasser direkt ablaufen und somit gleichzeitig Schmutz entfernen.

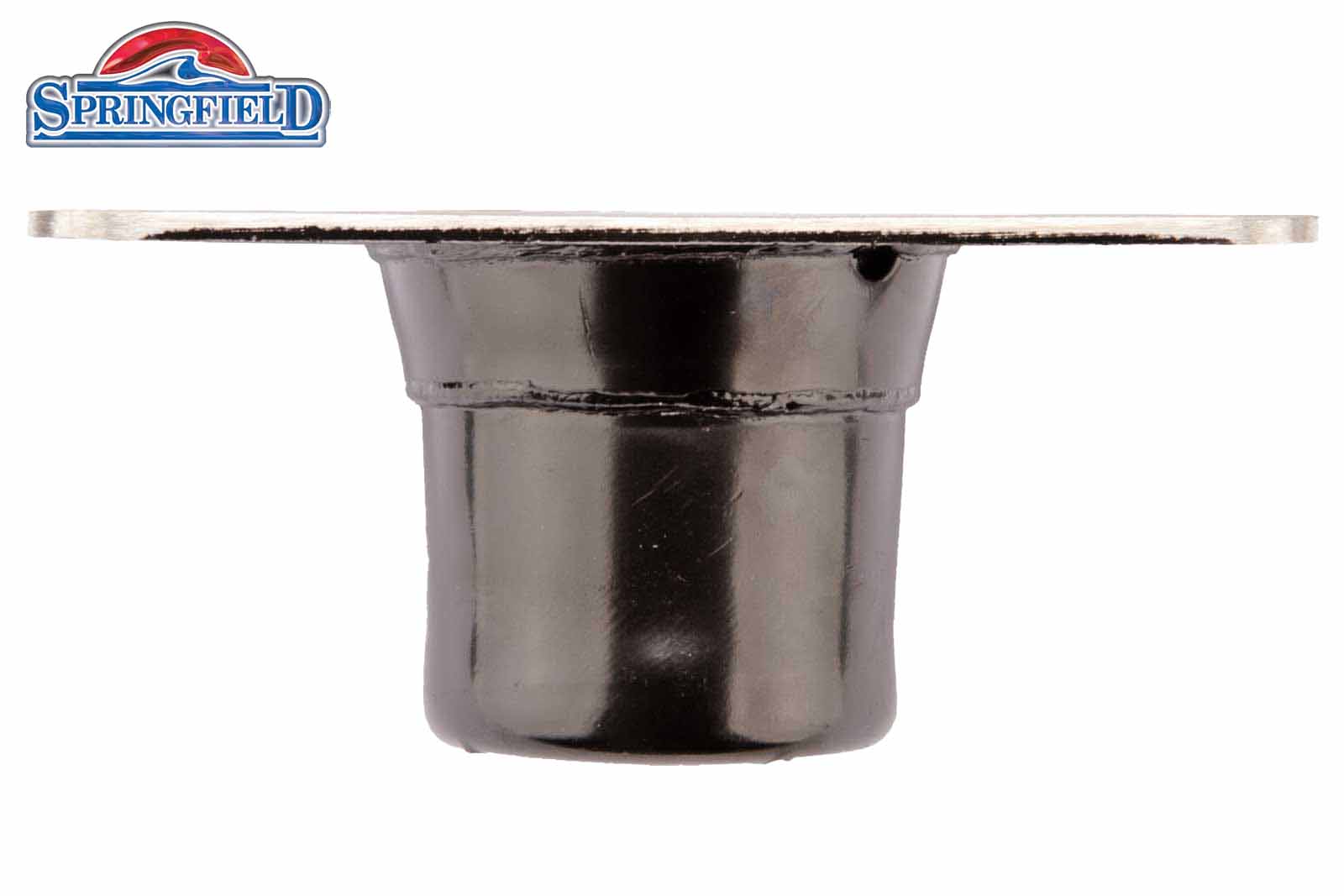

Die quadratische Einbaubodenplatte kann als flächenbündige Einbaubodenplatte verwendet werden. Hierfür wird mit einer Oberfräse die Materialstärke der Base Square aus dem Trägermaterial herausgefräst und anschließend die Base eingelassen und mit Schrauben fixiert.

Das Springfield Stecksystem - Plug-In

Das Stuhlbein (z.B. Springfield Stuhlbein mit Lockfunktion - Post ) wird senkrecht von oben in die Einbaubodenplatte (Base) hineingesteckt. Die Steckverbindung hat eine zylindrische Form und hat in der Längsrichtung eine Profilierung (gegen Verwindungen). Das Stuhlbein wird komplett bis zum Anschlag in die Base hineingesteckt (entlang der Führung). Durch ein senkrechtes herausziehen nach oben kann das Stuhlbein leicht wieder herausgezogen werden.

ACHTUNG:  Nicht diagonal nach oben herausziehen. Durch eine falsche Anwendung kann das Stuhlbein ggf. verkanten.

Produktdetails

Breite / Länge:	ca. 17,3 cm
Höhe:	ca. 7,8 cm
Materialstärke Edelstahlbase:	ca. 0,4 cm
Lochabstand:	ca. 14 cm
Einbautiefe (bei flächenbündigen Einbau)	ca. 7,8 cm
Durchmesser Bodenausschnitt	ca. 9 cm
Geeignete Stuhlbeine	passend für 2-3/8 Stuhlbeine

Befestigung der quadratischen Einbaubodenplatte

Mit insgesamt sechs Senkkopfschrauben wird die quadratische Einbaubodenplatte von Springfield Marine mit dem Boden verschraubt. Zur sicheren und besonders festen Verschraubung empfehlen wir Gewindeschrauben inklusive Unterlegscheiben und selbst sichernde Gewindemuttern aus Edelstah l zu verwenden.

Bei der Verwendung der Schrauben ist darauf zu achten, dass die Schrauben mindestens um 1 cm länger als die vorhandene Bodenstärke sein sollte. Dieser 1 cm Spielraum wird für die selbst sichernden Gewindemuttern und die Materialstärke der Base benötigt.

Können keine Gewindeschrauben montiert werden, weil z. B. ein herankommen an die Unterseite der Einbaubodenplatte nicht möglich ist, können ebenfalls Senkholzschrauben mit großem Gewindequerschnitt (aus Edelstahl) eingesetzt werden. Wir empfehlen Ihnen jedoch den Einsatz von Gewindeschrauben aus Edelstahl. Wir haben u. a. diverse Edelstahl-Schrauben-Sets für Einbaubodenplatte in unserem Sortiment.

Produktreihe und Kompatibilität

Das Produkt ist mit anderen Produkten der Plug-In-Reihe mit 2 3/8 Zoll Durchmesser kompatibel.

Informationen über die Oberflächenbeschaffenheit der quadratischen Einbaubodenplatte

Die Oberfläche der Base (Bodenplatte) ist satiniert und damit widerstandsfähiger gegen Korrosion.

Lieferumfang

1 x Springfield Marine Einbaubodenplatte quadratisch
