Kimple Screen Display Mount – Echolothalter für die Kimple Geberstange
119,00 €
Kimple Screen Display Mount – Echolothalter für die Kimple Geberstange
Mit dem Kimple Screen Display Mount sitzt dein Echolot genau dort, wo es hingehört: direkt neben der Geberstange. Du klemmst den Halter an die Halterung des Kimple Manual Transducer Bracket oder des Kimple Foot Controlled Electric Transducer Mount, setzt das Display auf die Lochplatte und drehst es in die Richtung, aus der du draufschaust. So hast du Geber und Bild an einer Stelle.
Inhaltsverzeichnis
Wo der Halter sitzt

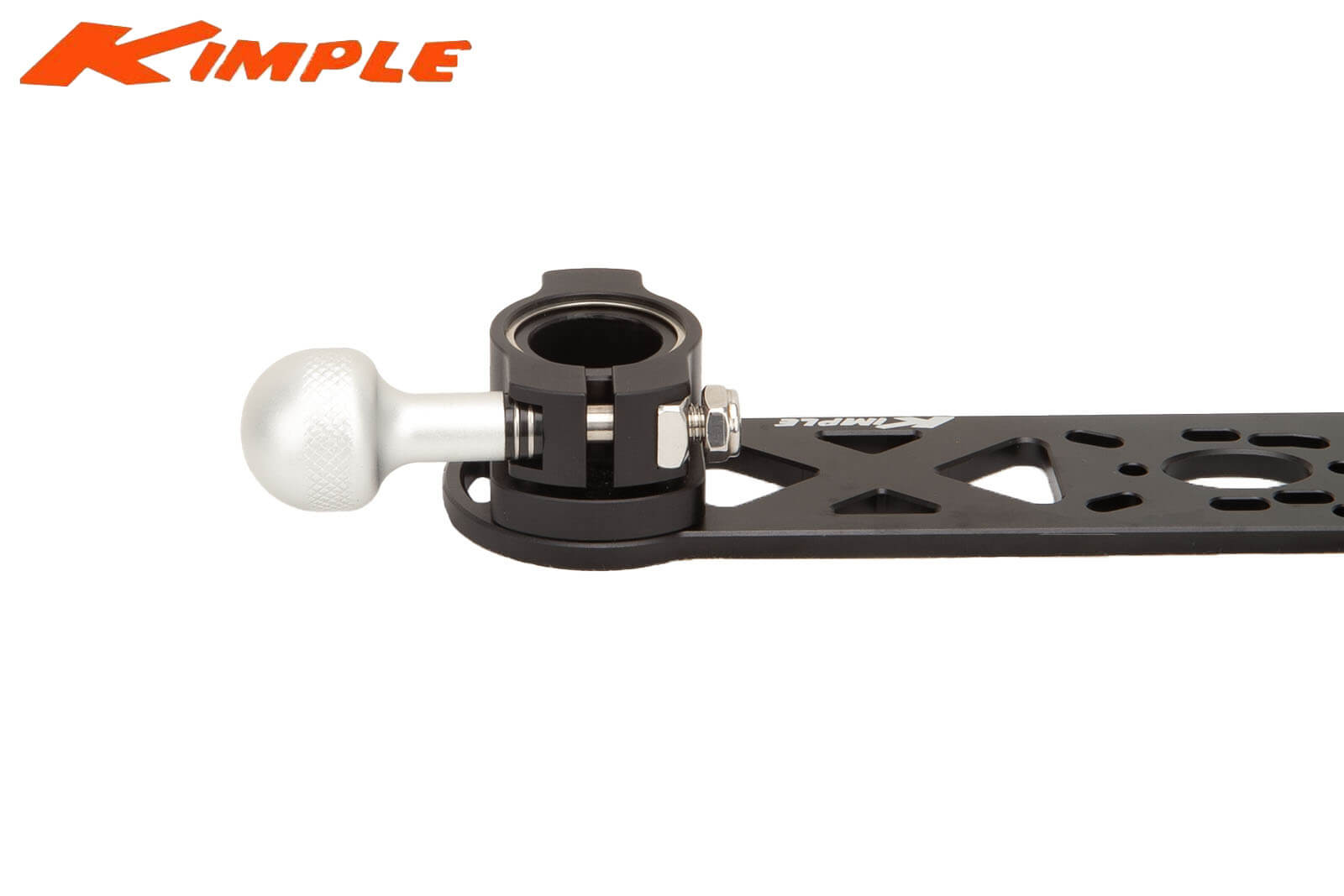

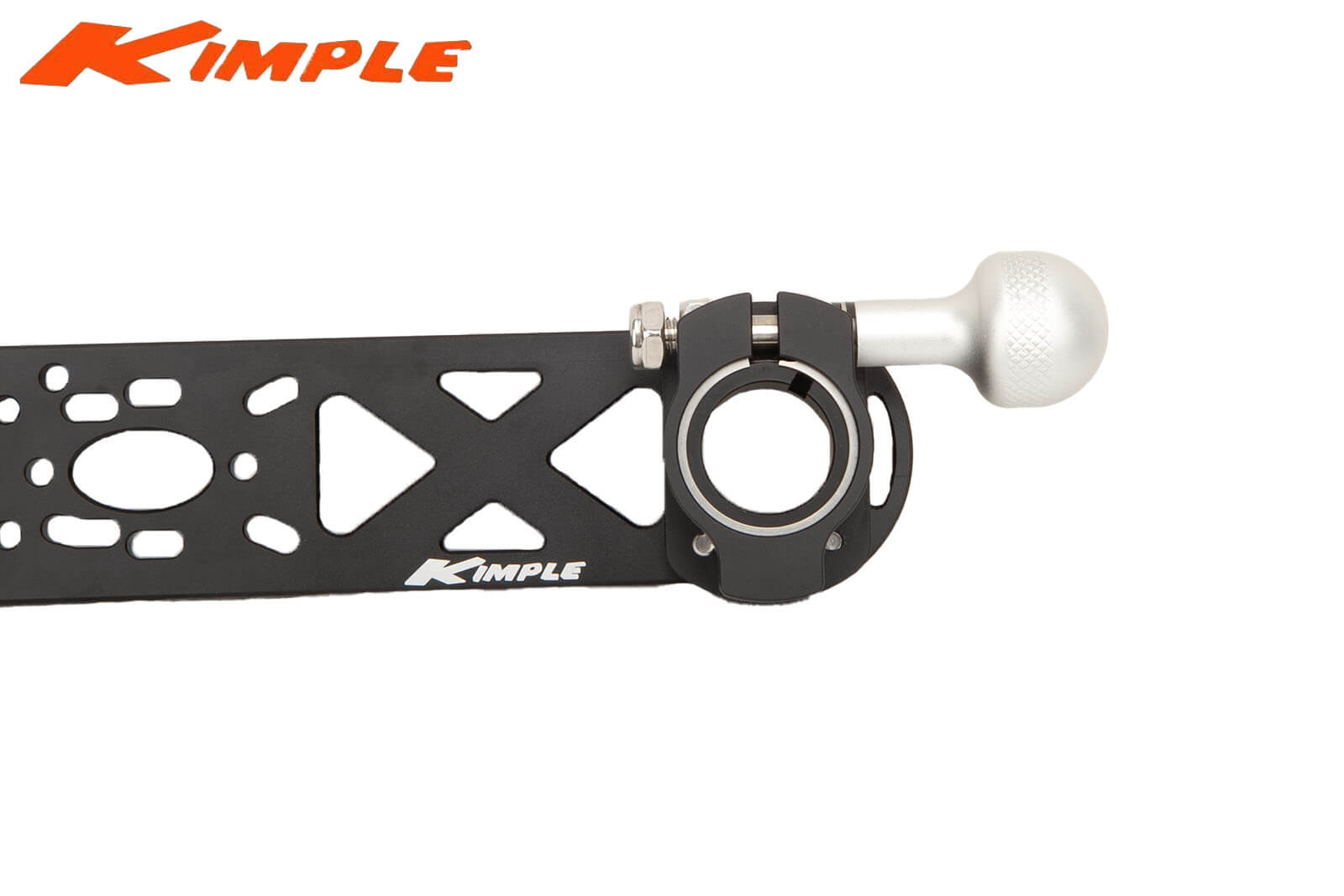

Unter der Halterung beider Geberstangen sitzt ein senkrechter, runder Zapfen. Genau dort klemmst du den Screen Display Mount fest. Die Rohrklemme ziehst du mit dem silbernen Knauf an, Werkzeug brauchst du dafür nicht.
Ist der Knauf gelöst, dreht sich der Halter um den Zapfen. So richtest du das Display zu deinem Platz im Boot aus und ziehst den Knauf danach wieder fest.
Echolot aufsetzen

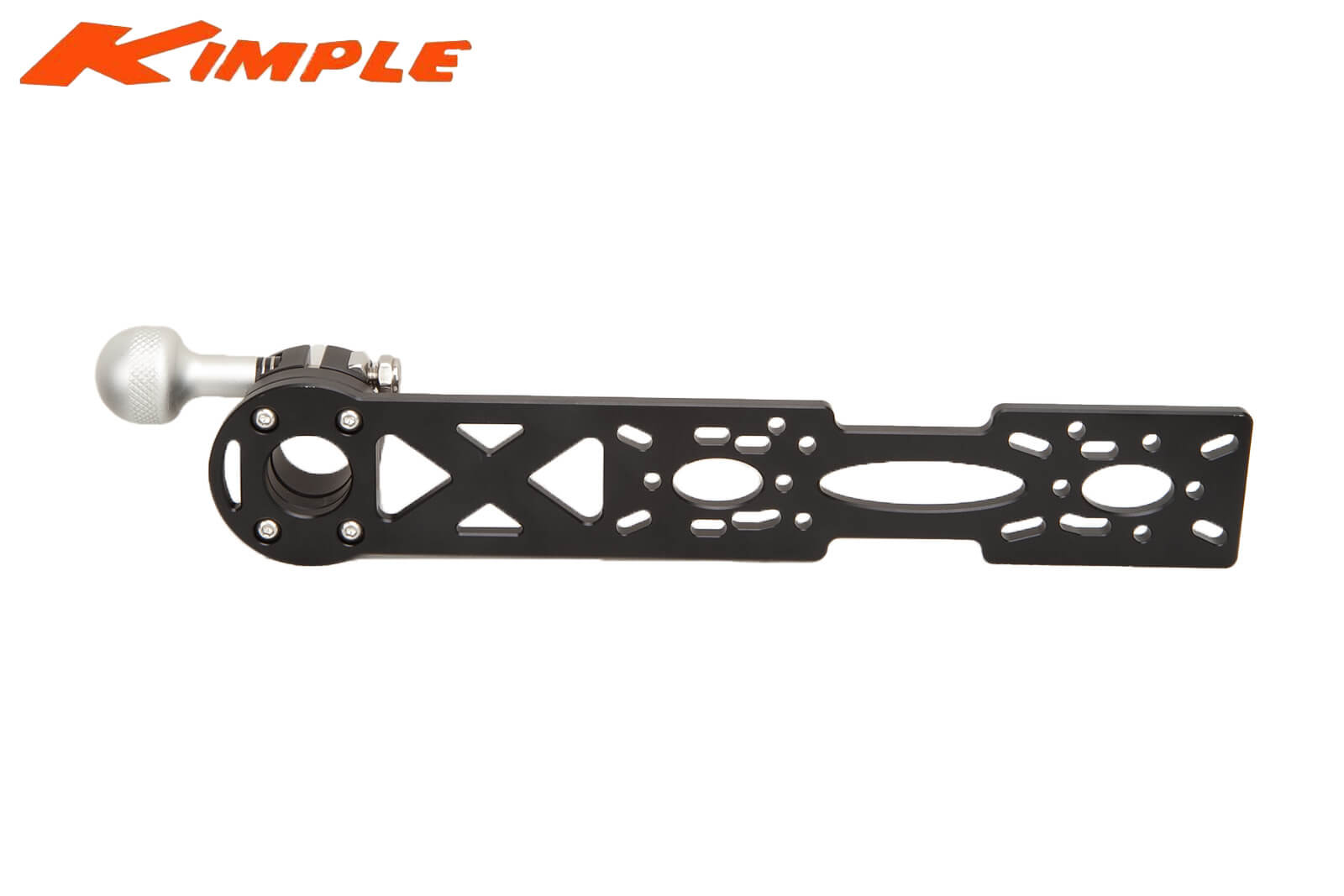

Die Montageplatte ist aus schwarz eloxiertem Aluminium und hat verschiedene Lochbilder. Damit passt sie für gängige Echolot-Bügel. Den Bügel deines Echolots schraubst du auf die Platte, das Echolot setzt du wie gewohnt in seinen Bügel.
Technische Daten
| Passend für | Halterung des Kimple Manual Transducer Bracket und des Kimple Foot Controlled Electric Transducer Mount |
| Befestigung | Rohrklemme mit Knauf, werkzeuglos |
| Ausrichtung | um den Zapfen drehbar |
| Montageplatte | ca. 33,5 × 6,5 cm, verschiedene Lochbilder für gängige Echolot-Bügel |
| Gesamtlänge | ca. 40 cm (ohne Klemmschraube) |
| Material | Aluminium, schwarz eloxiert |
Lieferumfang
- 1 × Kimple Screen Display Mount mit Rohrklemme und Knauf
Nicht enthalten sind die Geberstange und das Echolot.
Häufige Fragen
Wofür ist der Screen Display Mount gedacht?
Für ein Echolot direkt neben der Geberstange. Du klemmst ihn an den Zapfen unter der Halterung des Kimple Manual Transducer Bracket oder des Kimple Foot Controlled Electric Transducer Mount.
Passt mein Echolot auf die Platte?
Die Montageplatte hat verschiedene Lochbilder für gängige Echolot-Bügel. Du schraubst den Bügel deines Echolots darauf.
Kann ich das Display ausrichten?
Ja. Löst du den Knauf, dreht sich der Halter um den Zapfen. In der gewünschten Richtung ziehst du ihn wieder fest.
Brauche ich Werkzeug?
Nein. Die Rohrklemme ziehst du mit dem Knauf von Hand an.
