Kimple Foot Controlled Electric Transducer Mount – elektrische Geberstange für Deck und Bordwand
1.499,00 €
Kimple Foot Controlled Electric Transducer Mount – elektrische Geberstange für Deck und Bordwand

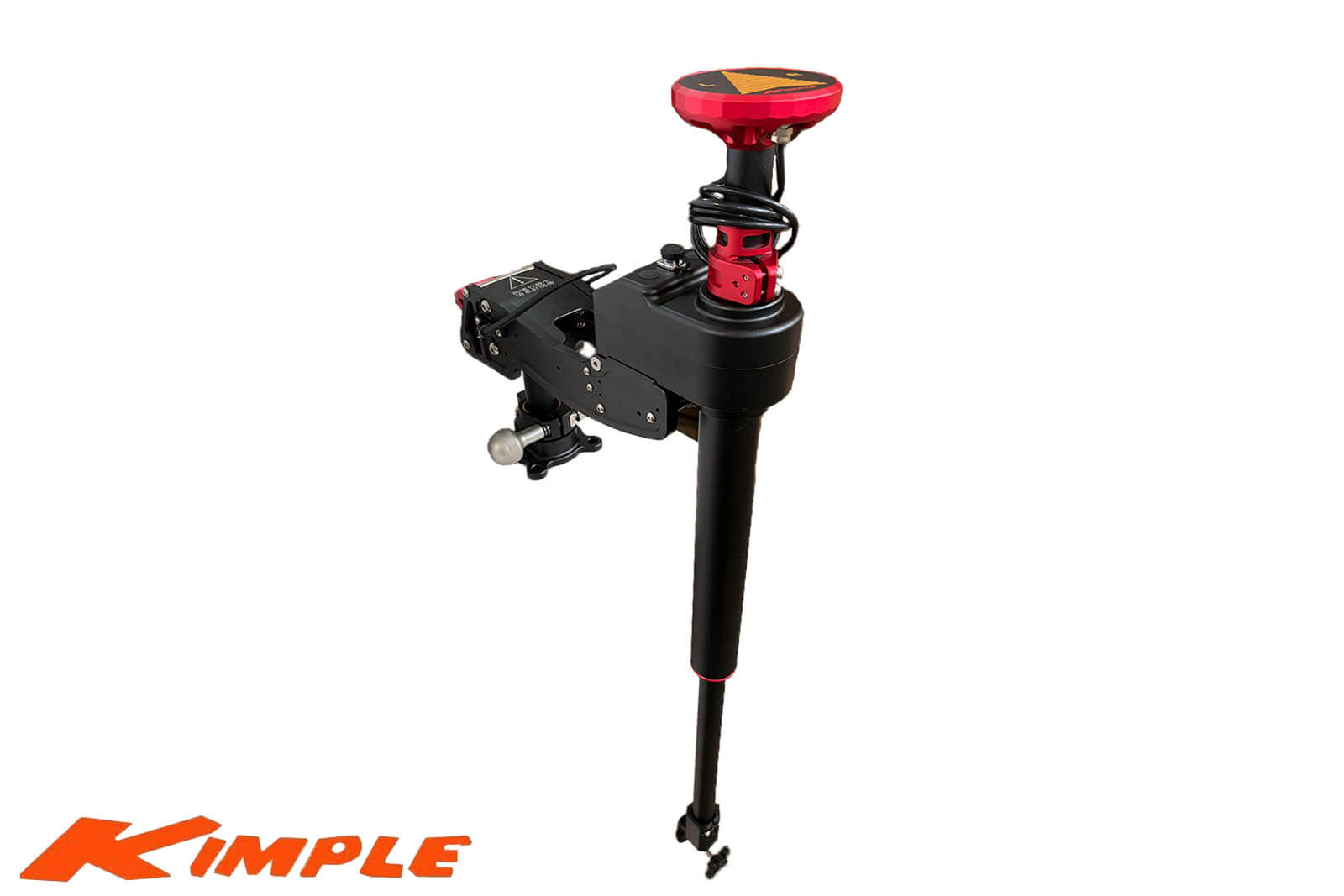

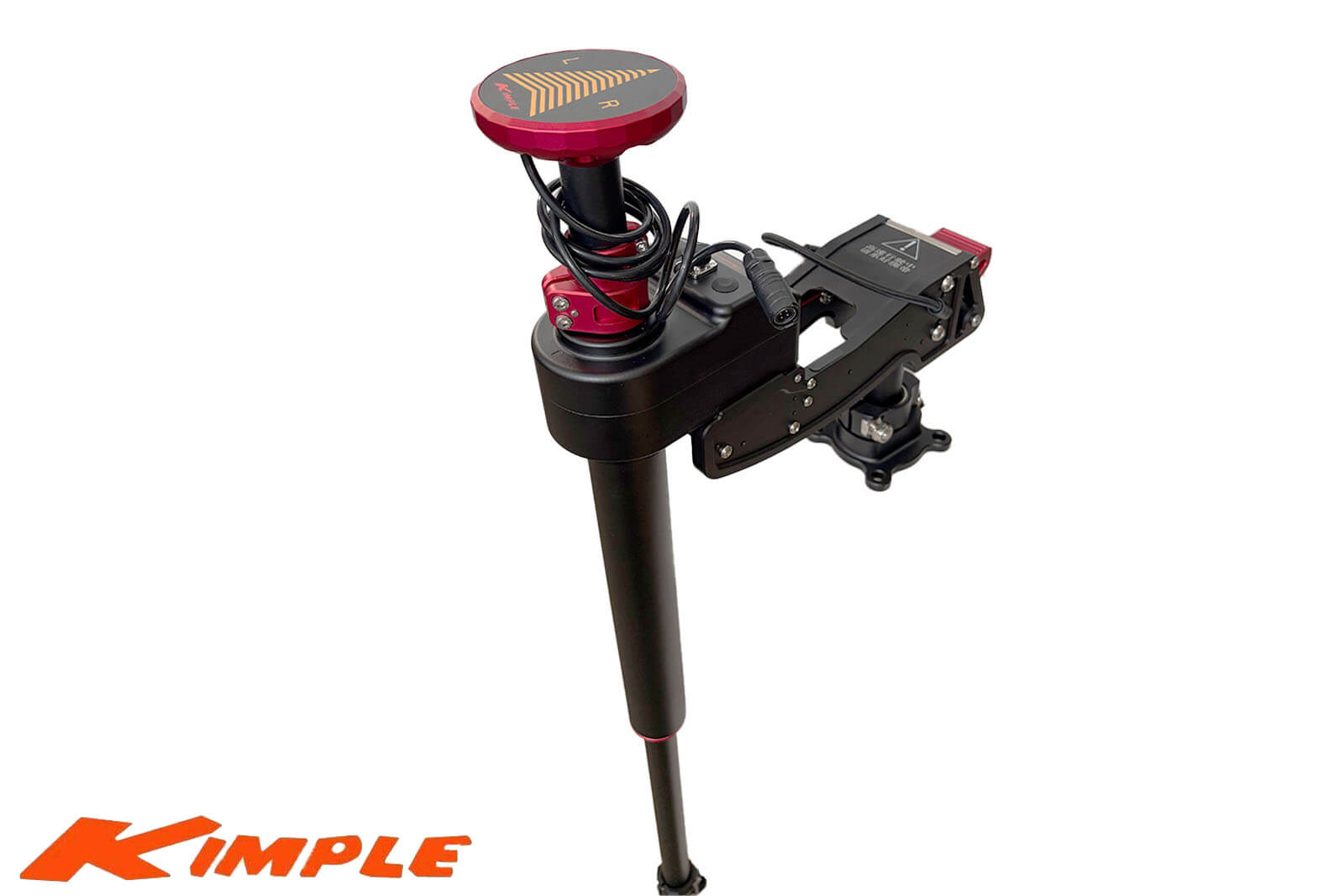

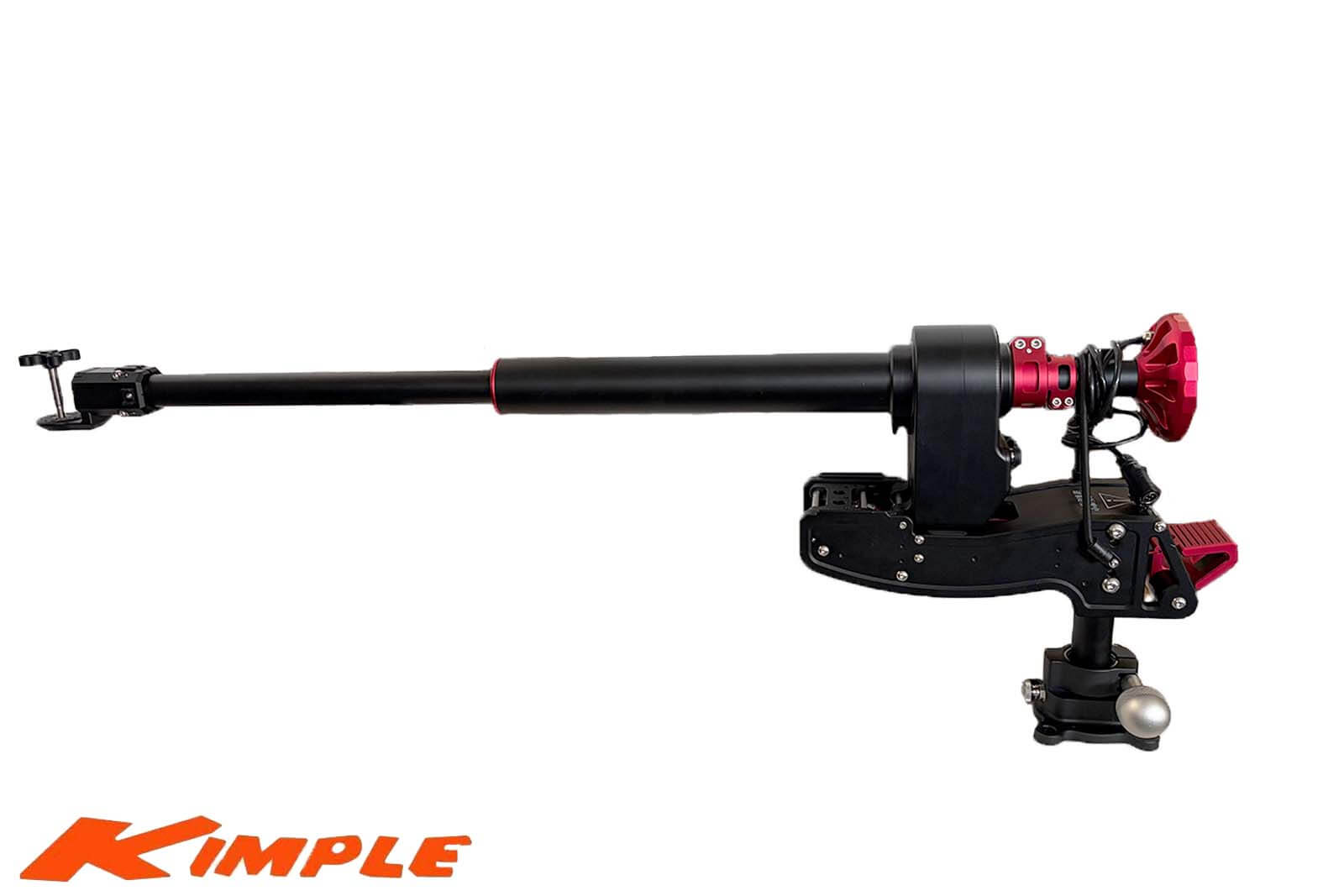

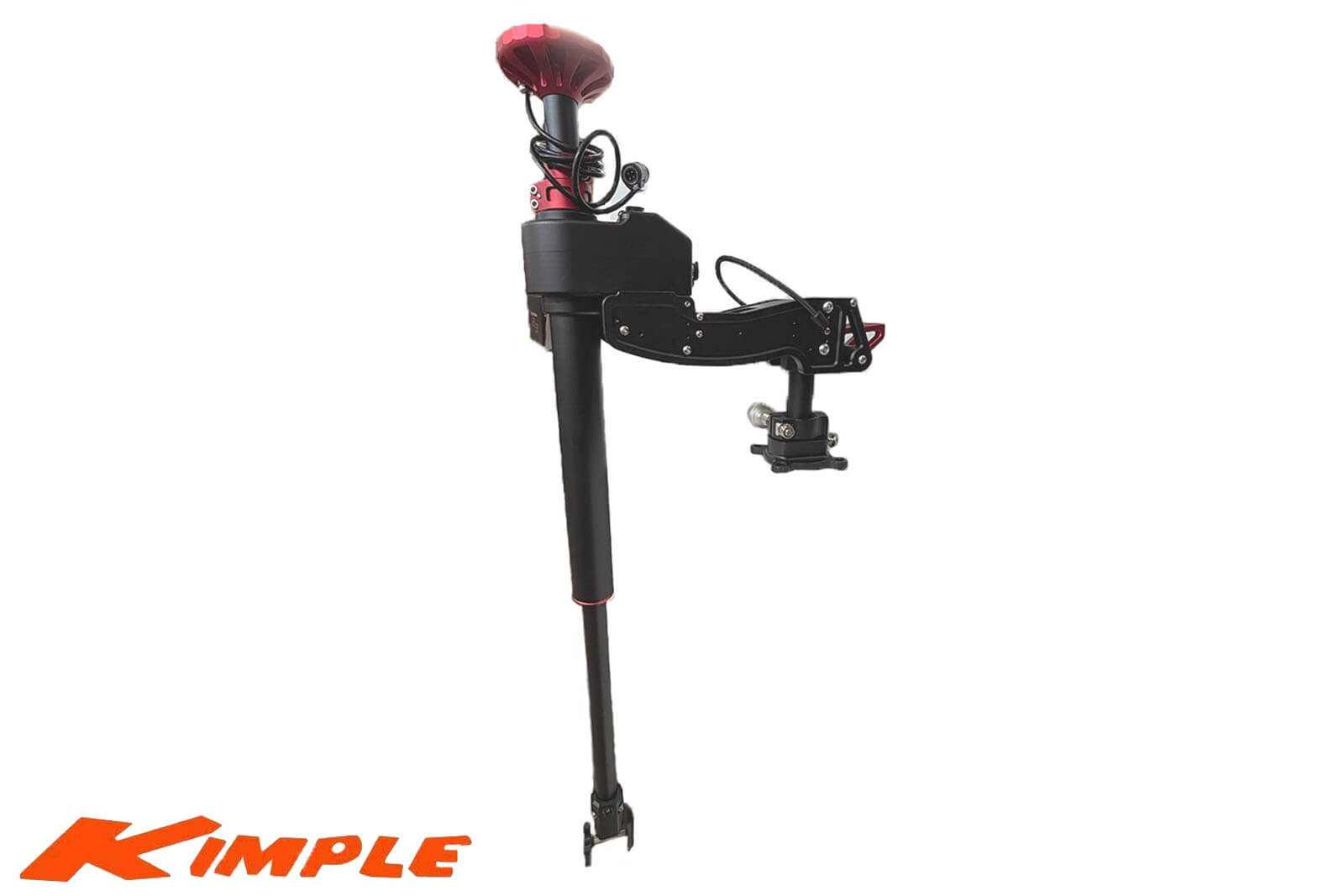

Der Kimple Foot Controlled Electric Transducer Mount dreht deinen Live-Geber elektrisch um 360°, ganz ohne Bugmotor. Du setzt ihn dort ans Boot, wo du ihn haben willst: auf das Deck oder mit der Boat Clamp an die Bordwand. Gelenkt wird mit dem Fußpedal oder der Funkfernbedienung, die Hände bleiben an der Rute. Nach dem Angeln nimmst du die Halterung ohne Werkzeug ab.
Inhaltsverzeichnis
- Montage und Abnehmen
- Steuerung per Fußpedal und Fernbedienung
- Ins Boot kippen und Tiefe einstellen
- Welcher Geber passt?
- Die Kimple Geberstangen im Vergleich
- Technische Daten
- Lieferumfang
- Häufige Fragen
Montage und Abnehmen

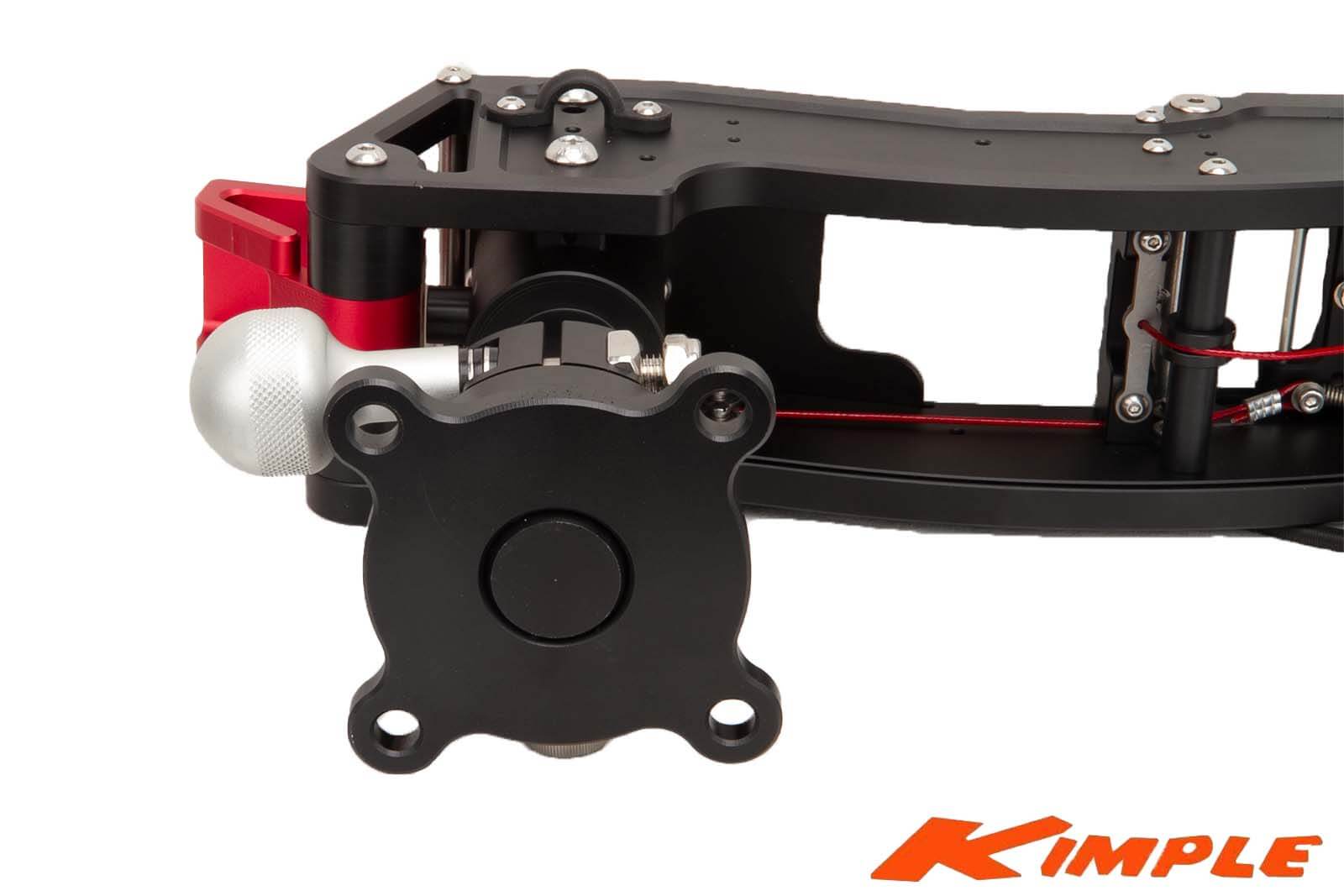

Die Geberstange sitzt auf einer Sockelplatte. Diese Platte bleibt dauerhaft am Boot. Du hast zwei Wege, sie zu befestigen:
- An der Bordwand ohne Bohren: auf der Kimple Boat Clamp, die du von oben auf die Bordwand steckst und festziehst.
- Fest am Boot: direkt auf dem Deck.

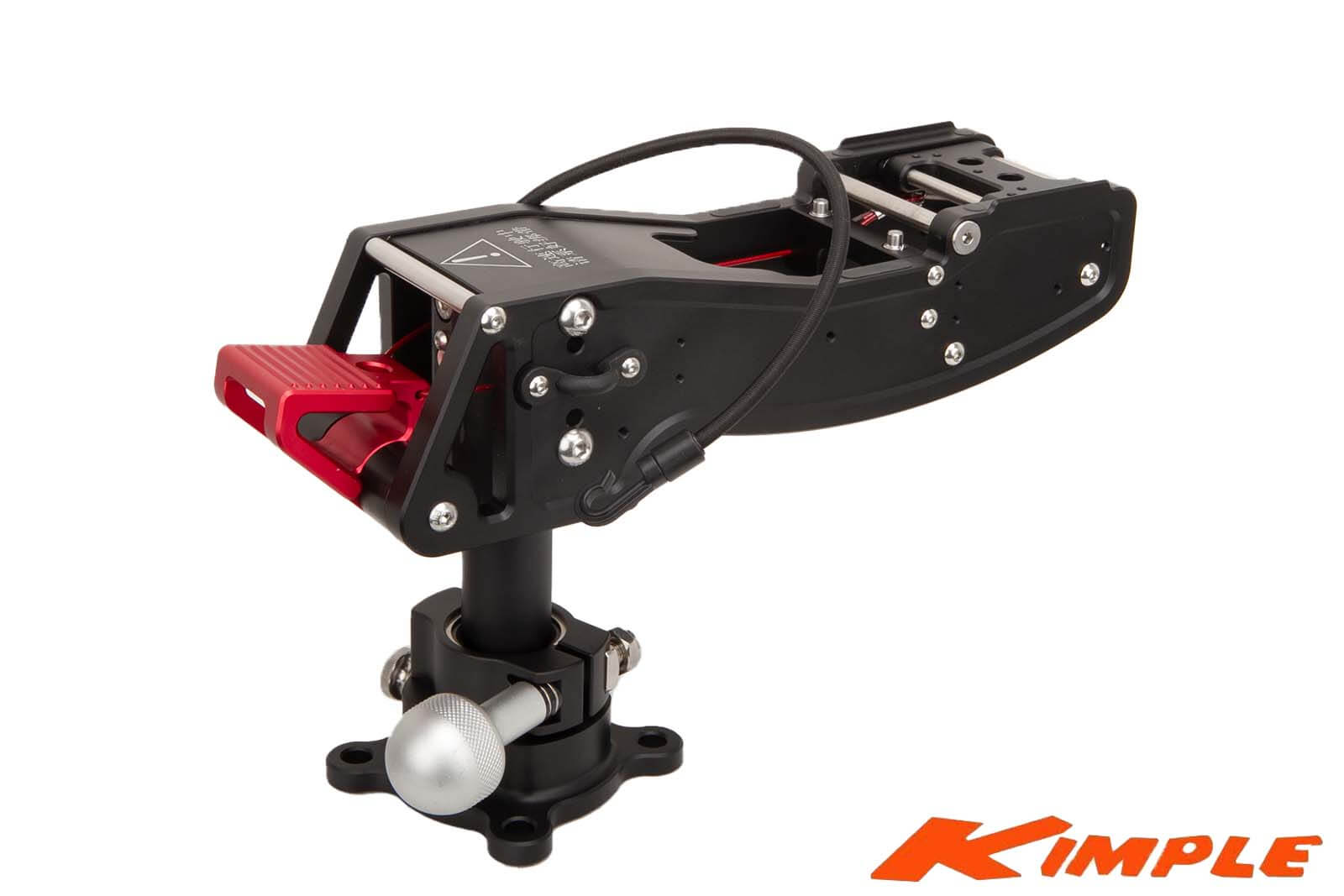

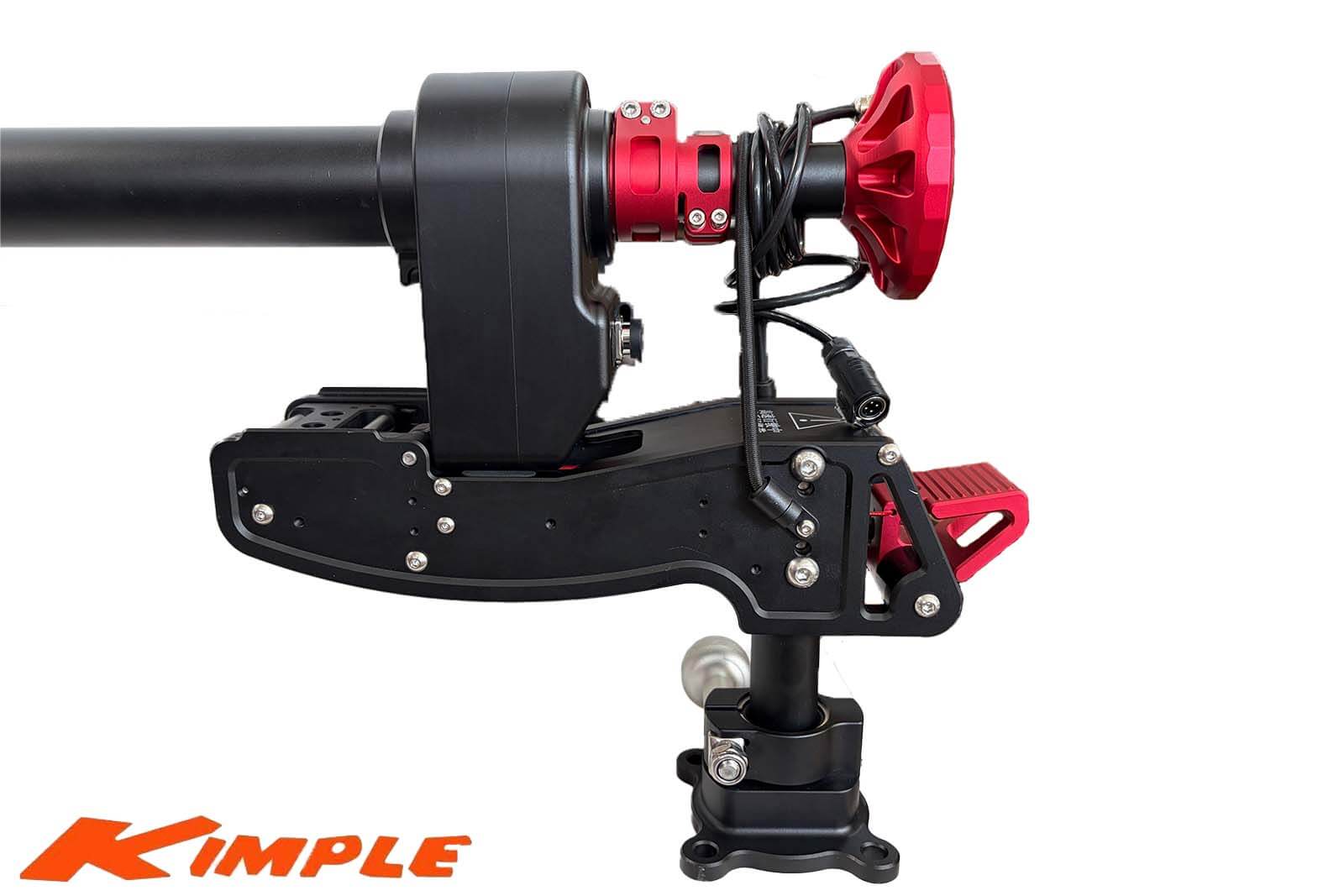

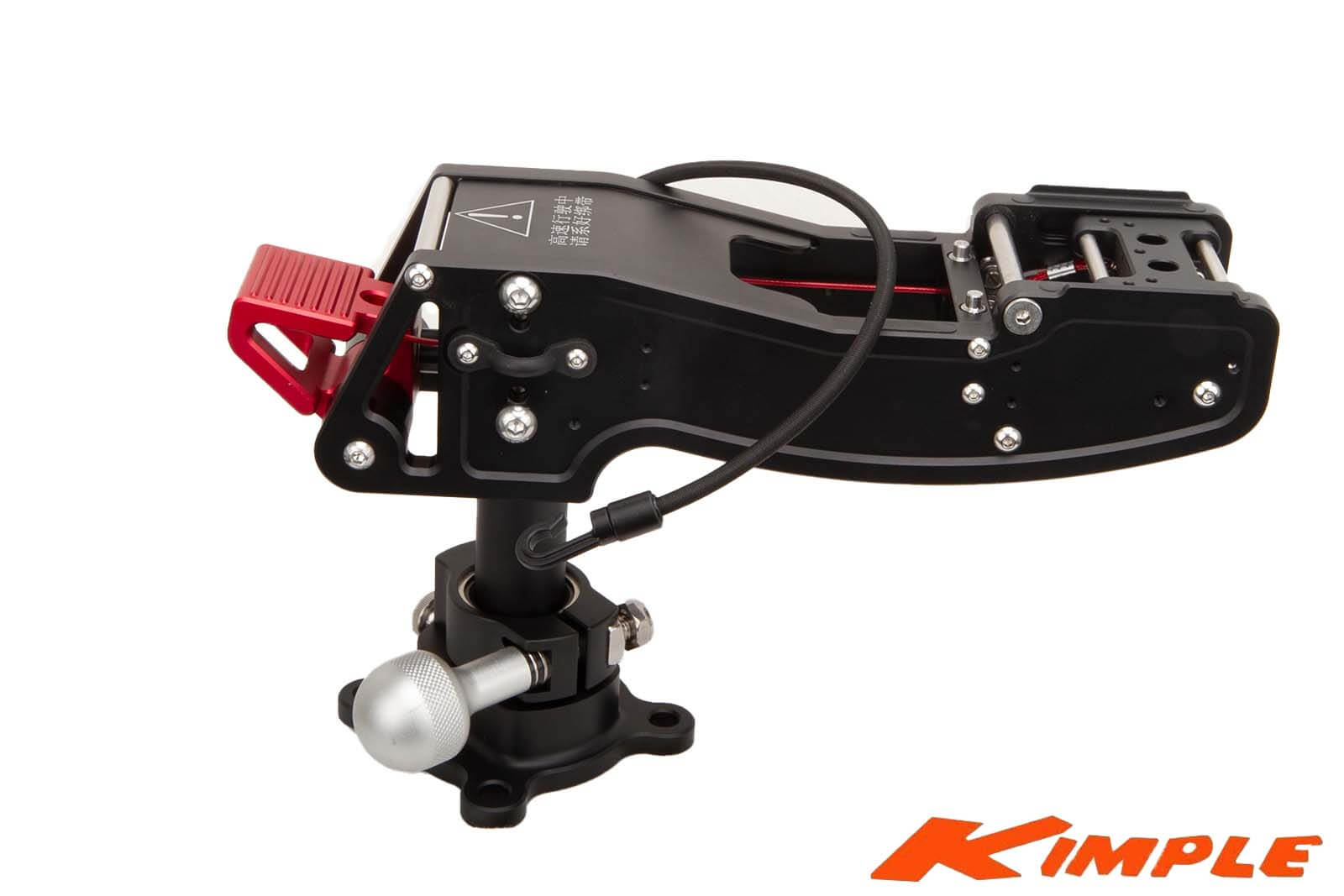

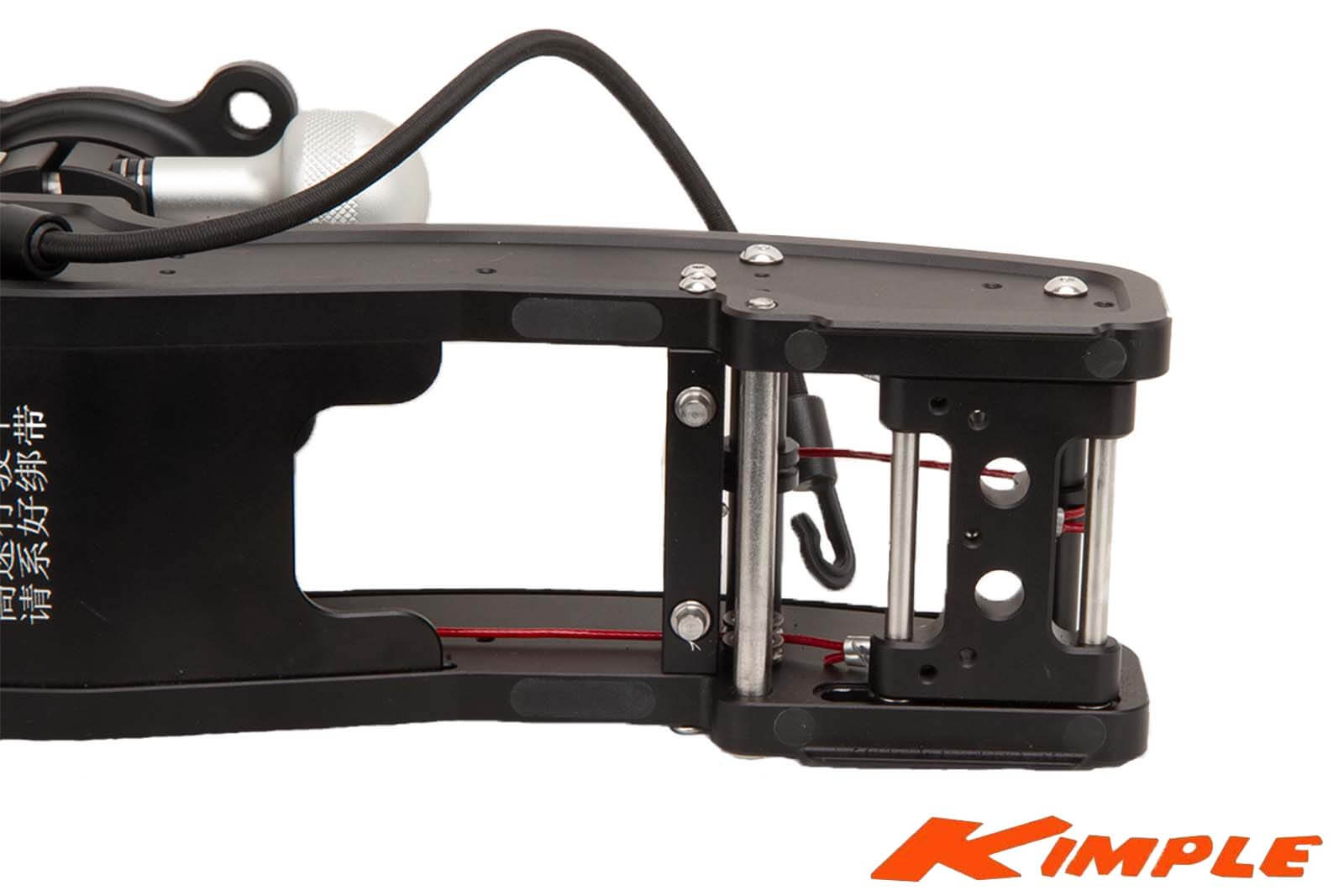

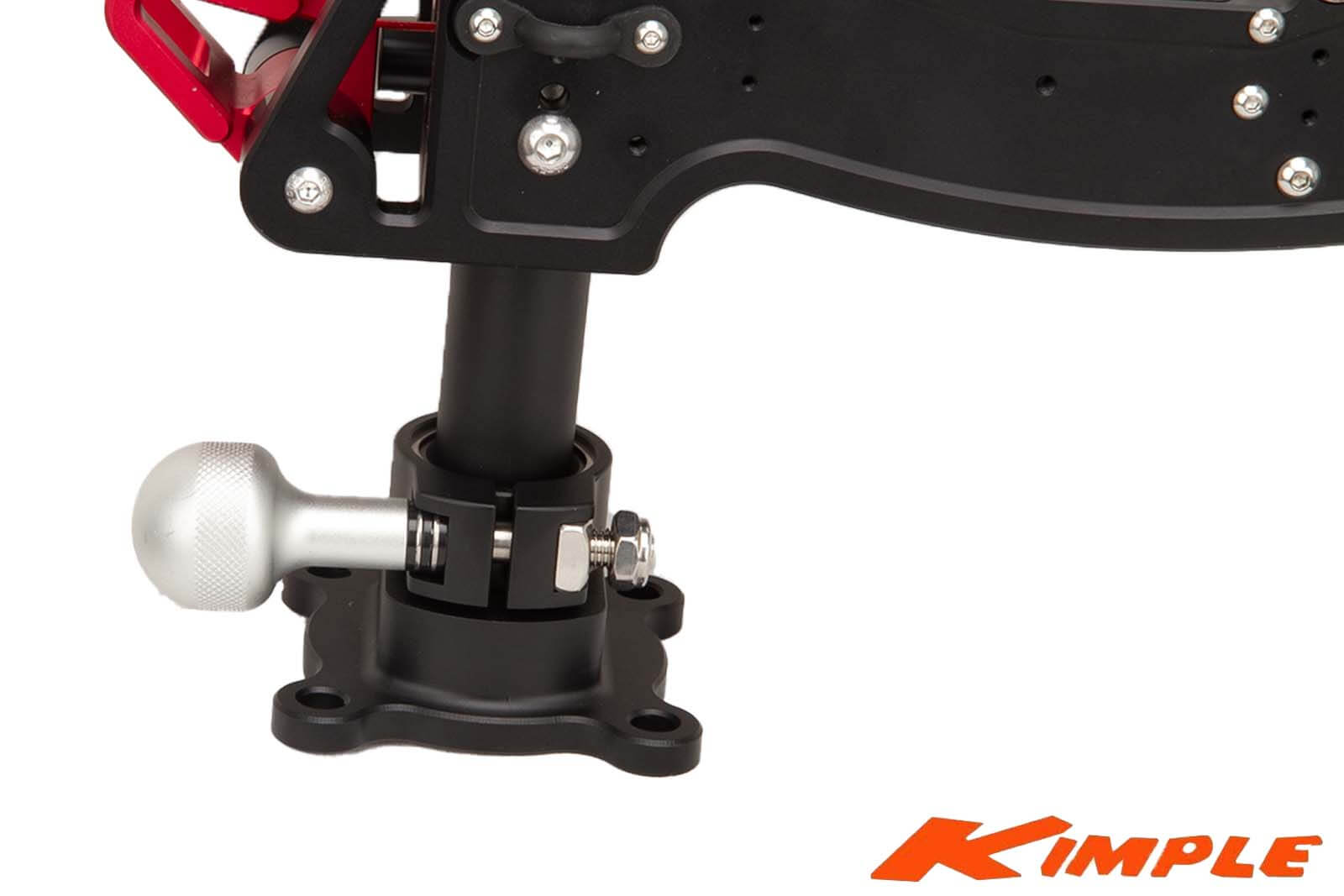

Die Halterung mit der Stange steckt in der Sockelplatte und wird mit einem Knebelgriff gesichert. Löst du den Griff, kannst du die ganze Halterung ohne Werkzeug nach oben herausnehmen. Dafür ist ein Seil an der Halterung: Du fasst es und hebst die Halterung daran aus dem Sockel. Für Transport und Lagerung bleibt am Boot nur die flache Platte zurück.
Steuerung per Fußpedal und Fernbedienung
Ein Stellmotor dreht die Stange samt Geber um 360°. Gelenkt wird auf zwei Wegen:
- Fußpedal: Es ist per Kabel angeschlossen. Du drehst den Geber mit dem Fuß, beide Hände bleiben frei.
- Funk-Handfernbedienung: Sie liegt bei, dazu ein Lanyard, damit du sie um den Hals tragen kannst.
Die Geberstange arbeitet mit 12 V Gleichstrom. Das beiliegende Kabel steckst du mit dem Stecker in den Lenkmotor, am anderen Ende sind Kabelschuhe für den Anschluss vorgesehen. Mit den mitgelieferten Clips führst du die Kabel sauber an der Stange entlang.
Ins Boot kippen und Tiefe einstellen

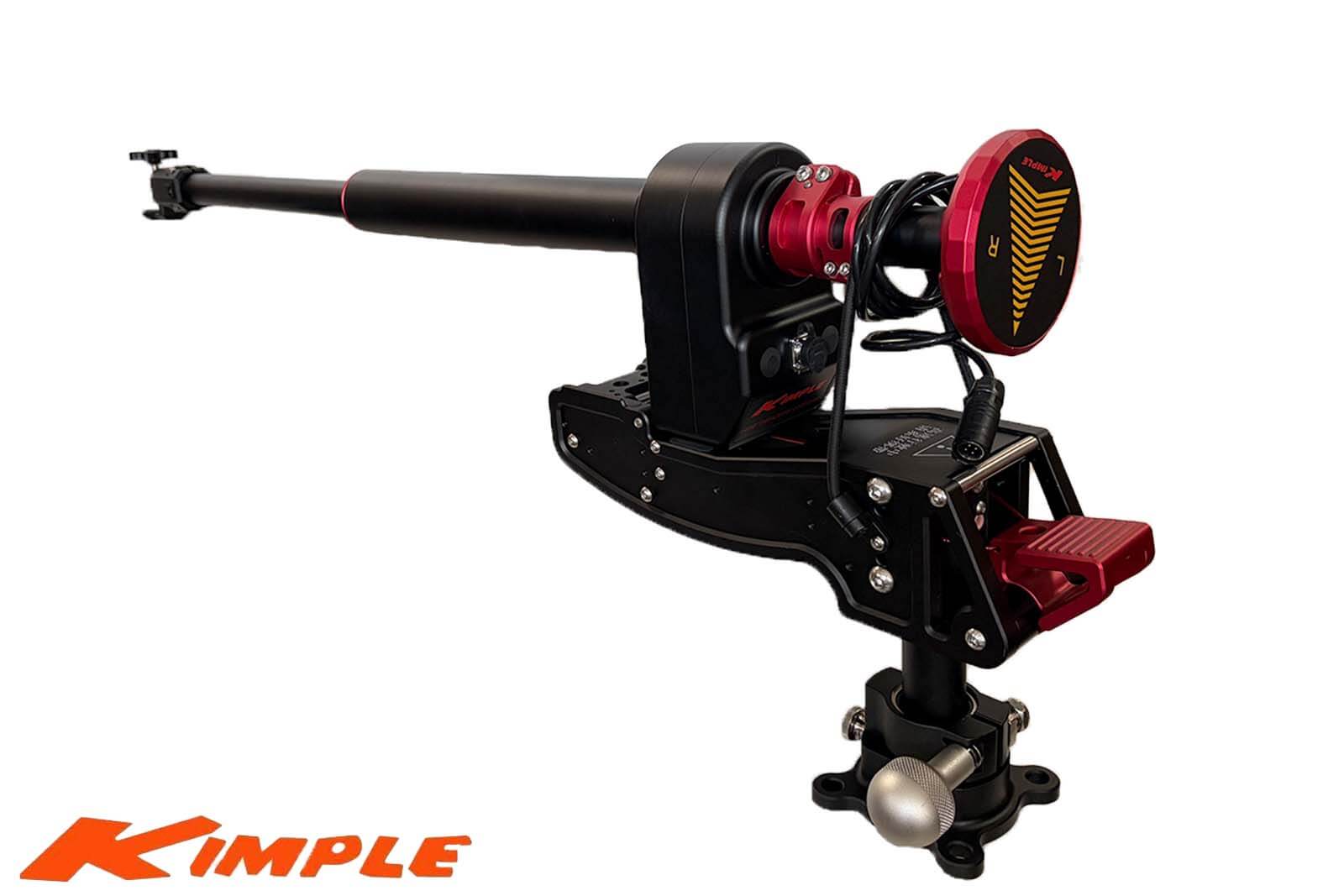

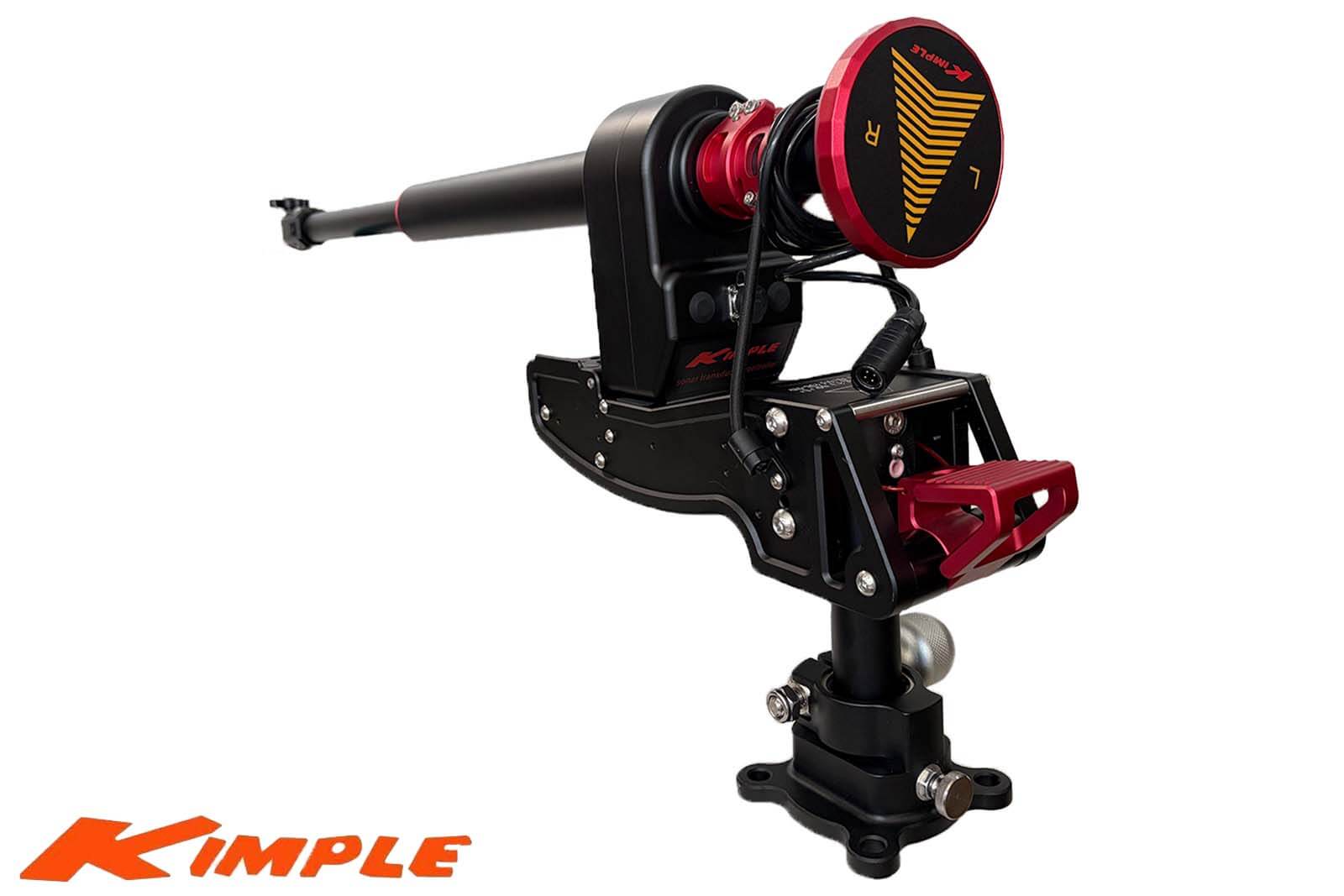

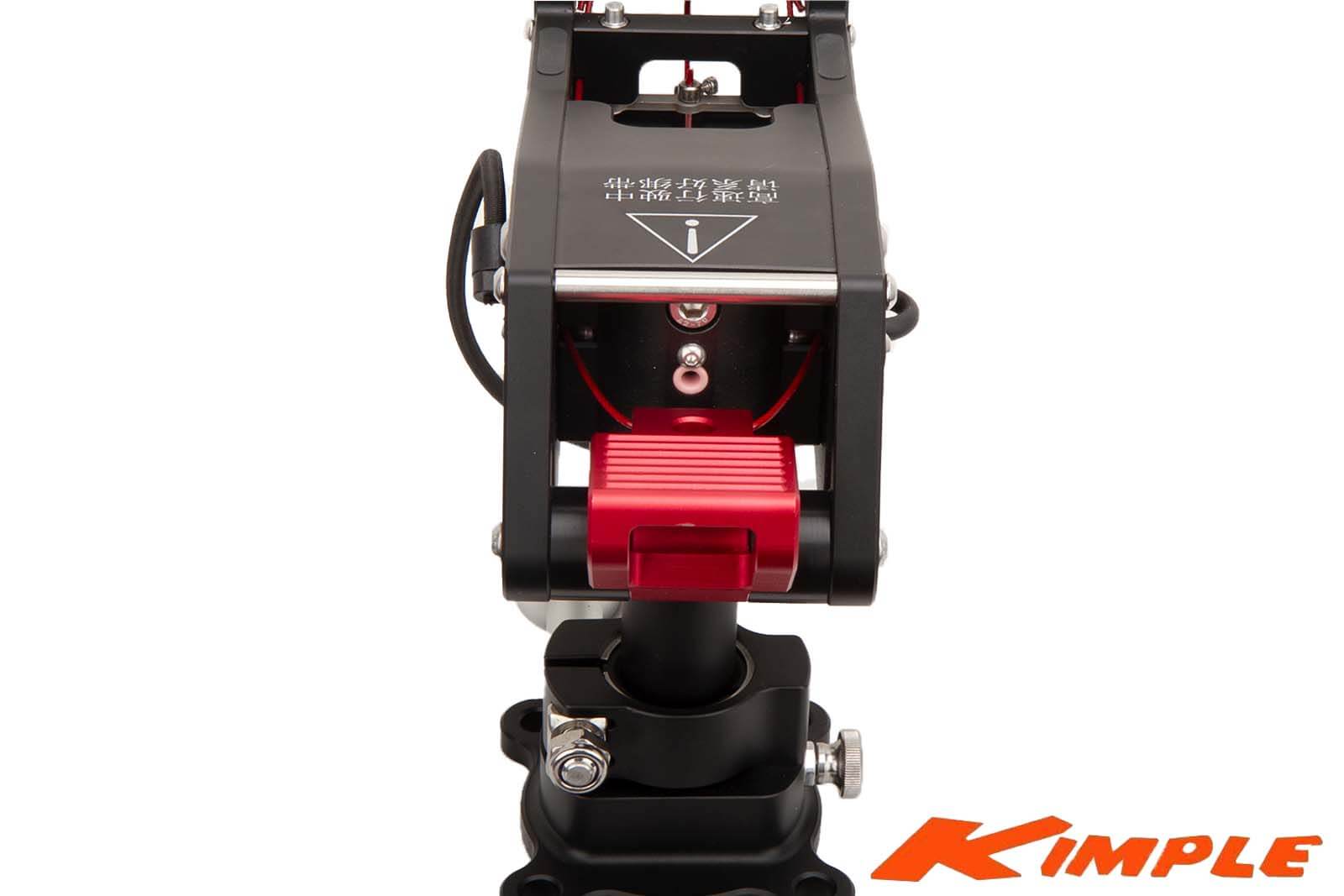

Willst du die Stelle wechseln oder den Geber aus dem Wasser holen, entriegelst du die Halterung mit dem Fuß über den roten Rasthebel. Dann drückst du mit der Hand auf den Kopf der Geberstange, und sie kippt ins Boot. Du musst dich dafür nicht über die Bordwand beugen.

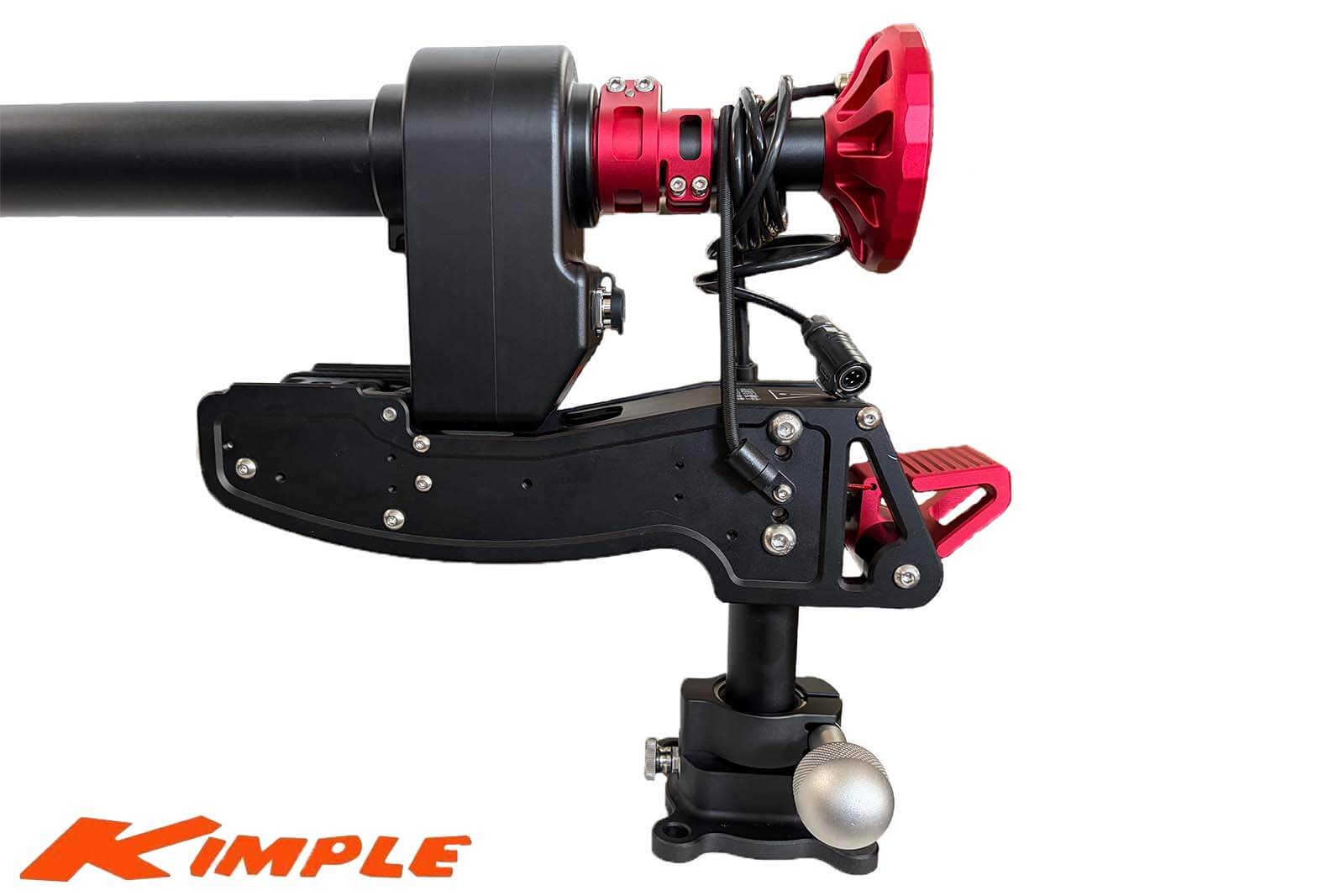

Wie tief der Geber eintaucht, stellst du am Schaft ein. Die Stange lässt sich in der Halterung stufenlos verschieben und wird mit einer Klemmschraube fixiert. So passt du die Tiefe an die Höhe deiner Bordwand an.
Welcher Geber passt?
Der Schaft am unteren Ende hat 29 mm Durchmesser. Das ist dasselbe Maß wie beim Schaft eines Elektromotors. Daran passt jeder Live-Geber, der eine Halterung für einen 29-mm-Schaft hat. Live-Geber bringen eine solche Option zur Schaftmontage im Lieferumfang mit.
Die Kimple Geberstangen im Vergleich
| Merkmal | Manual Transducer Bracket | Foot Controlled Transducer Mount | Foot Controlled Electric Transducer Mount |
| Montage | Boat Clamp oder waagerechte Fläche | Adapterplatte am Bugmotor | Sockelplatte auf Boat Clamp oder Deck |
| Passend für | jedes Boot | Lowrance Ghost / Ghost X, Garmin Force / Force Pro, Minn Kota Ultrex / Ultrex 2 | jedes Boot |
| Drehen | von Hand über die Pinne | elektrisch, 360° | elektrisch, 360° |
| Steuerung | Pinne | Fußpedal und Funkfernbedienung | Fußpedal und Funkfernbedienung |
| Strom | keiner | 12 V DC | 12 V DC |
| Aus dem Wasser | per Hebel oder Zugseil entriegeln, ins Boot kippen | mit dem Bugmotor hochklappen | per Fuß entriegeln, ins Boot kippen |
| Eintauchtiefe einstellbar | ja | nein | ja |
| Werkzeuglos abnehmbar | nein | nein | ja, per Knebelgriff |
| Länge | 145 cm, zusammengeklappt 76 cm | 91 cm | 91,5 cm |
| Gewicht | ca. 4,8 kg | ca. 5,6 kg | ca. 8,3 kg |
| Geberaufnahme | 29-mm-Schaft | 29-mm-Schaft | 29-mm-Schaft |
Technische Daten
| Drehbereich | 360°, elektrisch |
| Steuerung | Fußpedal (Kabel) und Funk-Handfernbedienung |
| Spannung | 12 V DC |
| Schaftdurchmesser | 29 mm |
| Geberaufnahme | Live-Geber mit Halterung für 29-mm-Schaft |
| Montage | Sockelplatte auf Kimple Boat Clamp (nicht im Lieferumfang) oder Deck |
| Abnehmen | werkzeuglos per Knebelgriff, Halterung am Seil aus dem Sockel heben |
| Kippen | per Fuß über roten Rasthebel entriegeln, von Hand ins Boot kippen |
| Höhenverstellung | stufenlos, Klemmschraube am Schaft |
| Stromanschluss | Stecker am Lenkmotor, Kabelschuhe am anderen Ende |
| Länge | 91,5 cm |
| Gewicht | ca. 8,3 kg |

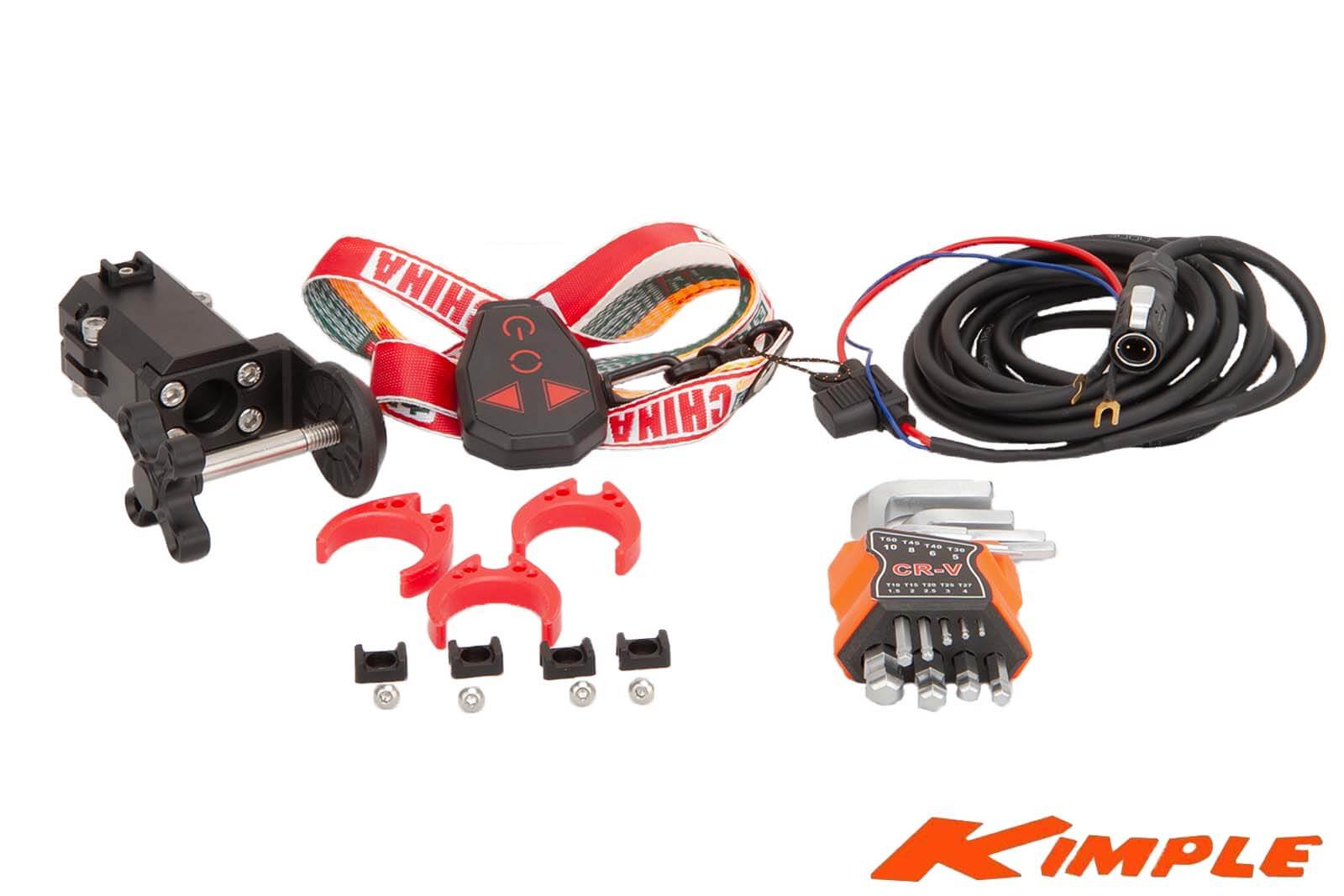

Lieferumfang
- 1 × Geberstange mit 12-V-Stellmotor
- 1 × Sockelplatte
- 1 × Fußpedal mit Kabel
- 1 × Funk-Handfernbedienung mit Lanyard
- 1 × Stromkabel
- Kabelclips, rot für den Schaft, schwarz für die Kabel
- Seil zum Herausheben der Halterung
- Werkzeug für die Montage
Nicht enthalten sind die Kimple Boat Clamp und der Geber.
Häufige Fragen
Brauche ich einen bestimmten Bugmotor?
Nein. Diese Geberstange steht für sich, du montierst sie auf dem Deck oder mit der Boat Clamp an der Bordwand. Für Lowrance Ghost, Garmin Force und Minn Kota Ultrex gibt es den Kimple Foot Controlled Transducer Mount, der direkt an den Bugmotor geschraubt wird.
Passt mein Live-Geber?
Ja, wenn er eine Halterung für einen 29-mm-Schaft hat. Live-Geber bringen eine Option zur Schaftmontage im Lieferumfang mit.
Wie steuere ich die Geberstange?
Mit dem kabelgebundenen Fußpedal oder mit der Funk-Handfernbedienung. Ein Stellmotor dreht die Stange samt Geber um 360°.
Wie hole ich den Geber aus dem Wasser?
Du entriegelst die Halterung mit dem Fuß über den roten Rasthebel und drückst dann mit der Hand auf den Kopf der Stange. Sie kippt ins Boot.
Kann ich die Eintauchtiefe einstellen?
Ja. Die Stange lässt sich in der Halterung stufenlos verschieben und wird mit einer Klemmschraube fixiert.
Kann ich die Geberstange abnehmen?
Ja, ohne Werkzeug. Du löst den Knebelgriff und hebst die Halterung am Seil aus der Sockelplatte. Die Platte bleibt am Boot.
Welche Spannung braucht die Geberstange?
12 V Gleichstrom. Das Kabel kommt mit dem Stecker in den Lenkmotor, am anderen Ende sind Kabelschuhe für den Anschluss vorgesehen.
