Kimple Manual Transducer Bracket – klappbare Geberstange mit Pinne
699,00 €
Kimple Manual Transducer Bracket – klappbare Geberstange mit Pinne für Live-Geber
Ein Live-Geber bringt nur dann etwas, wenn er dorthin zeigt, wo die Fische stehen. Mit dem Kimple Manual Transducer Bracket richtest du ihn vom Platz aus: Du drehst die Stange über die Pinne oben, und der Geber unten dreht sich mit. Wenn du die Stelle wechseln willst, kippst du die Stange mit einem Griff ins Boot. Für den Transport klappst du sie auf 76 cm zusammen.
Inhaltsverzeichnis
- Montage am Boot
- Ausrichten mit der Pinne
- Ins Boot kippen und verstauen
- Welcher Geber passt?
- Die Kimple Geberstangen im Vergleich
- Technische Daten
- Lieferumfang
- Häufige Fragen
Montage am Boot

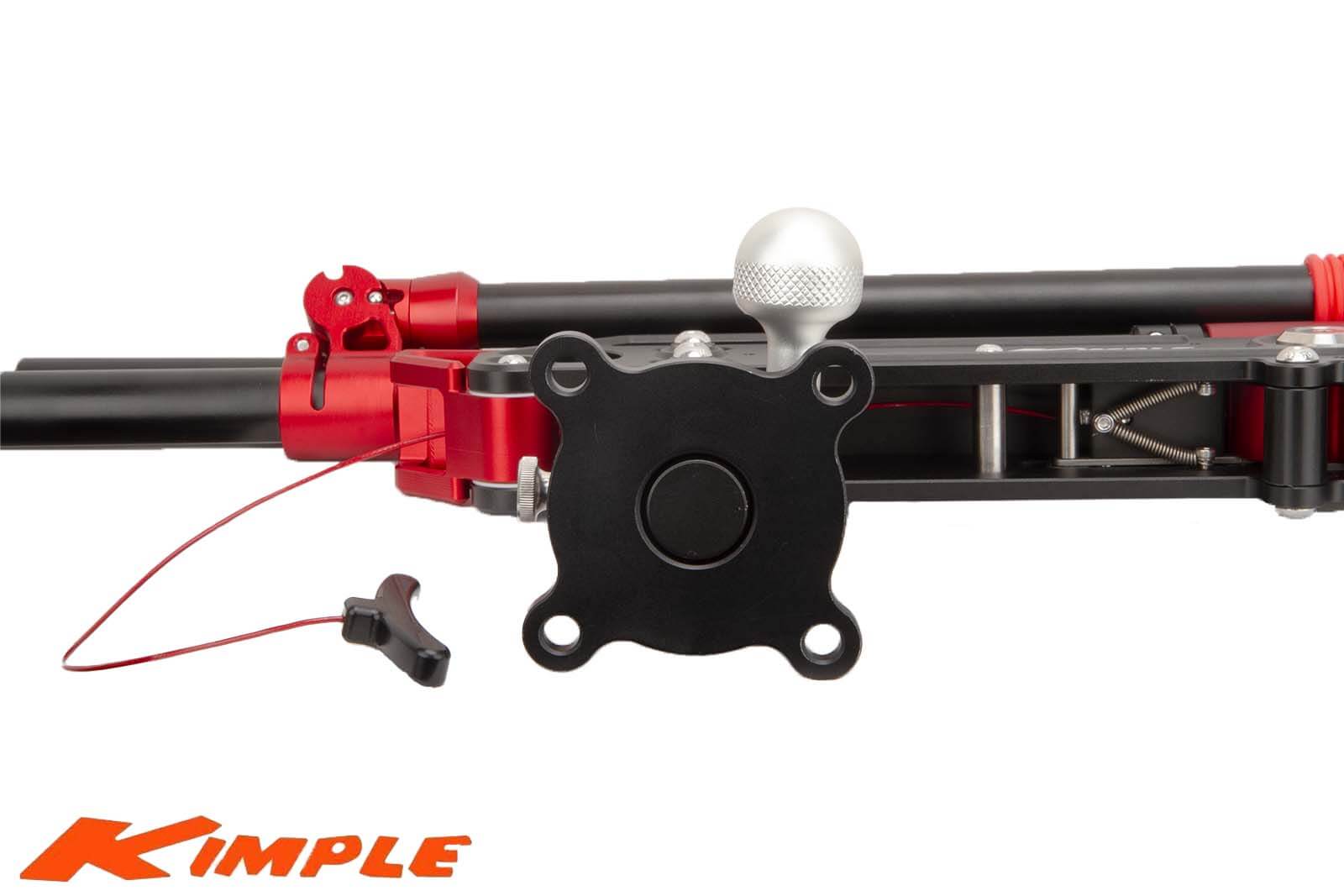

Die Stange sitzt in einer Halterung, die mit vier Schrauben befestigt wird. Dafür hast du zwei Wege:
- An der Bordwand ohne Bohren: Du schraubst die Halterung auf die Kimple Boat Clamp. Die Klemme steckst du von oben auf die Bordwand und ziehst sie fest.
- Fest am Boot: Du schraubst die Halterung direkt auf eine waagerechte Fläche des Bootes.
In der Halterung lässt sich die Stange in der Höhe verschieben. Damit stellst du ein, wie tief der Geber ins Wasser taucht. Verschiebbar ist der Bereich zwischen der Pinne oben und dem Verbindungsstück in der Mitte der Stange.
Ausrichten mit der Pinne

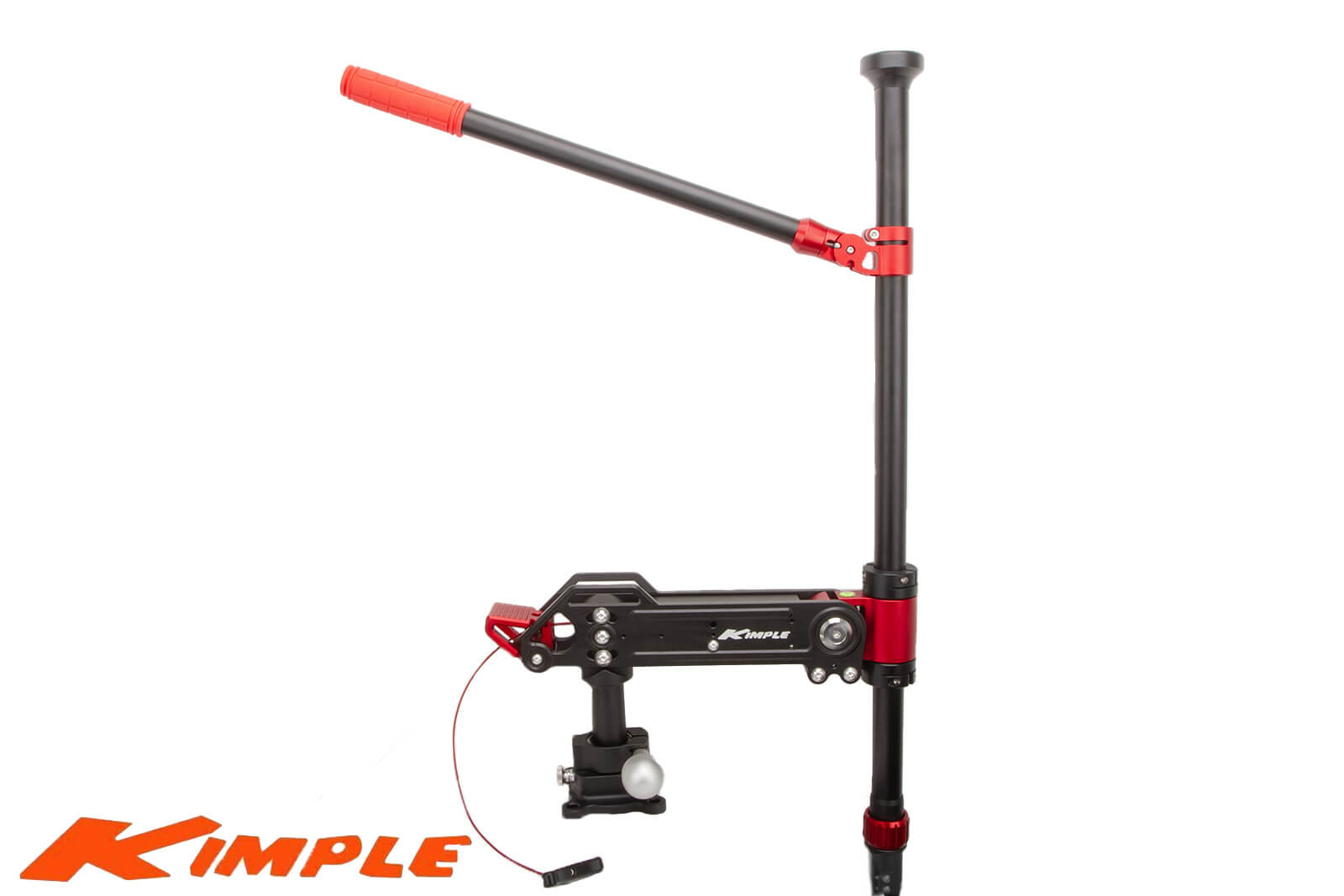

Oben an der Stange sitzt ein Dreharm, die Pinne. Wenn du sie schwenkst, dreht sich die ganze Stange um ihre Längsachse, und der Geber am unteren Ende dreht sich mit. So richtest du ihn aus dem Boot heraus in die Richtung aus, die du sehen willst.
Das Gelenk der Pinne rastet in zwei Stellungen ein:
- Auf 2 Uhr: Die Pinne steht leicht nach oben geneigt. Das ist die Arbeitsstellung, in der du sie bequem vom Platz aus greifst.

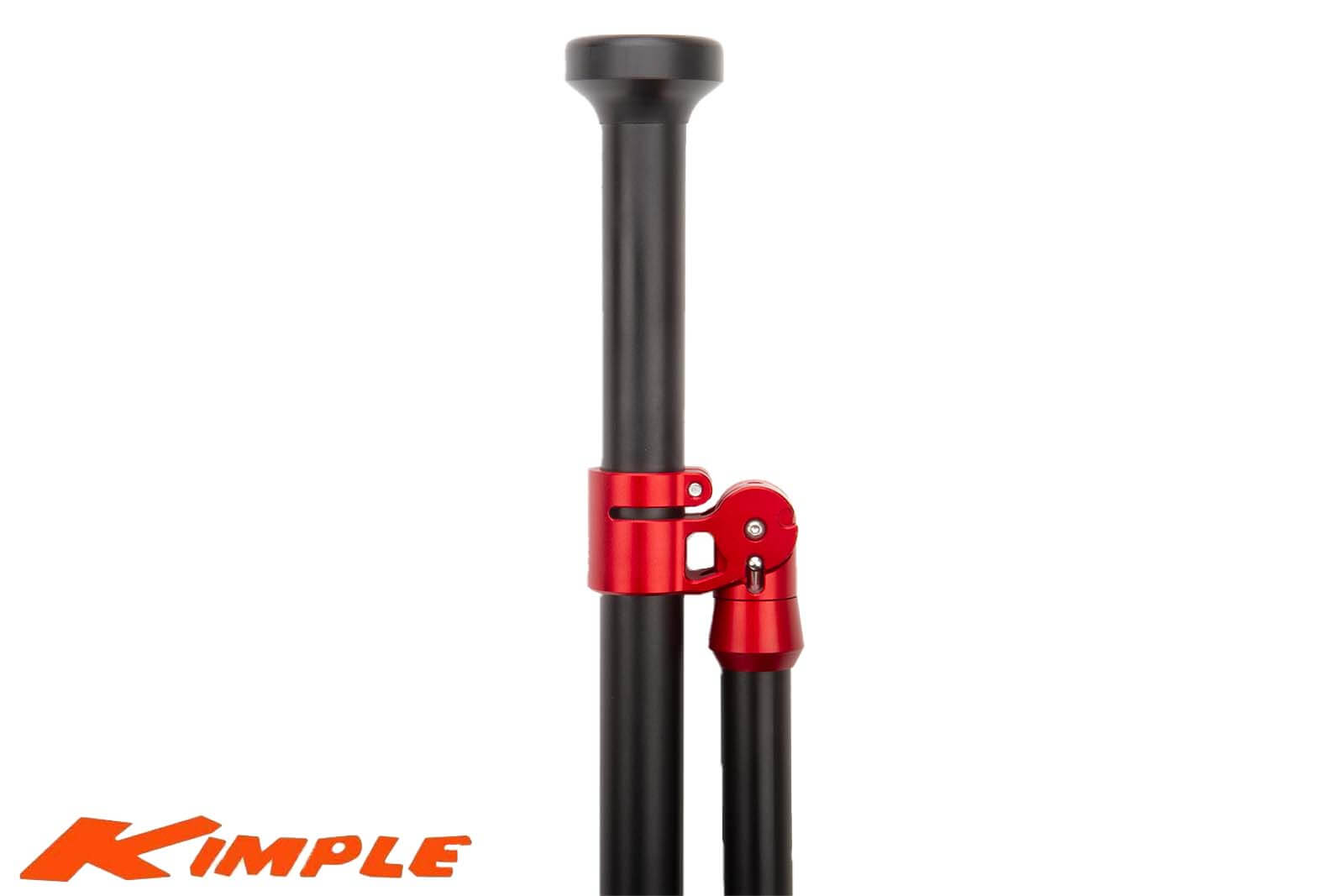

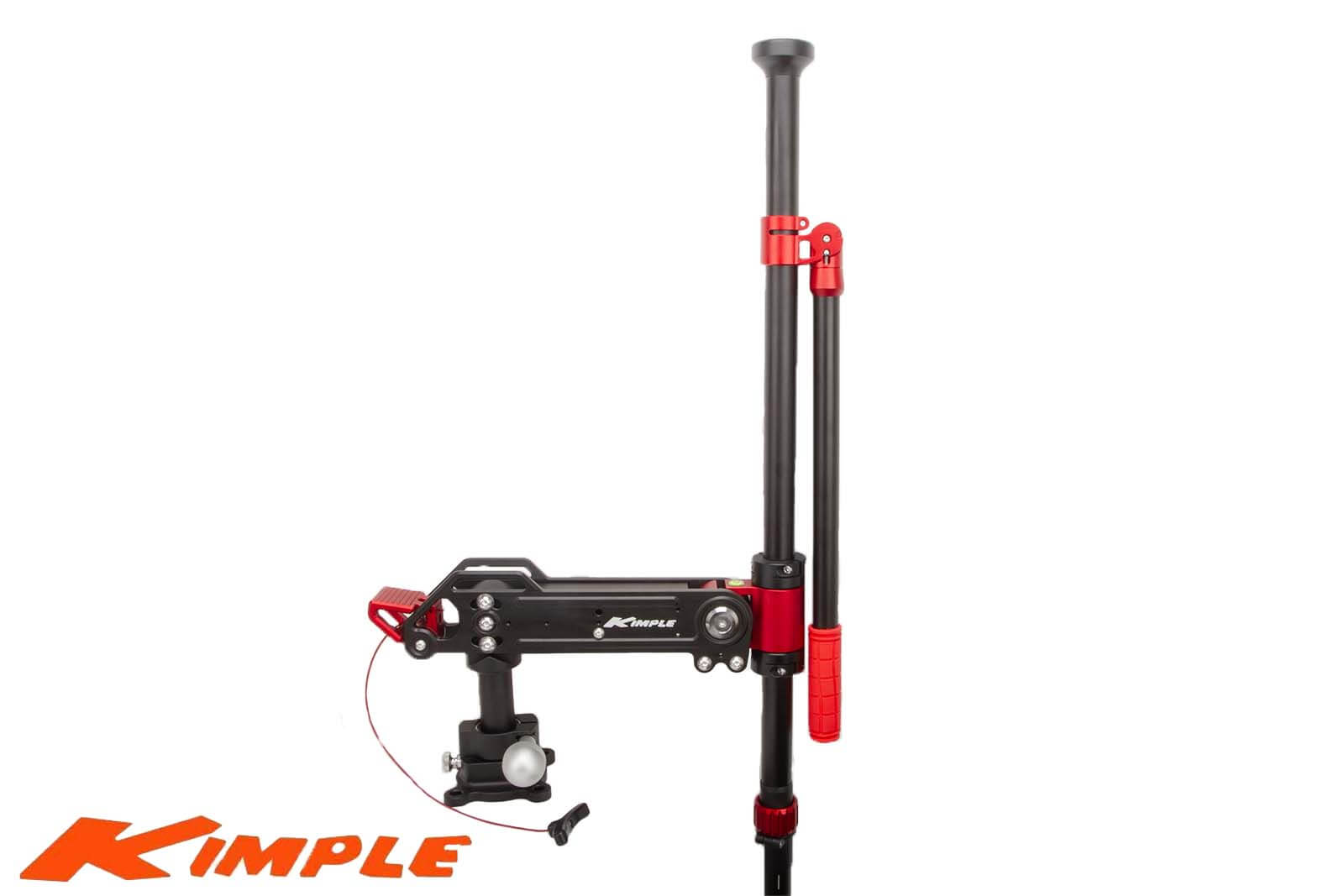

- Auf 6 Uhr: Die Pinne liegt parallel an der Stange. Das ist die Stellung zum Verstauen.
Der Griff der Pinne ist aus Gummi.
Ins Boot kippen und verstauen

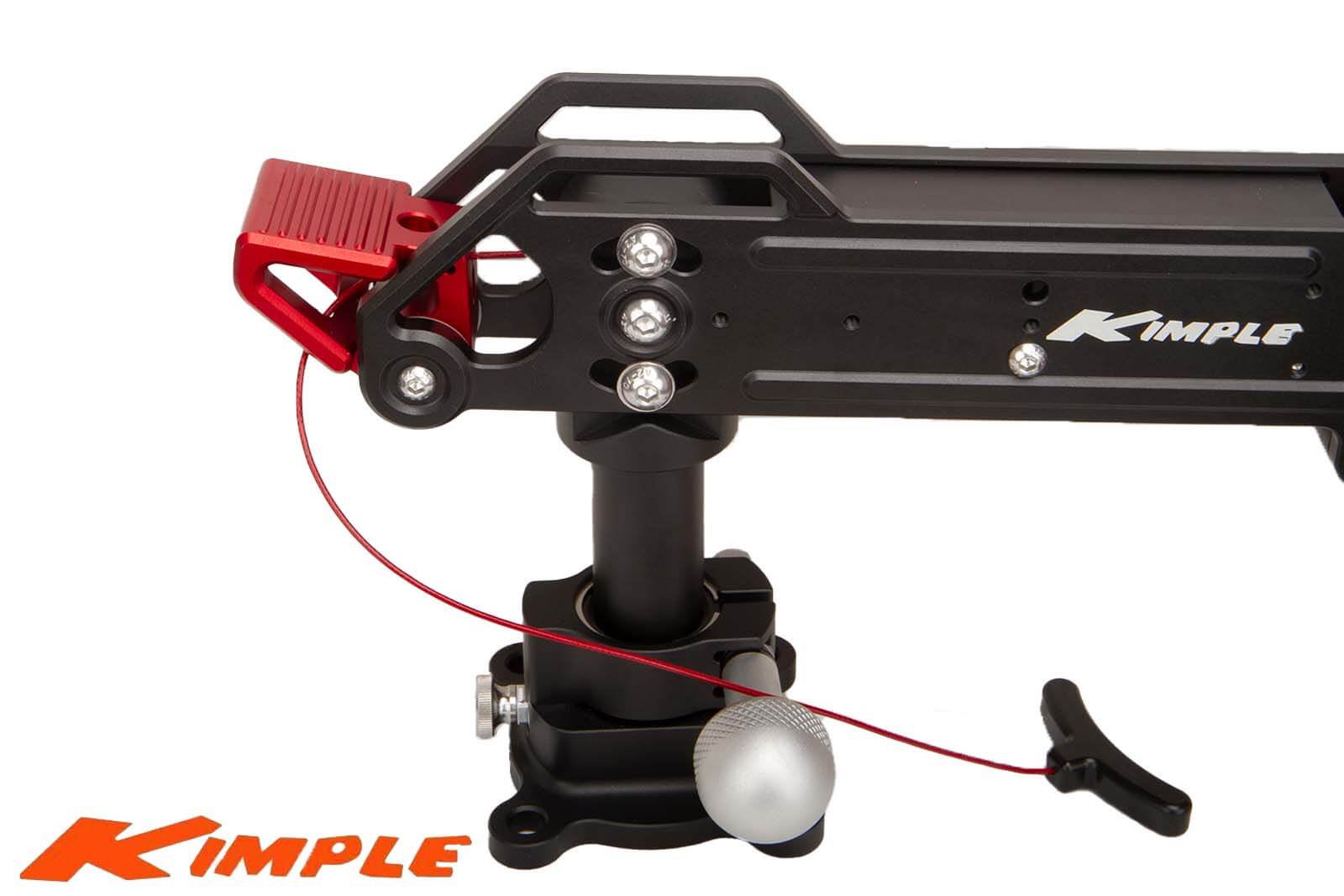

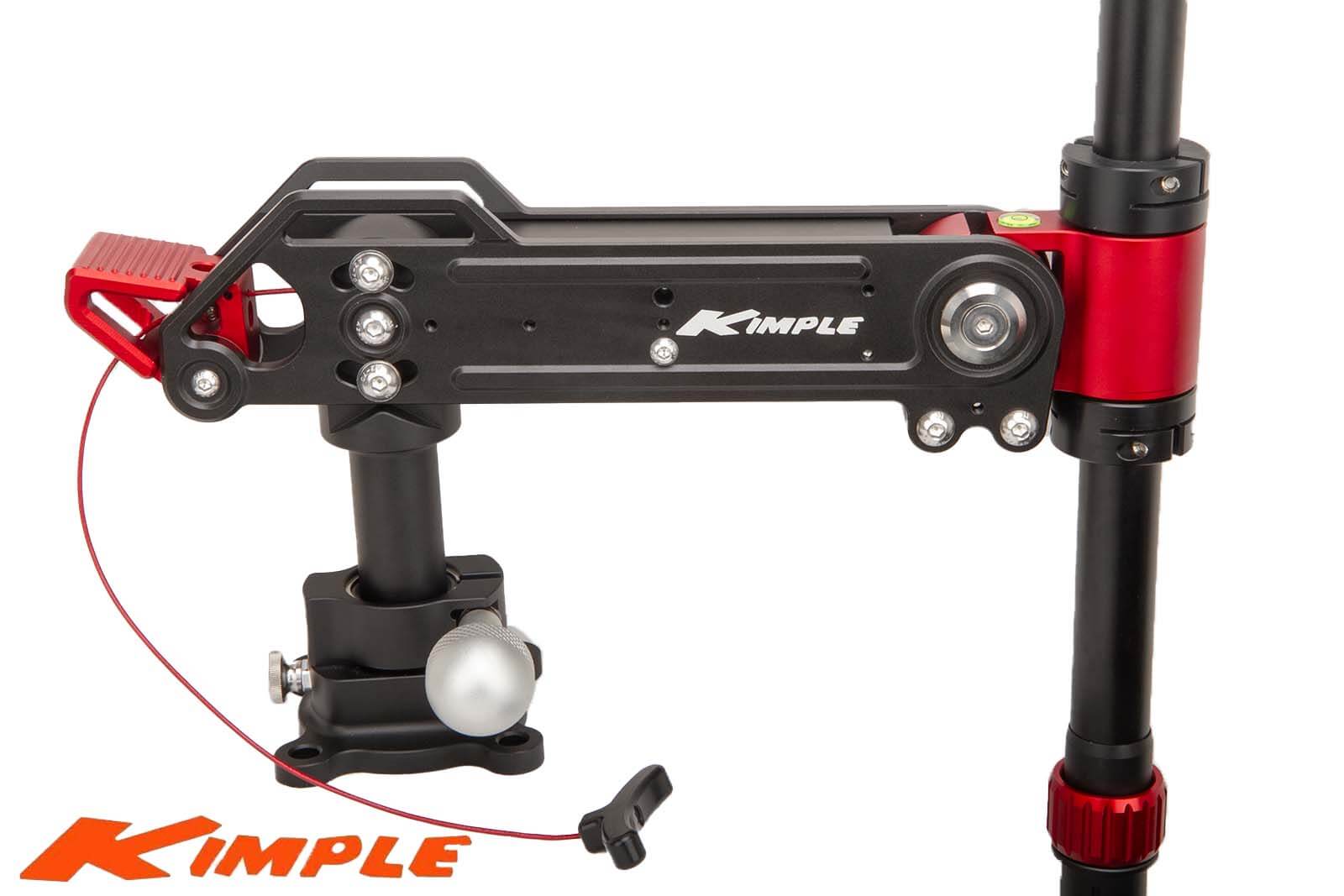

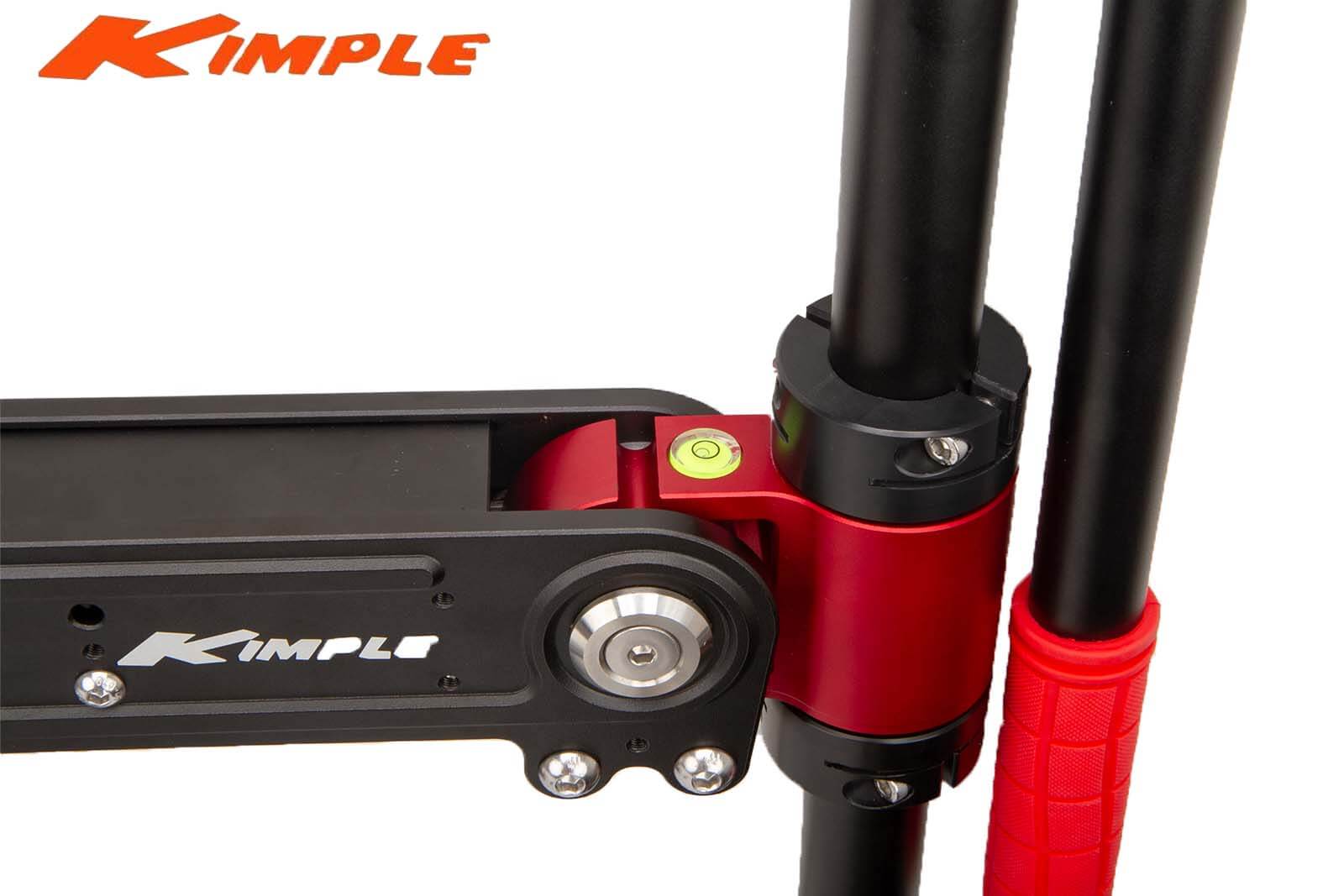

Die Halterung hat ein Kippgelenk. Willst du die Stelle wechseln oder den Geber aus dem Wasser holen, kippst du die Stange samt Geber ins Boot. Die Arretierung des Kippgelenks löst du über den roten Hebel an der Halterung. Den Hebel kannst du direkt mit der Hand betätigen. Alternativ ziehst du am Zugseil, das am Ende einen Griff hat.

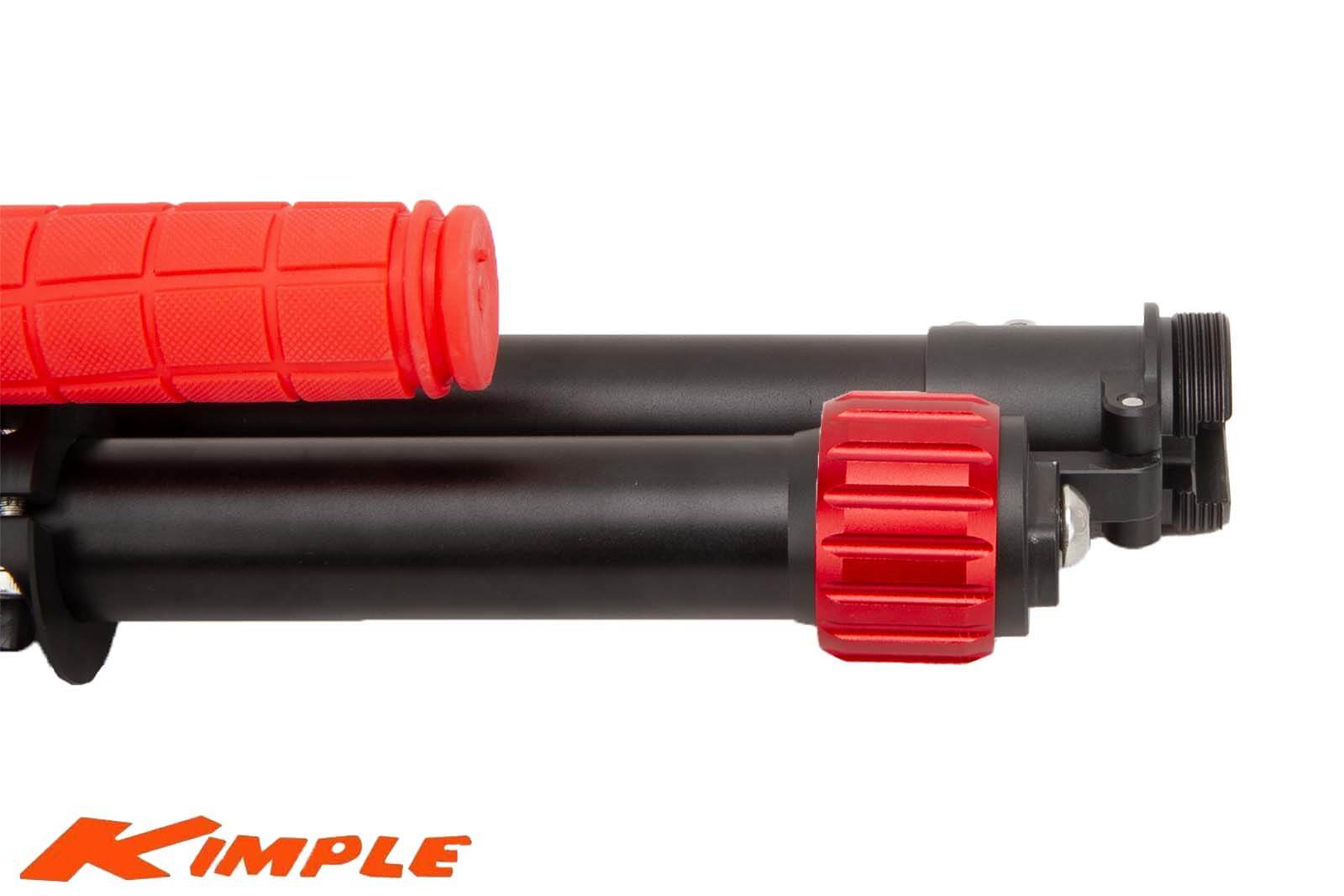

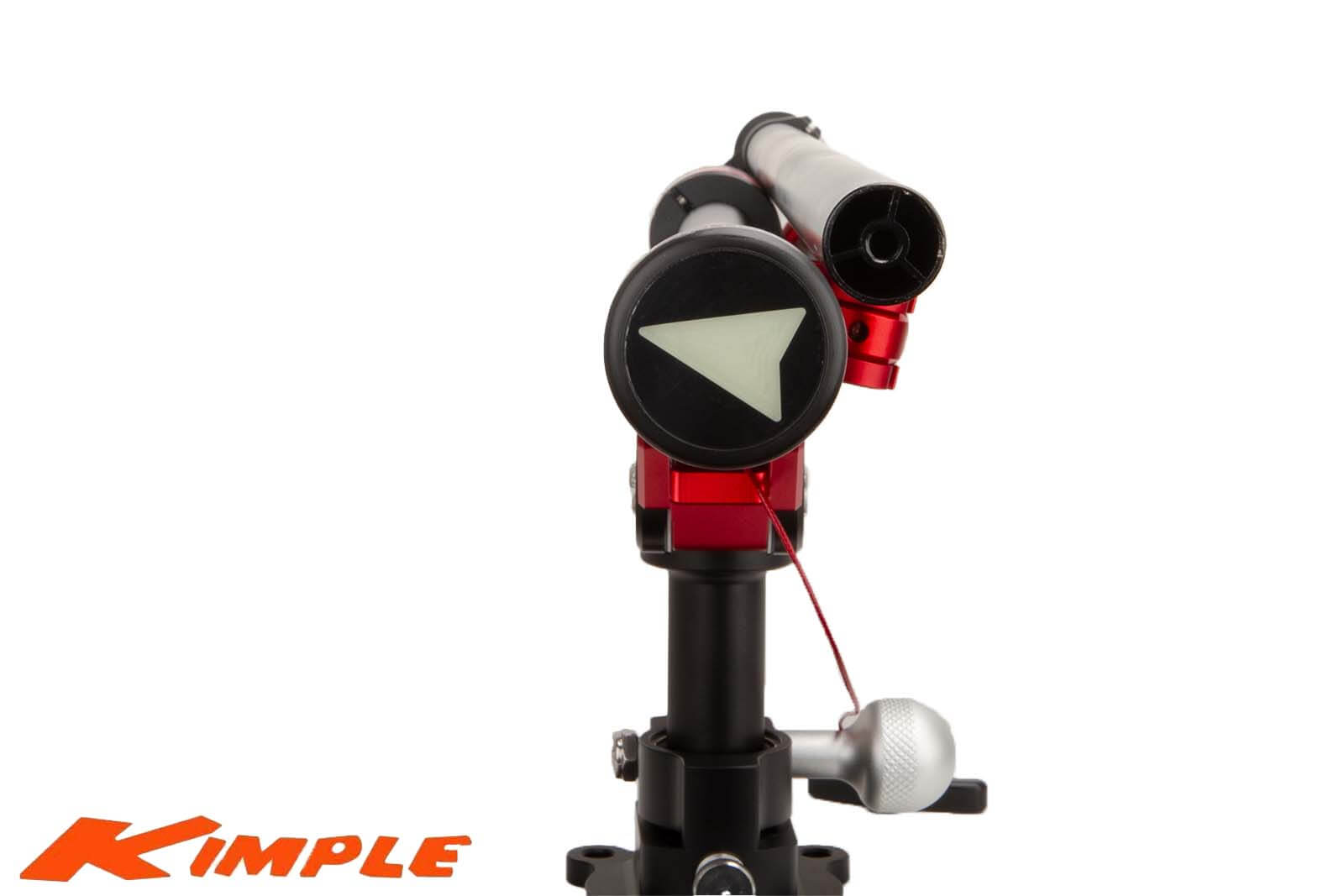

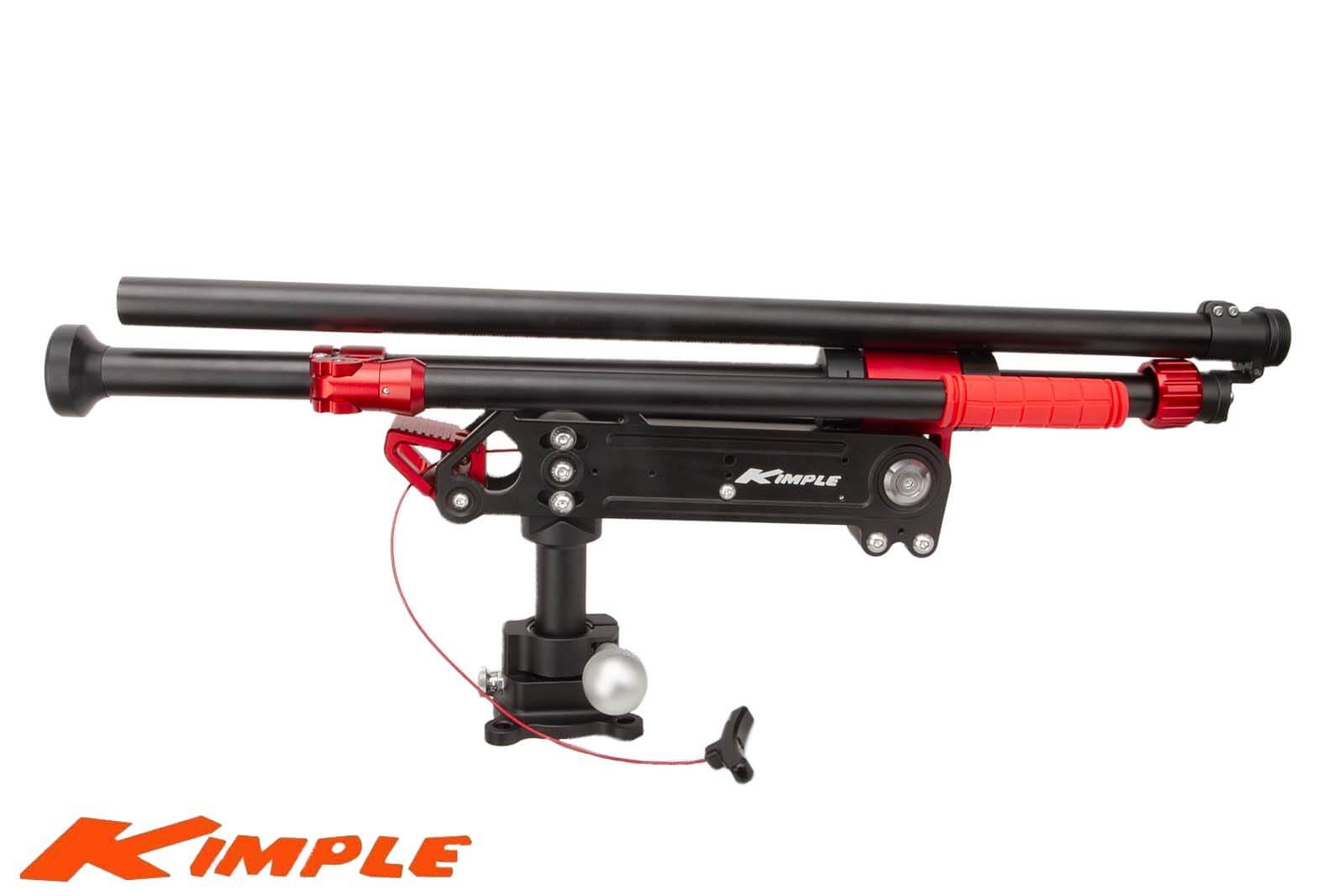

Die Stange besteht aus zwei Teilen, die ein Verbindungsstück zusammenhält. An diesem Verbindungsstück lässt sie sich zusätzlich zusammenklappen. Im Betrieb ist die Stange 145 cm lang, zusammengeklappt 76 cm. Mit der Pinne auf 6 Uhr wird sie damit kompakt genug für den Transport.
Welcher Geber passt?
Der Schaft am unteren Ende hat 29 mm Durchmesser. Das ist dasselbe Maß wie beim Schaft eines Elektromotors. Daran passt jeder Live-Geber, der eine Halterung für einen 29-mm-Schaft hat. Live-Geber bringen eine solche Option zur Schaftmontage im Lieferumfang mit. Damit befestigst du den Geber am unteren Ende der Stange.
Die Kimple Geberstangen im Vergleich
| Merkmal | Manual Transducer Bracket | Foot Controlled Transducer Mount | Foot Controlled Electric Transducer Mount |
| Montage | Boat Clamp oder waagerechte Fläche | Adapterplatte am Bugmotor | Sockelplatte auf Boat Clamp oder Deck |
| Passend für | jedes Boot | Lowrance Ghost / Ghost X, Garmin Force / Force Pro, Minn Kota Ultrex / Ultrex 2 | jedes Boot |
| Drehen | von Hand über die Pinne | elektrisch, 360° | elektrisch, 360° |
| Steuerung | Pinne | Fußpedal und Funkfernbedienung | Fußpedal und Funkfernbedienung |
| Strom | keiner | 12 V DC | 12 V DC |
| Aus dem Wasser | per Hebel oder Zugseil entriegeln, ins Boot kippen | mit dem Bugmotor hochklappen | per Fuß entriegeln, ins Boot kippen |
| Eintauchtiefe einstellbar | ja | nein | ja |
| Werkzeuglos abnehmbar | nein | nein | ja, per Knebelgriff |
| Länge | 145 cm, zusammengeklappt 76 cm | 91 cm | 91,5 cm |
| Gewicht | ca. 4,8 kg | ca. 5,6 kg | ca. 8,3 kg |
| Geberaufnahme | 29-mm-Schaft | 29-mm-Schaft | 29-mm-Schaft |
Technische Daten
| Länge | 145 cm, fest (nicht teleskopierbar) |
| Länge zusammengeklappt | 76 cm |
| Schaftdurchmesser | 29 mm |
| Geberaufnahme | Live-Geber mit Halterung für 29-mm-Schaft |
| Ausrichtung | Pinne, dreht die Stange um die Längsachse |
| Rastpositionen Pinne | 2 Uhr (Bedienung), 6 Uhr (Verstauen) |
| Kippgelenk | in der Halterung, Auslösung per Hebel oder Zugseil |
| Klappgelenk | im Verbindungsstück der beiden Stangenteile |
| Höhenverstellung | Stange in der Halterung verschiebbar, zwischen Pinne und Verbindungsstück |
| Befestigung | vier Schrauben, auf die Kimple Boat Clamp (nicht im Lieferumfang) oder direkt auf eine waagerechte Fläche |
| Material | überwiegend Aluminium, massive Teile gefräst |
| Griff Pinne | Gummi |
| Zugseil | Stahl, ummantelt, mit Kunststoffgriff |
| Gewicht | ca. 4,8 kg |

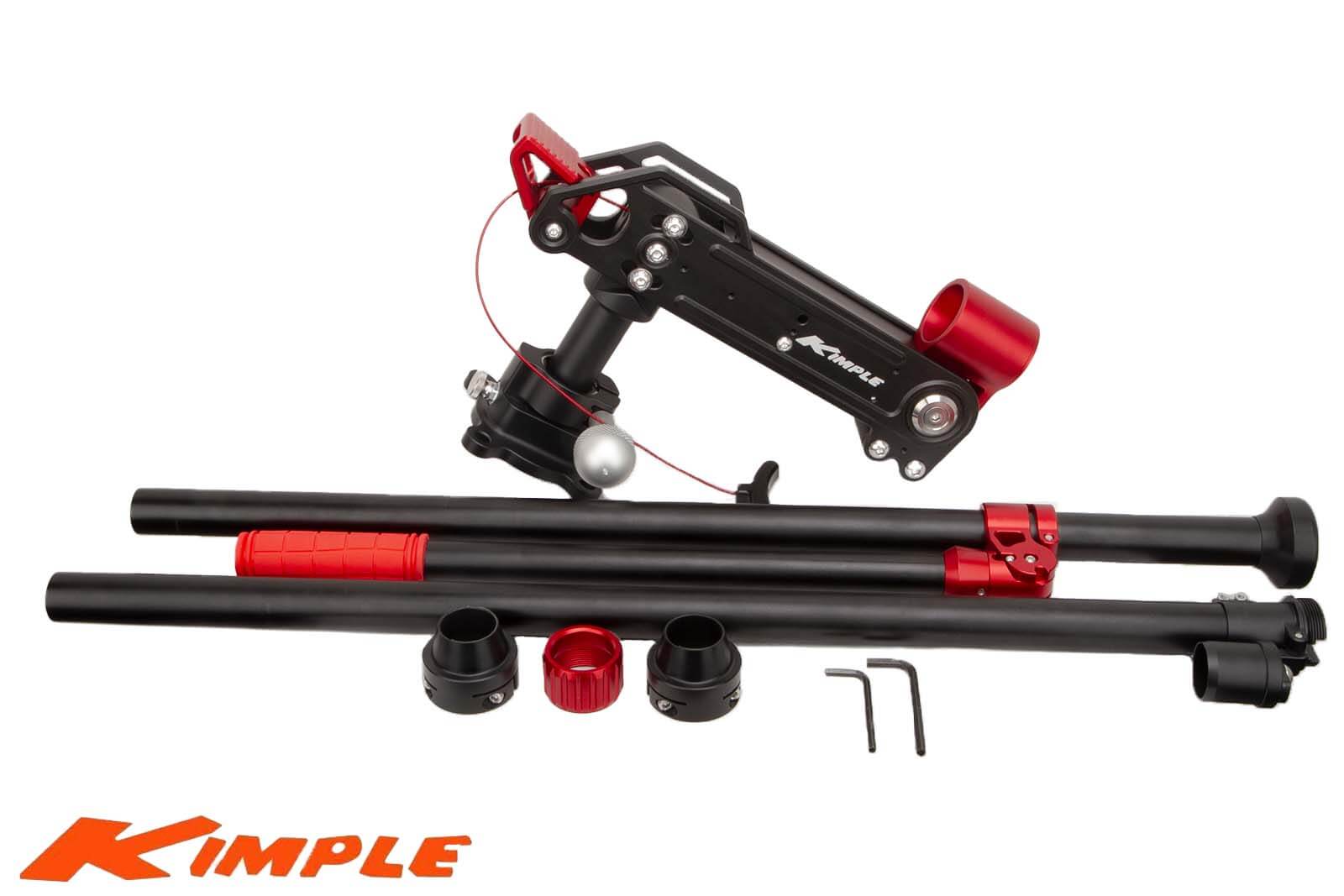

Lieferumfang
- 1 × Kimple Manual Transducer Bracket, in Einzelteilen
- Montagematerial
- Werkzeug für die Schrauben
Nicht enthalten sind die Kimple Boat Clamp und der Geber.
Häufige Fragen
Passt mein Live-Geber an die Stange?
Ja, wenn er eine Halterung für einen 29-mm-Schaft hat. Live-Geber bringen eine Option zur Schaftmontage im Lieferumfang mit. Damit wird der Geber am unteren Ende der Stange befestigt.
Brauche ich zusätzlich die Kimple Boat Clamp?
Nur wenn du ohne Bohren an der Bordwand montieren willst. Dann schraubst du die Halterung mit vier Schrauben auf die Boat Clamp. Alternativ schraubst du sie direkt auf eine waagerechte Fläche des Bootes.
Wie richte ich den Geber aus?
Über die Pinne oben an der Stange. Wenn du sie schwenkst, dreht sich die Stange und mit ihr der Geber. Zum Bedienen rastet die Pinne auf 2 Uhr ein, also leicht nach oben geneigt.
Kann ich einstellen, wie tief der Geber eintaucht?
Ja. Die Stange lässt sich in der Halterung in der Höhe verschieben, und zwar zwischen Pinne und Verbindungsstück.
Wie hole ich den Geber aus dem Wasser?
Du drückst den roten Hebel an der Halterung oder ziehst am Zugseil. Beides löst die Arretierung des Kippgelenks, danach kippst du die Stange ins Boot.
Wie lang ist die Stange zum Verstauen?
76 cm. Sie lässt sich am Verbindungsstück in der Mitte zusammenklappen. Die Pinne stellst du dafür auf 6 Uhr, dann liegt sie parallel an der Stange.
Ist die Stange in der Länge verstellbar?
Nein. Sie ist fest 145 cm lang. Wie tief der Geber eintaucht, regelst du über die Höhenverstellung in der Halterung.
