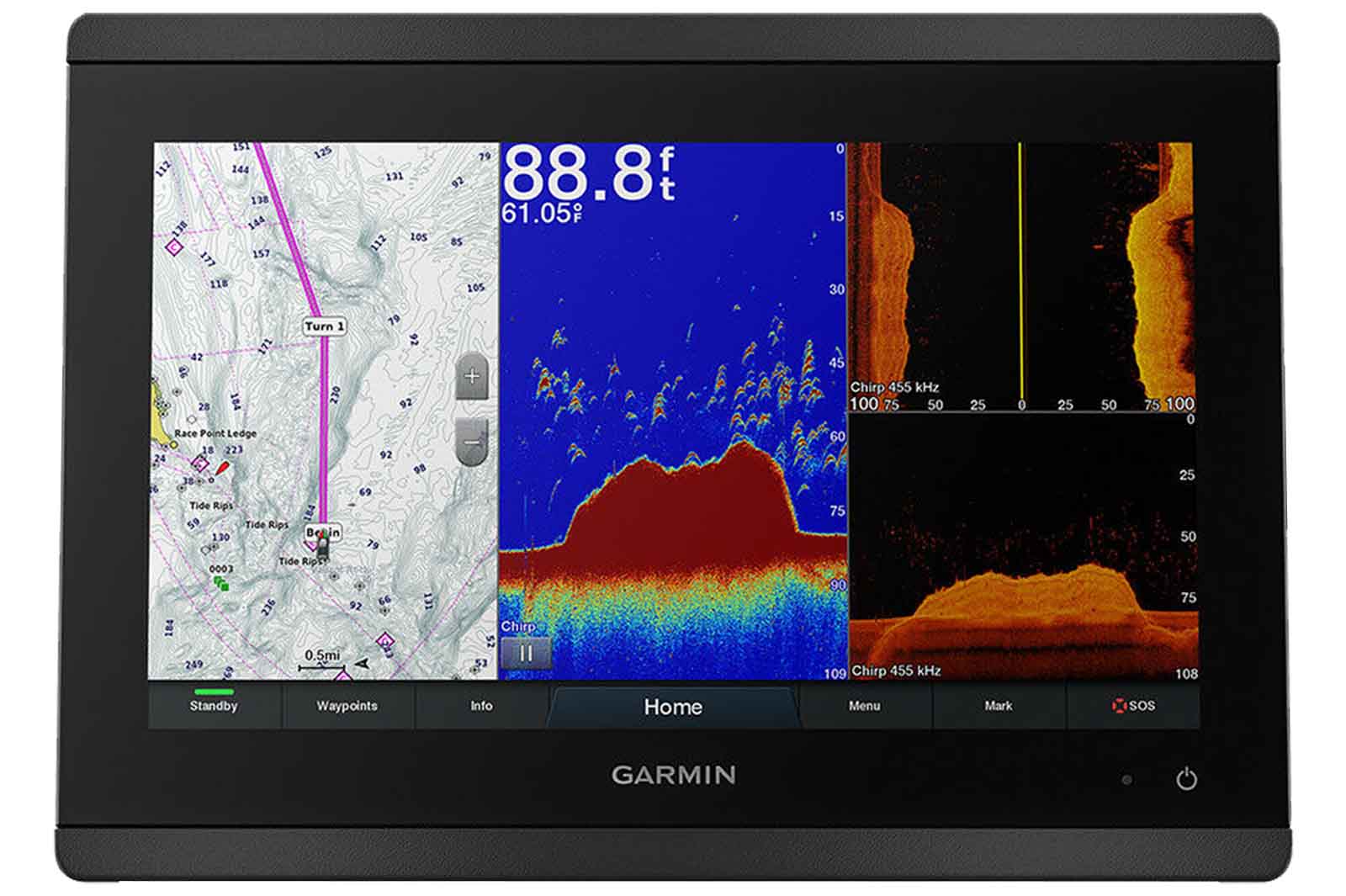

Garmin GPSMAP 8412xsv Echolot & Kartenplotter

Garmin GPSMAP 8412xsv Echolot & Kartenplotter
010-02092-02
0
3.679,00 €
- 20%
UVP 4.619,00 €
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Vorrätig, Lieferfrist 1-3 Tage

Empfohlenes Zubehör (3)
Jarocells Lithium-Ionen-Batterie mit Bluetooth-Batteriecomputer
Jarocells Lithium-Ionen-Batterie mit Bluetooth-Batteriecomputer
Modell: 12 V - 50 A
Artikel-Nr.: JARO-BT50.12
699,50 €
Inhalt: 1 Stück

Vorrätig, Lieferfrist 1-3 Tage

+ 699,50 € 0,00 €
Inhalt: 1 Stück
Garmin LiveScope Plus System
Garmin LiveScope Plus System
Variante: Blackbox inkl. LVS34-Geber
Artikel-Nr.: 010-02706-00
2.099,00 € 2.199,00 €
Inhalt: 1 Stück

Lieferzeit ca. 14 Werktage

+ 2.099,00 € 2.199,00 €
Inhalt: 1 Stück
Garmin Ultra High-Definition Geber
Garmin Ultra High-Definition Geber
Modell: GT56UHD-TM
Artikel-Nr.: 010-13073-00
429,00 € 479,00 €
Inhalt: 1 Stück

Vorrätig, Lieferfrist 1-3 Tage

+ 429,00 € 479,00 €
Inhalt: 1 Stück
Garmin GPSMAP 8412xsv Echolot & Kartenplotter
Garmin GPSMAP 8412xsv Echolot  & Kartenplotter Inhaltsverzeichnis...
mehr

Garmin GPSMAP Logo

Garmin GPSMAP 8412xsv Echolot  & Kartenplotter

Inhaltsverzeichnis
  1. Produktdetails
  2. Anschlüsse an der Gehäuserückseite
  3. Lieferumfang


Produktdetails

Allgemein
Maße 30,3 cm × 21,6 cm × 7,6 cm
Displaygröße in cm [B x H] 25,7 × 14,5 cm; 30,7 cm diagonal
Displaygröße in Zoll [B x H] 10,3 × 6,4 Zoll; 12 Zoll diagonal
Displayauflösung [B x H] 1920 × 1080 Pixel
Displayart FHD-Display, IPS-Touchscreen
Gewicht 2,7 kg
Wasserdichte IPX7
Display polarisiert Ja
Kompatibel mit J1939 Ja
GPS-Antenne Intern oder extern über NMEA 2000
Receiver GPS-/GLONASS-/Galileo-Empfänger mit 10 Hz
Übertragungsleistung 1 kW bei traditionellem Betrieb; 1 kW bei CHIRP
Anschlüsse für Garmin Marine­netzwerk 2
Montagemöglichkeiten Montage mit Haltebügel, bündig oder flach (Garmin bietet keine Befestigungsteile und kein Zubehör für eine flache Montage; spezielles Werkzeug und Wissen sind erforderlich).
Leistungsaufnahme
Typische Stromaufnahme bei 12 V DC 1,3 A
Max. Stromaufnahme bei 10 V DC 45 W
Max. Stromaufnahme bei 12 V DC 6,0 A
Hinweis!
Zwei der wichtigsten Kennzahlen sind: 1. die  Pixeldichte für die Bewertung der Displayqualität und 2. der  Stromverbrauch für die Verwendung einer optimal dimensionierten Batterie.
Pixeldichte 195,19 PPI
max. Stromverbrauch

37,2 Watt und 3,1 Ah bei 12 Volt (mit der  empfohlenen Batterie von Jarocells kannst du das Echolot bei maximaler Leistung 16 Stunden betreiben, bis die Batterie leer ist).

Karten und Speicher
Unterstützung von Datenkarten 2 SD-Speicherkarten (auf der Rückseite des Geräts)
Wegpunkte 5.000
Routen 100 (mit jeweils 250 Wegpunkten)
Trackaufzeichnung 50.000 Punkte, 50 gespeicherte Tracks
Outdoor-Freizeitfunktionen
Gezeitentabellen mit optionaler BlueChart Karte Ja
Kartenplotterfunktionen
Mit Garmin Radar kompatibel Ja
Mit Garmin Sonar kompatibel Ja
Mit Garmin SmartMode kompatibel (anpassbare Bildschirmvoreinstellungen) Ja
Unterstützt AIS (Nachverfolgung der Position des Zielbootes) Ja
Unterstützt DSC (Anzeige der Positionsdaten von DSC-fähigem UKW-Funk) Ja
Unterstützt mit FUSION-Link kompatible Radios Ja
Unterstützt GSD-Blackbox-Echolote Ja
Unterstützt GCV-Blackbox-Echolote Ja
Mit ActiveCaptain kompatibel Ja
Garmin Helm kompatibel Ja
Mit GRID (Garmin-Remote-Eingabegerät) kompatibel Ja
Kompatibel mit Funkfernbedienungen Ja
Segelfunktionen Ja
Echolot Ja
Echolotfunktionen und technische Daten
Zweifrequenz-Echolot Ja
Doppelsendekegel Ja
Unterstützte Frequenzen Traditionell: 50/200, 77/200, 83/200
Einzelkanal-CHIRP: 40 bis 250
Dualkanal-CHIRP: 40 bis 250
SideVü/ClearVü: CHIRP: 260/455/800
Ultra-HD-ClearVü: 0,8 MHz (800 kHz), CHIRP-Bereich: 760 bis 880 kHz
Ultra-HD-SideVü: 1,2 MHz (1.200 kHz), CHIRP-Bereich: 1.060 bis 1.170 kHz

(abhängig vom Geber)
Übertragungsleistung 1 kW traditional; 1 kW CHIRP
CHIRP Echolot Technologie Ja
ClearVü Ja
SideVü Ja
Maximale Tiefe 1.500 Meter bei 1 kW (Tiefenmessvermögen abhängig von Gewässerboden und anderen Wasserbedingungen)
Verbindungen
Mit NMEA 2000 kompatibel Ja
Anzahl der Stifte des Gebers 1 12-PIN-Echolotanschluss, 1 8-PIN-Echolotanschluss, 1 LVS-Echolot
NMEA 0183-Eingänge 1 Differenzialanschluss
NMEA 0183-Ausgänge 1 Differenzialanschluss
Videoeingänge 1 BNC-Composite-Anschluss

1 HDMI-Anschluss (mit HDCP kompatibel)
Videoausgänge 1 HDMI-Anschluss
Drahtlose Konnektivität Ja
USB-Anschluss Ja
Zusätzliches
Zusätzliches Unterstützt gesprochene akustische Warnungen


Anschlüsse bei dem Garmin GPSMAP 8412xsv

Das Garmin GPSMAP 8412xsv hat
hat 13 Anschlüsse auf der Rückseite.

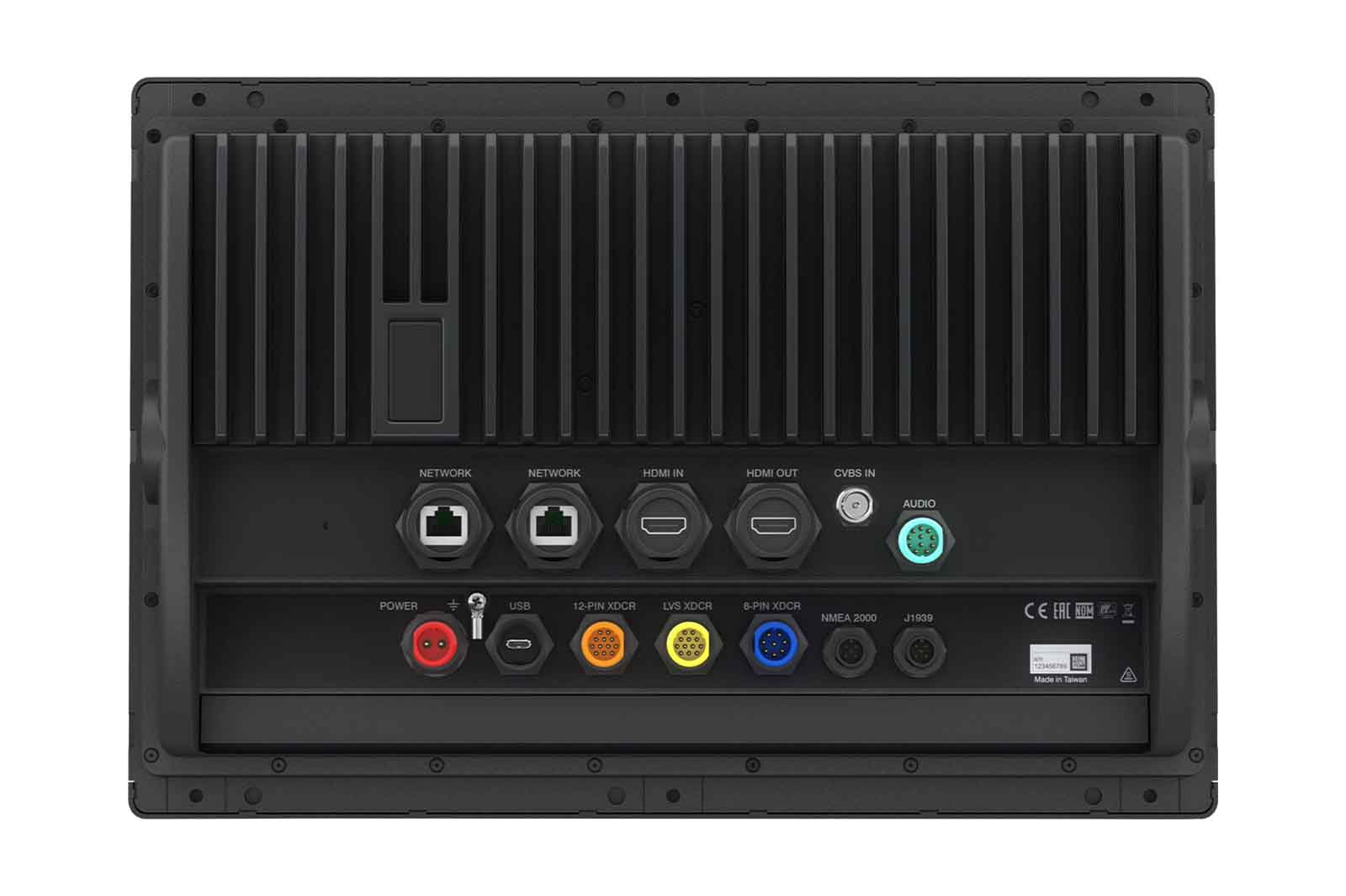

Anschlüsse an der Gehäuserückseite

An der Rückseite des Gehäuses befinden sich neun Anschlussbuchsen für Stecker. Das Echolot Garmin GPSMAP 8412xsv verfügt über Anschlüsse für:

  • 2× Ethernet (NETWORK)
  • HDMI-Eingang (HDMI IN)
  • HDMI-Ausgang (HDMI OUT)
  • Komposit-Videoeingang (CVBS)
  • Ausgang für Audio und NMEA 0183 (AUDIO)
  • Stromkabel (POWER)
  • Micro-USB-Anschluss (USB)
  • 12-poliger Geberanschluss (12-PIN XDCR)
  • LiveScope-Geberanschluss (LVS XDCR)
  • 8-poliger Geberanschluss (8-PIN XDCR)
  • NMEA 2000
  • J1939



Lieferumfang


GPSMAP 8412xsv Gerätekopf (Head Unit) Garmin GPSMAP 8412xsv Echolot – Gerätekopf (Head-Unit) Ja
Garmin Schutzabdeckung für GPSMAP 8412xsv Garmin Schutzabdeckung für GPSMAP 8412xsv Ja
Garmin Stromkabel für GPSMAP 8412xsv Garmin Stromkabel (010-12797-00) Ja
Garmin NMEA 2000 T-Connector NMEA 2000 T-Connector Ja
Garmin NMEA 2000 Drop-/Backbone-Kabel, 2 Meter Länge NMEA 2000 Drop-/Backbone-Kabel, 2 Meter Ja
Garmin Bügelhalterung für GPSMAP 8412xsv Bügelhalterung Ja
Garmin Montageset mit Dichtung für Einbaumontage für GPSMAP 8412xsv Montageset mit Dichtung für Einbaumontage Ja
Klickränder zum Aufsetzen für Garmin GPSMAP 8412xsv Klickränder zum Aufsetzen Ja
Garmin GT65UHD-TM Geber 010-13073-00 Garmin GT56UHD-TM Geber (010-13073-00 ) Ja
Bedienungsanleitung Bedienungsanleitung Ja
