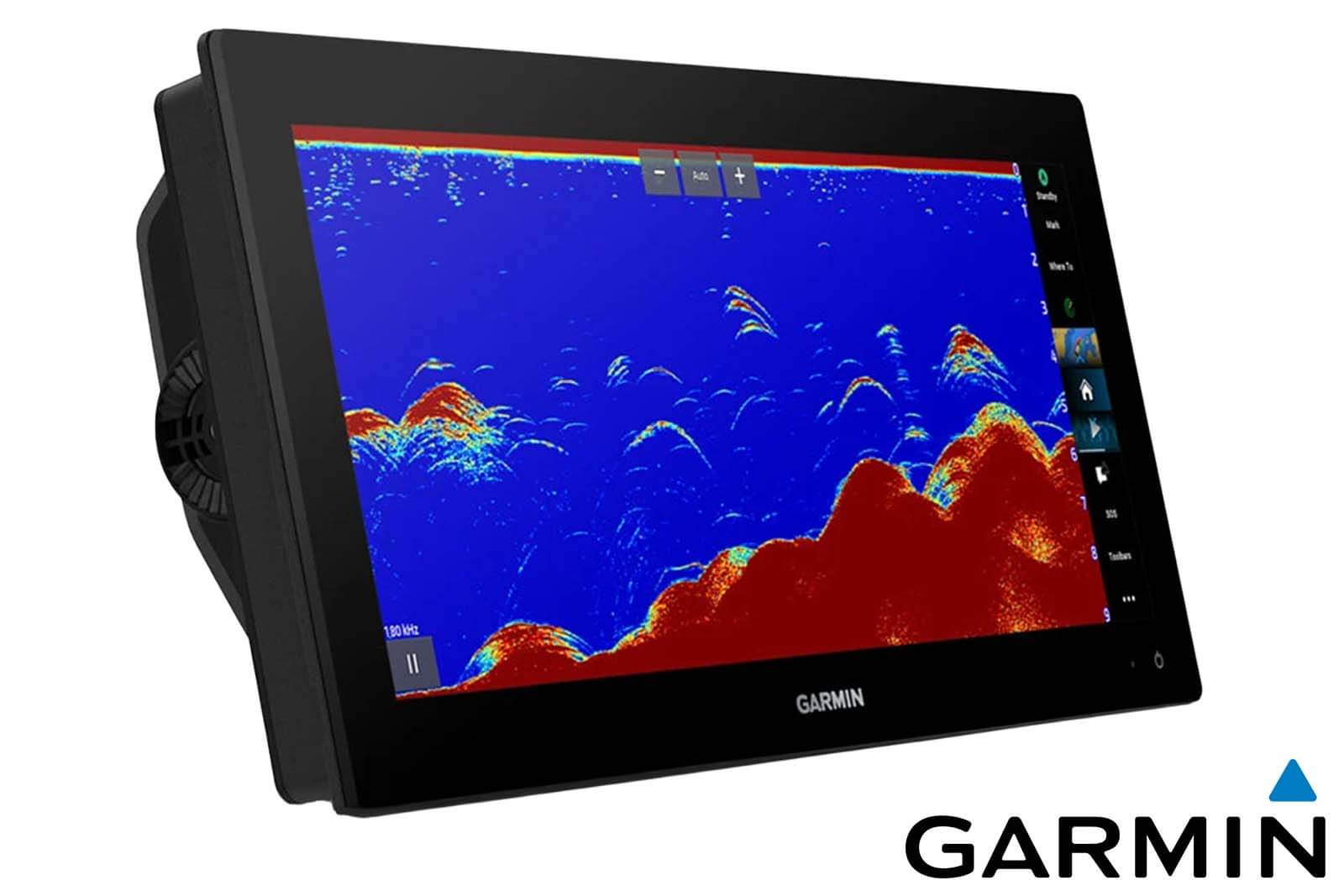

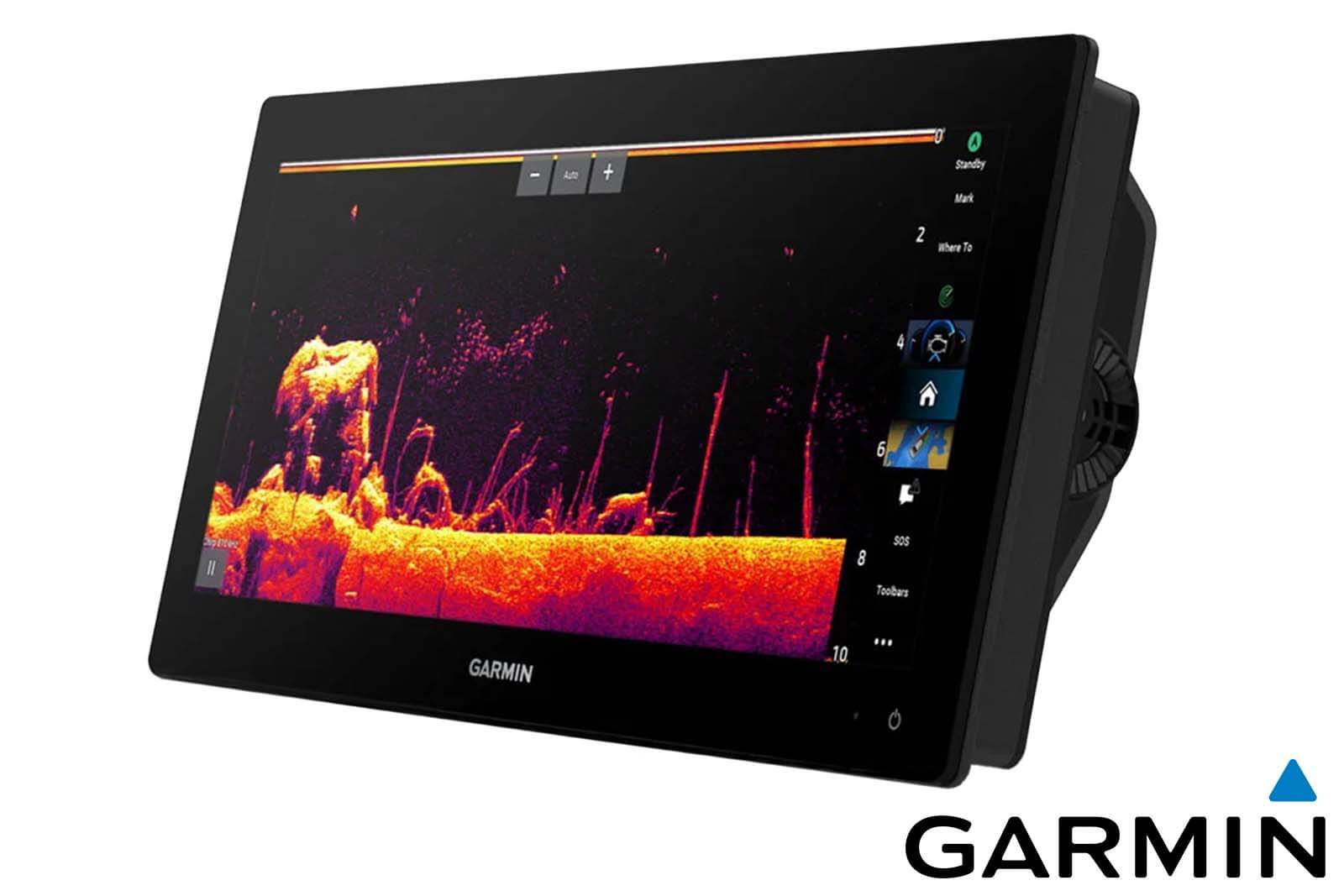

Garmin GPSMAP 1523xsv Echolot & Kartenplotter
4.049,99 €
- 10 % UVP 4.499,99 €*
Lieferzeit ca. 5 Werktage
-
Garmin Bügelhalterung für GPSMAP
-
SUNVISOR Sonnenschutz für Garmin Echolote
-
SUNVISOR Sonnenschutz für Garmin Echolote
Garmin GPSMAP 1523xsv Echolot & Kartenplotter
- Produktdetails
- Anschlüsse an der Gehäuserückseite
- Lieferumfang
Produktdetails
| Allgemein | |
| Maße | 38,9 x 17,9 x 8,3 cm |
| Displaygröße in cm [B x H] | 34,6 x 12,9 cm; 36,8 cm diagonal |
| Displaygröße in Zoll [B x H] | 13,6 x 5,1 Zoll; 14,5 Zoll diagonal |
| Displayauflösung [B x H] | 1920 x 720 Pixel |
| Displayart | Ultrawide-Display, IPS-Touchscreen |
| Gewicht | 3,3 kg |
| Wasserdichte | IPX7 |
| Montagemöglichkeiten | Haltebügel, bündig oder flach |
| GPS-Antenne | Intern oder extern über NMEA 2000 |
| Receiver | Hochempfindlich mit 10 Hz |
| Übertragungsleistung | 1 kW bei traditionellem Betrieb; 1 kW bei CHIRP |
| Anschlüsse für Garmin Marinenetzwerk | 2 |
| USB-Anschluss | 1 |
| Leistungsaufnahme | |
| Typische Stromaufnahme bei 12 V DC | 2,4 A |
| Max. Stromaufnahme bei 10 V DC | 56,9 W |
| Max. Stromaufnahme bei 12 V DC | 4,2 A |
| Pixeldichte | 141,42 PPI |
| max. Stromverbrauch | 56,9 Watt und 4,2 A bei 12 Volt: Mit der empfohlenen Batterie von Jarocells kannst du das Echolot bei maximaler Leistung etwa 14 Stunden betreiben, bis die Batterie leer ist. Hier findest du weitere Informationen über die Batterieauswahl für Echolote. |
| Karten und Speicher | |
| Vorinstallierte Karten | Weltweite Basiskarte |
| Steckplatz für Speicherkarten | 2x microSD (auf der Rückseite des Geräts) |
| Wegpunkte | 5.000 |
| Trackaufzeichnung | 50.000 Punkte, 50 gespeicherte Tracks |
| Routen | 100 |
| Kartenplotterfunktionen | |
| Garmin Radar | |
| Garmin Sonar | |
| Kompatibel mit Garmin Smartmode (anpassbare Bildschirmvoreinstellungen) | |
| AIS (Nachverfolgung der Position des Zielbootes) | |
| DSC (Anzeige der Positionsdaten von DSC-fähigem UKW-Funk) | |
| Fusion-Link | |
| Kompatibel mit ActiveCaptain | |
| Kompatibel mit Fernbedienungen | |
| Unterstützt GSD-Blackbox | |
| Unterstützt GCV-Blackbox | |
| Unterstützt Sprachbefehle | |
| Segelfunktionen | |
| Alarmansagen | |
| Onehelm-Unterstützung | |
| Echolotfunktionen | |
| Zweifrequenz-Echolot | |
| Doppelsendekegel | |
| Echolotaufzeichnung | |
| Rückspulfunktion | |
| Bottom-Lock (zeigt Ergebnis von unten nach oben) | |
| Protokollierung und grafische Darstellung der Wassertemperatur | |
| Unterstützte Frequenzen | |
| Traditionell | 50/77/83/200 kHz |
| CHIRP | Low, Medium, High |
| UHD ClearVü / SideVü | 800/1200kHz (abhängig vom Geber) |
| ClearVü | 260/455/800 kHz |
| CHIRP ClearVü | |
| Max. Tiefe | 1.500 Meter bei 1 kW (Tiefenmessvermögen abhängig von Bodentyp und anderen Wasserbedingungen) |
| Verbindungen | |
| Drahtlose Konnektivität | |
| J1939 | |
| NMEA 2000 | |
| NMEA 0183 | |
| 1x Eingang | |
| 1x Ausgang | |
| Anschluss des Gebers | 12-polig (orange) |
| Videoeingang | |

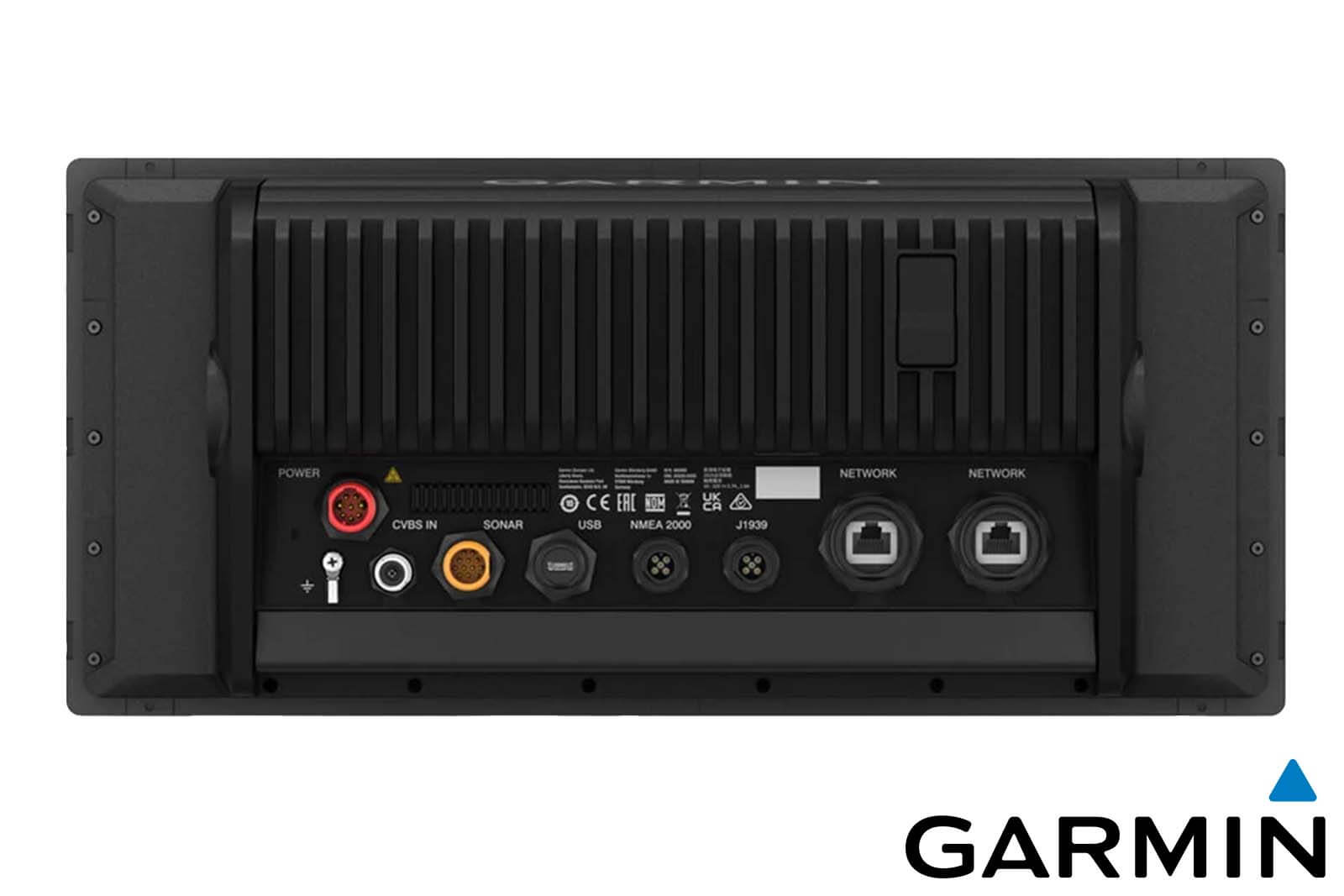

8 Anschlüsse auf der Rückseite.
Anschlüsse an der Gehäuserückseite
An der Rückseite des Gehäuses befinden sich 8 Anschlussbuchsen für Stecker. Das Echolot Garmin GPSMAP 1523xsv verfügt über:
- Anschluss für Stromkabel und NMEA 0183 (POWER)
- Composite-Videoeingang (CVBS IN)
- Geberanschluss, 12-polig (SONAR)
- Micro-USB-Anschluss (USB)
- NMEA 2000
- J1939
- 2x Ethernet-Anschluss (NETWORK)
Der Lieferumfang enthält ein Adapter, um 8-polige Geber an der Rückseite des Echolots anzuschließen, das einen 12-poligen Anschluss hat.
Lieferumfang
 | Garmin GPSMAP 1523xsv Echolot – Gerätekopf (Head-Unit) | |
 | Garmin Schutzabdeckung für GPSMAP 1523xsv (010-12989-04) | |
 | microSD-Karte | |
 | Garmin Stromkabel (010-12550-00) | |
 | Garmin NMEA 2000 T-Connector (010-11078-00) | |
 | Garmin NMEA 2000 Drop-/Backbone-Kabel, 2 Meter (010-11076-00) | |
 | Garmin Adapterkabel für 8-Pin-Geber an 12-Pin-Echolot (010-12122-10) | |
 | Garmin Montageset mit Dichtung für Einbaumontage (010-12991-04) | |
 | Bedienungsanleitung | |
