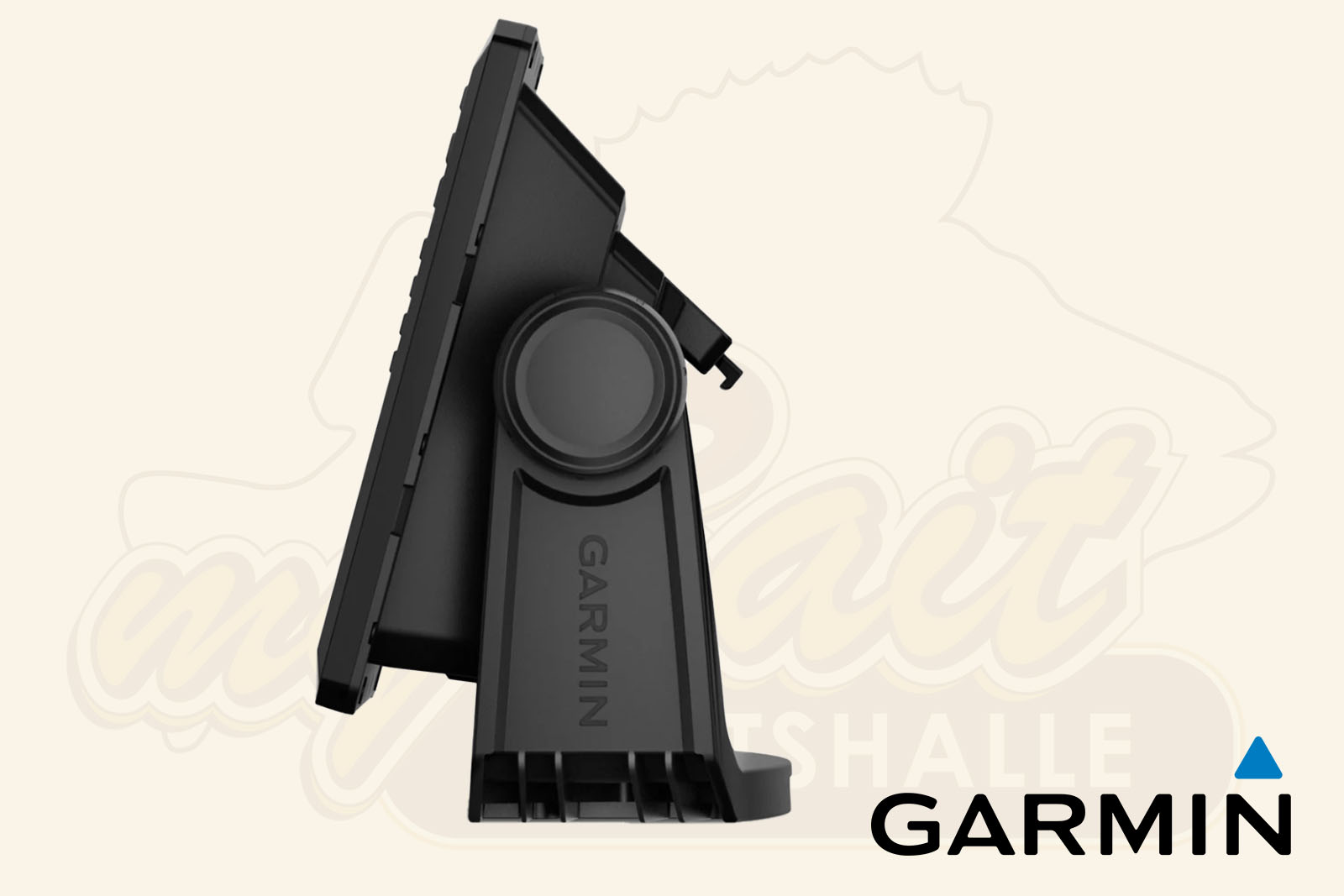

Garmin ECHOMAP UHD2 92sv Echolot

Name: Garmin ECHOMAP UHD2 92sv Echolot
Brand: Garmin
SKU: 010-02687-01-60R
Price: 1199 EUR
Availability: InStock

Garmin

Artikel-Nr. 010-02687-01-60R

1.199,00 €

- 14.95 % UVP 1.409,80 €*

Inhalt: 1 Stück

Woanders günstiger gesehen?

Fragen zum Artikel Bewerten

Bestellbar – ca. 1 Woche

Modell

inkl. GT56UHD-Geber + Seekarte

mit Geber

ohne Geber

Garmin ECHOMAP UHD2 92sv Echolot

Empfohlenes Zubehör (4)

SUNVISOR Sonnenschutz für Garmin Echolote

Ausführung: normal | Modell: ECHOMAP UHD2 92sv
Alle Modelle ansehen

Regulärer Preis: 65,95 €

Auf Lager – Versand 1–3 Werktage
SUNVISOR Sonnenschutz für Garmin Echolote

Ausführung: high speed | Modell: ECHOMAP UHD2 92sv
Alle Modelle ansehen

Varianten ab 65,95 €
Regulärer Preis: 76,95 €

Auf Lager – Versand 1–3 Werktage
Echolotkoffer

Größe: Mittel
Alle Modelle ansehen

Varianten ab 27,00 €
Regulärer Preis: 57,00 €

Auf Lager – Versand 1–3 Werktage
RAM Mount Echolothalter für Garmin-Echolote

Modell: RAM-D-115-C (D-Kugel)
Alle Modelle ansehen

Varianten ab 50,90 €
Verkaufspreis: 206,90 € UVP Regulärer Preis: 242,95 € (14.84% gespart)

Auf Lager – Versand 1–3 Werktage

Weitere Varianten

Produktnummer	Modell	Lieferzeit	Stückpreis
010-02687-01	mit Geber	Auf Lager – Versand 1–3 Werktage	1.069,00 € UVP 1.249,90 € (14.47% gespart)
010-02687-00	ohne Geber	Auf Lager – Versand 1–3 Werktage	1.039,00 € UVP 1.149,90 € (9.64% gespart)
010-02687-01-60R	inkl. GT56UHD-Geber + Seekarte	Bestellbar – ca. 1 Woche	1.199,00 € UVP 1.409,80 € (14.95% gespart)

Garmin ECHOMAP UHD2 92sv Echolot & Fischfinder

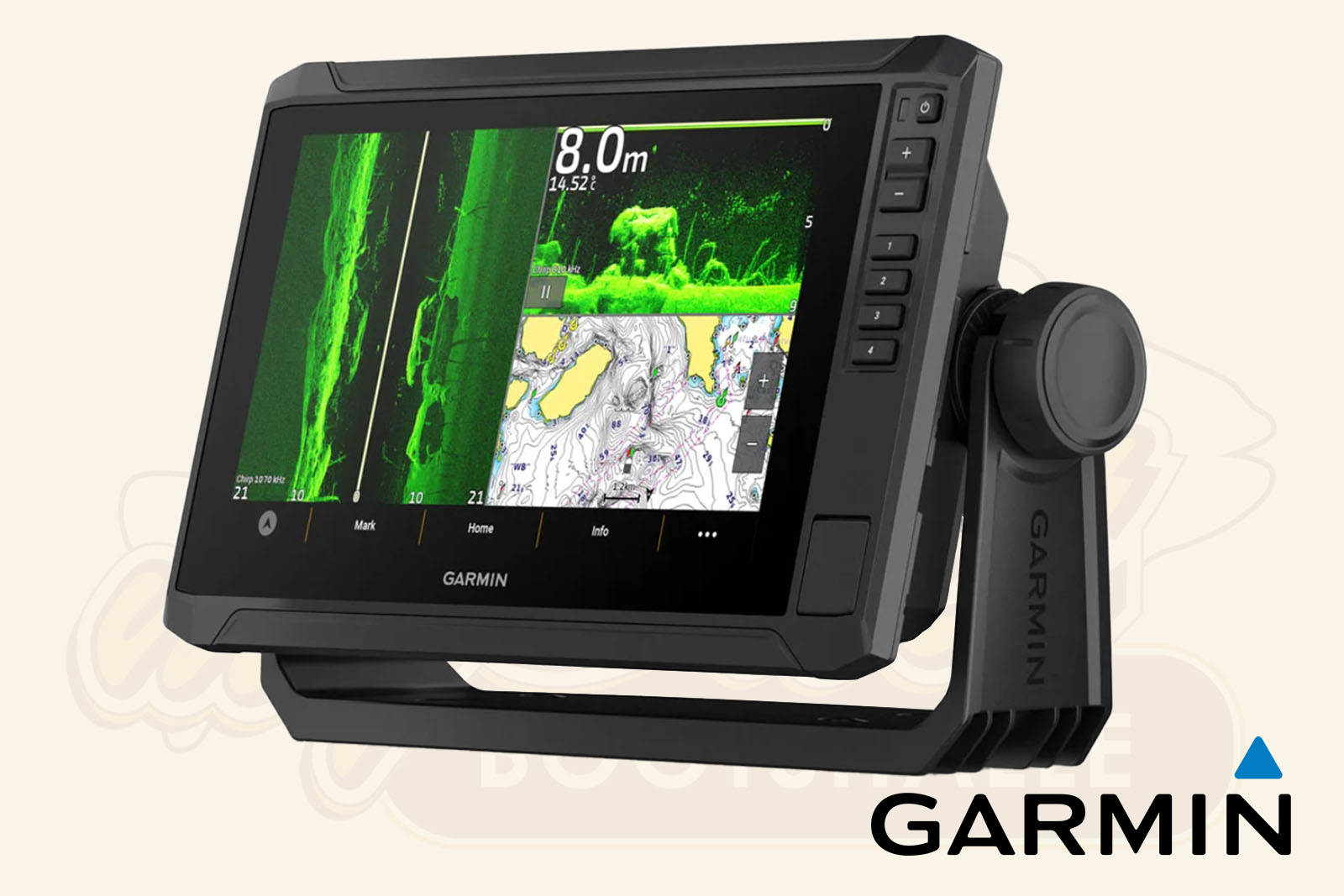

Das Garmin ECHOMAP UHD2 92sv ist ein 9-Zoll-Echolot mit Kartenplotter für Boots- und Angeltouren auf Binnengewässern und Küste. Auf dem hochauflösenden Display kombinierst du klassisches CHIRP-Sonar mit CHIRP ClearVü und SideVü – in diesem Bundle über den Ultra-HD-Geber GT56UHD-TM. Bedient wird per Tasten (kein Touchscreen), navigiert mit 10-Hz-GPS sowie Garmin Navionics+, BlueChart g3 und Quickdraw Contours. Über WLAN, die ActiveCaptain-App und das Garmin-Marinenetzwerk holst du dir Software-Updates – und das Gerät ist mit dem Panoptix-LiveScope-System kompatibel.

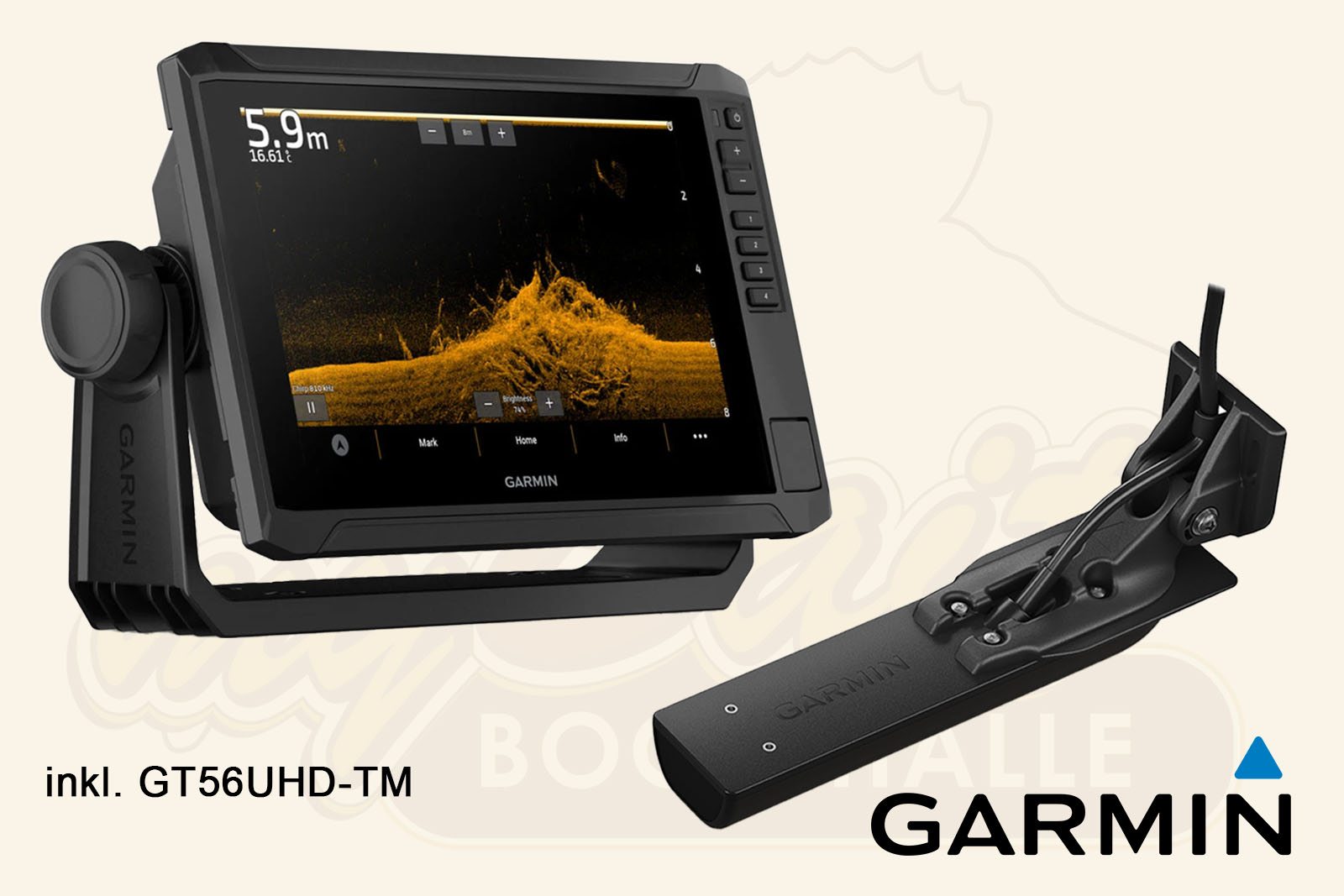

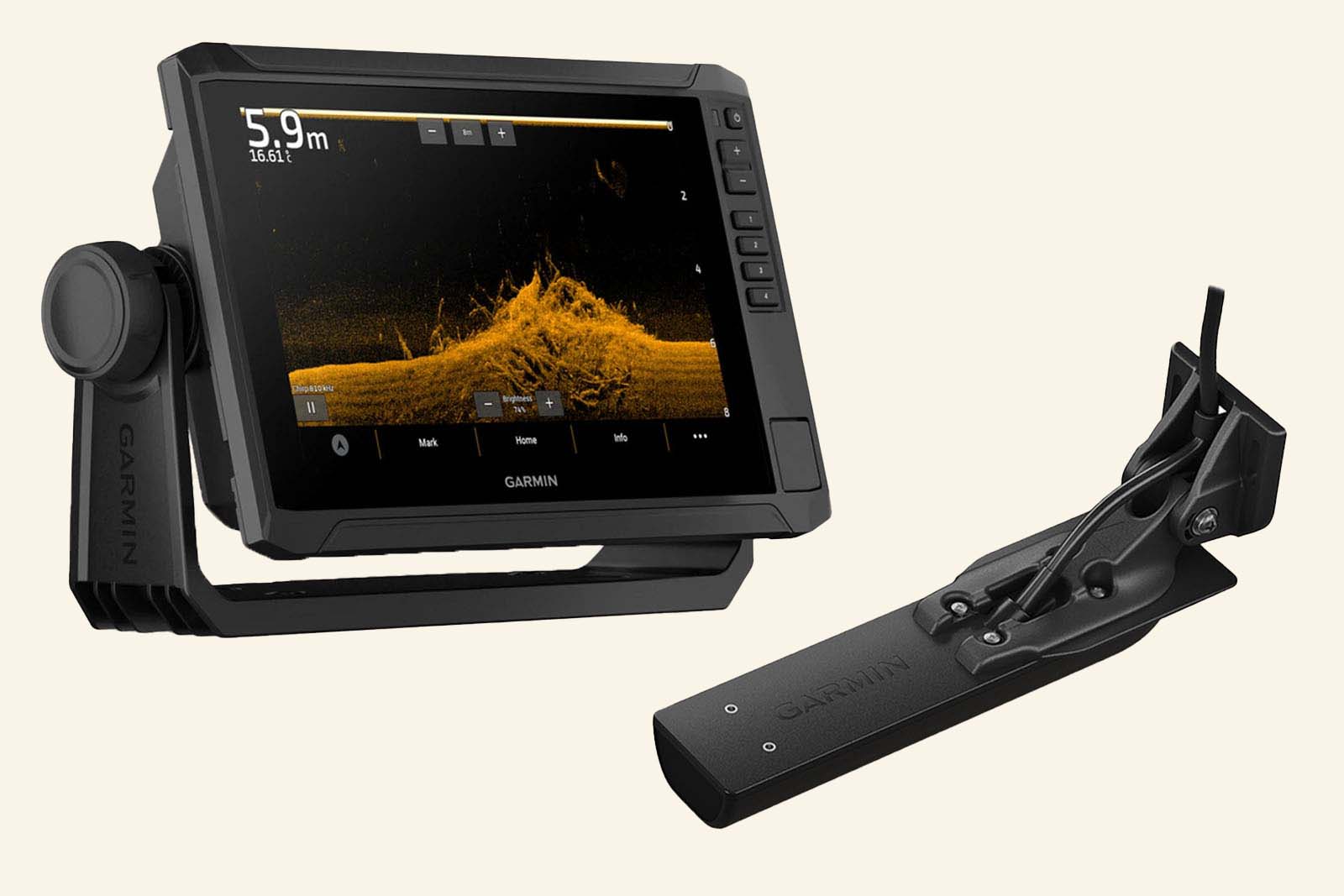

Du bekommst das ECHOMAP UHD2 92sv bei uns in drei Varianten: ohne Geber, inkl. GT56UHD-TM-Geber – oder als Komplett-Bundle inkl. Geber und vorinstallierter Garmin Navionics+ Seekarte „Binnengewässer Deutschland“, mit dem du sofort startklar bist.

Inhaltsverzeichnis

Produktdetails
Anschlüsse an der Gehäuserückseite
Häufig gestellte Fragen
Lieferumfang

Produktdetails zum ECHOMAP UHD2 92sv

Allgemein
Abmessungen	26,4 cm × 16,6 cm × 8 cm
Anzeigengröße (B × H ; D)	19,8 cm × 11,5 cm; 22,9 cm (9 Zoll) Diagonale
Anzeigenauflösung (B × H)	1024 × 600 Pixel
Anzeigentyp	WSVGA, TN
Gewicht	1,3 kg
Wasserdichtigkeit	IPX7
Max. Leistungsaufnahme	20,7 W / 3,5 A
Montagemöglichkeiten	Montage mit Haltebügel oder bündig
Integrierter GPS-Empfänger	10 Hz
Garmin-Marinenetzwerk-Anschlüsse	1

Hinweis!

Zwei der wichtigsten Kennzahlen sind: 1. die Pixeldichte für die Bewertung der Displayqualität und 2. der Stromverbrauch für die Verwendung einer optimal dimensionierten Batterie.

Pixeldichte	132 PPI
max. Stromverbrauch	20,7 Watt und 3,5 A bei 12 Volt: Mit der empfohlenen Batterie von RoyPow kannst du das Echolot bei maximaler Leistung etwa 14 Stunden betreiben, bis die Batterie leer ist. Hier findest du weitere Informationen über die Batterieauswahl für Echolote.

Karten und Speicher
Vorinstallierte Karten	Weltweite Basiskarte
Unterstützung von Datenkarten	1 microSD-Speicherkarte; maximal 32 GB
Wegpunkte	5.000
Routen	100
Trackaufzeichnung	50.000 Punkte, 50 gespeicherte Tracks
Optionale Kartenunterstützung
Topo
Standardkarten
BlueChart g3 / g3 Vision
Garmin Navionics+
Garmin Navionics Vision+
Garmin Quickdraw Contours
Echolotfunktionen und technische Daten
Übertragungsleistung	500 W
2D-CHIRP
ClearVü
CHIRP ClearVü
SideVü
CHIRP SideVü
Echolotfrequenzen
Klassisches 2D-Sonar (traditionell)	50/200, 77/200, 83/200 kHz
ClearVü CHIRP	260/455/800/1000/1200 kHz
SideVü CHIRP	260/455/800/1000/1200 kHz
Kegelbreite bei jeweiligen Frequenzen
77 kHz	45°
200 kHz	15°
455 kHz	2,5° × 53°
800 kHz	1,6° × 29°
Verbindungen
Pin-Anzahl des Gebers	12
Mit NMEA 2000 Kompatibel
Videoeingänge
Videoausgänge
Garmin-WLAN-Netzwerke
ANT+ Konnektivität

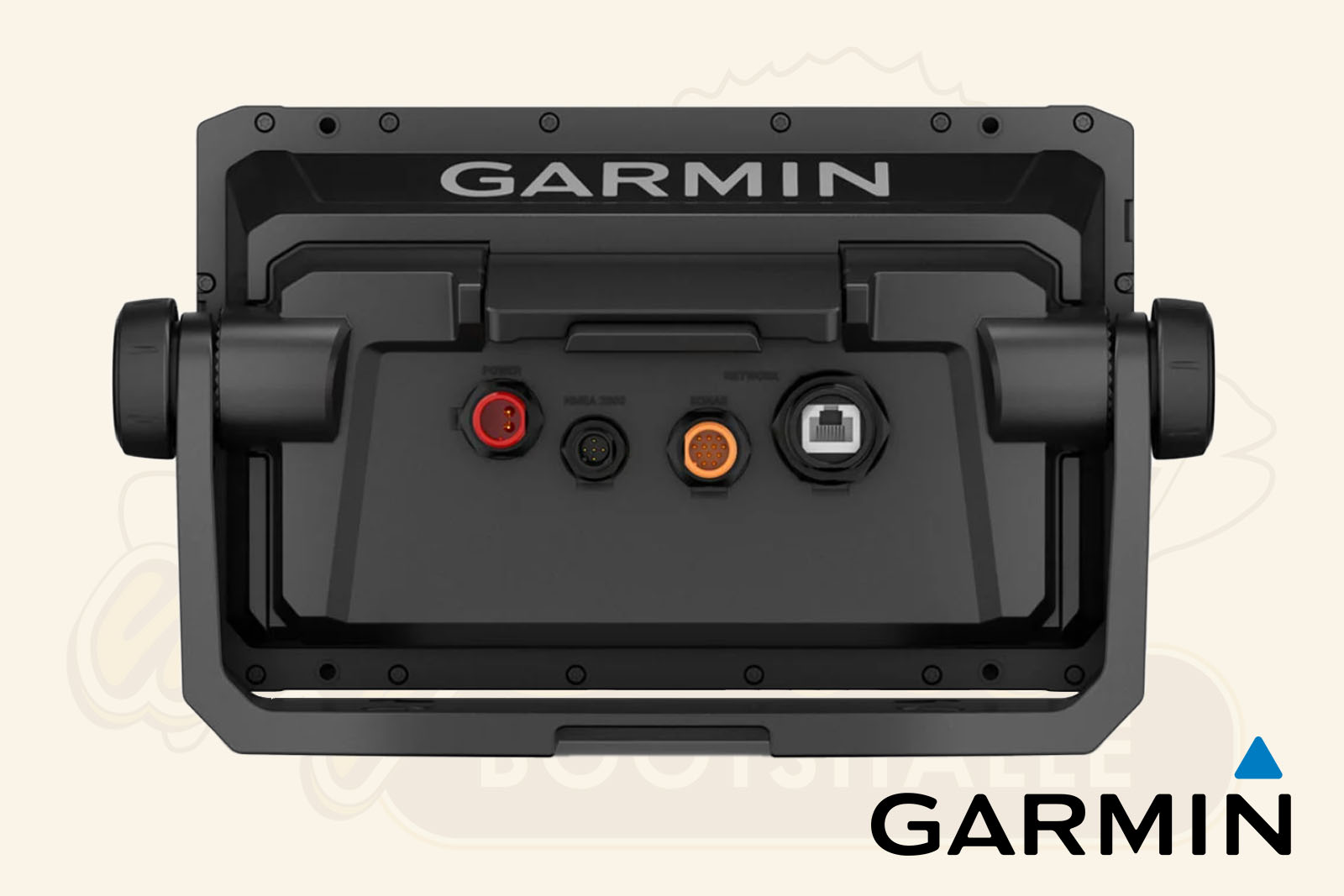

Das Garmin ECHOMAP UHD2 92sv
hat vier Anschlüsse auf der Rückseite.

Anschlüsse an der Gehäuserückseite

An der Rückseite des Schnellverschlusses befinden sich vier Anschlussbuchsen für Stecker. Der Schnellverschluss des ECHOMAP UHD2 92sv von Garmin verfügt über:

1× Anschluss für Strom-/Datenkabel
1× NMEA 2000
1× Sonar
1× Netzwerk

Häufig gestellte Fragen zum ECHOMAP UHD2 92sv

Das hängt von der Variante ab: „ohne Geber“ liefert nur den Gerätekopf, „inkl. Geber“ enthält den Ultra-HD-Geber GT56UHD-TM (CHIRP ClearVü/SideVü bis 1200 kHz), und das Bundle „inkl. GT56-Geber & Garmin Seekarte“ zusätzlich eine vorinstallierte Navionics+ Seekarte.

Du bekommst den ECHOMAP UHD2 92sv Gerätekopf, den Garmin GT56UHD-TM Geber (010-13073-00) und die vorinstallierte Garmin Navionics+ Seekarte „Binnengewässer Deutschland“ (NSEU060R) – plus Halterung, Einbausatz, Sun Cover, Stromkabel und Handbücher. Damit bist du sofort startklar.

Nein. Das ECHOMAP UHD2 92sv wird per Tasten bedient (Tastenbedienung), nicht über einen Touchscreen. Das 9-Zoll-Display (1024 × 600 Pixel, WSVGA) lässt sich dadurch auch mit nassen Händen oder Handschuhen zuverlässig bedienen.

Du kannst Garmin Navionics+, Navionics Vision+ und BlueChart g3 / g3 Vision per microSD nutzen. Eine weltweite Basiskarte ist vorinstalliert, und mit Garmin Quickdraw Contours zeichnest du eigene Tiefenkarten auf.

Ja. Über den Garmin-Marinenetzwerk-Anschluss lässt sich das 92sv zum Panoptix-LiveScope-System ausbauen (mit GLS 10 Blackbox und LVS34 Geber). So siehst du Fische und Strukturen in Echtzeit als Live-Sonar.

Bei maximaler Leistung zieht das 92sv rund 20,7 Watt bzw. 3,5 A bei 12 Volt. Mit der empfohlenen RoyPow-LiFePO4-Batterie betreibst du es etwa 14 Stunden, bis die Batterie leer ist.

Lieferumfang		Garmin ECHOMAP UHD2 92sv ohne Geber	Garmin ECHOMAP UHD2 92sv inkl. Geber	Garmin ECHOMAP UHD2 92sv inkl. GT56-Geber & Garmin Seekarte
	ECHOMAP UHD2 92sv Gerätekopf (Head-Unit)
	Garmin Kipp-/Schwenkhalterung mit Schnellentriegelung (010-13115-12)
	Garmin Einbausatz für die bündige Montage
	Garmin Schutzabdeckung (Sun Cover) (010-13116-04)
	Garmin GT56UHD-TM Geber (010-13073-00)
	Garmin Navionics+ Seekarte „Binnengewässer Deutschland" (NSEU060R, 010-C1255-20)
	Garmin Stromkabel mit 2 Pins (010-13115-02)
	Benutzerhandbuch in Englisch (gedruckt)
	Schnellstartanleitung in 13 Sprachen (u.a. Deutsch, Englisch, Niederländisch) (gedruckt)
	Installationsanleitung in 9 Sprachen (u.a. Deutsch, Englisch) (gedruckt)
