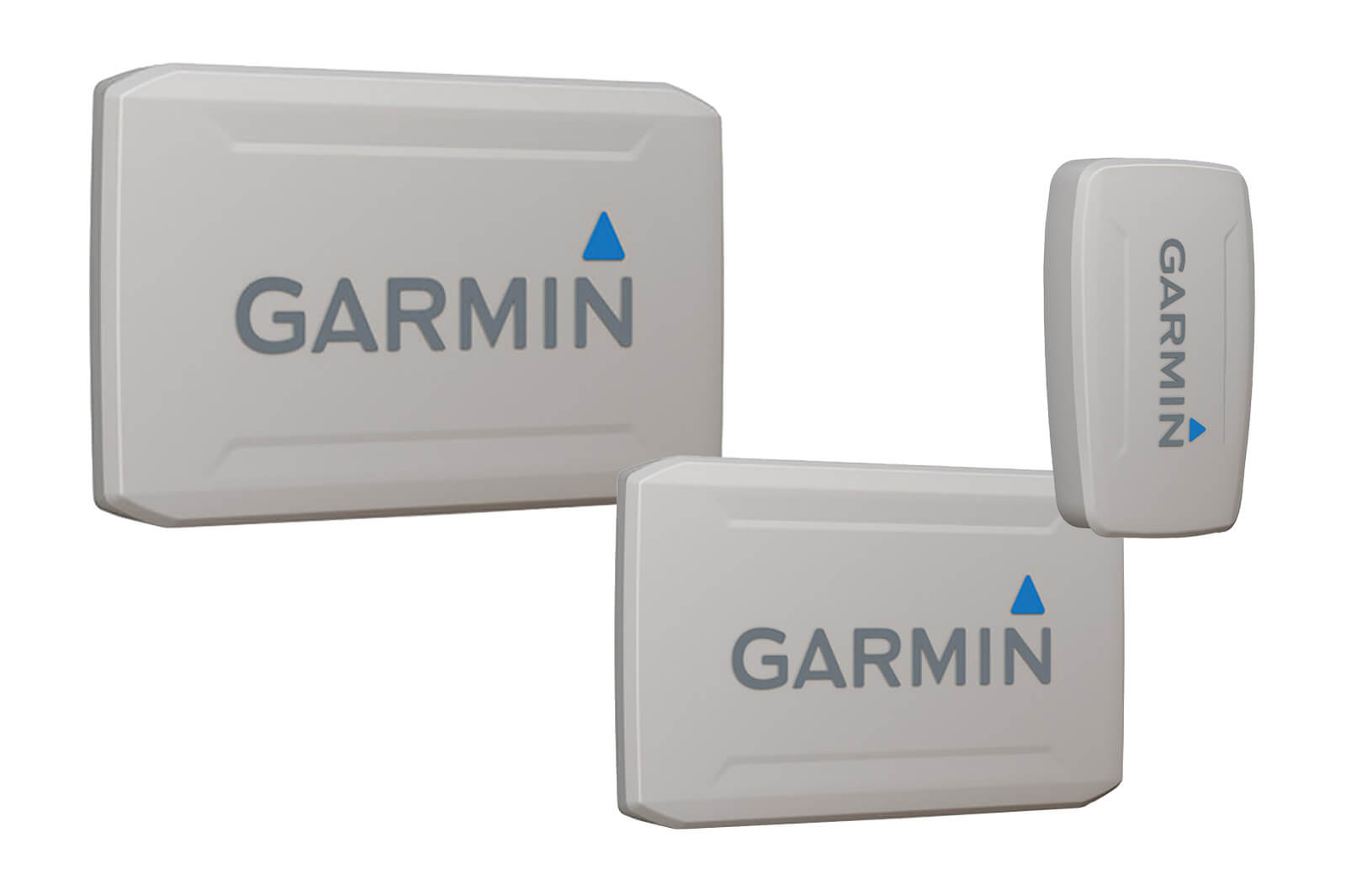

Garmin Schutzabdeckung für ECHOMAP Plus / UHD Damit das ECHOMAP Plus und ECHOMAP UHD Echolot von Garmin vor Staub, Kratzern und Verschmutzung geschützt ist, wird eine Schutzabdeckung verwendet. Auf...
Inhalt: 1 Stück

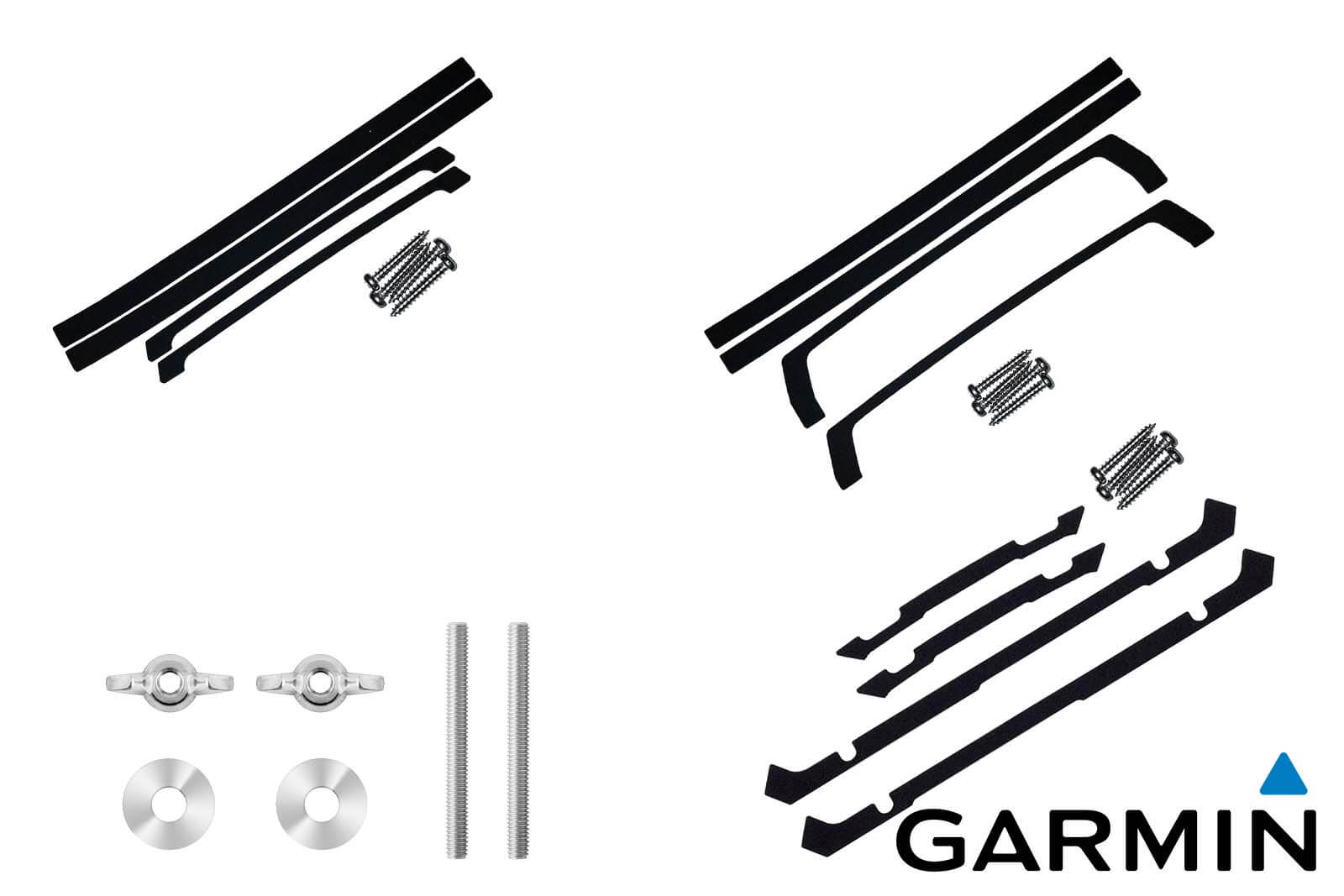

Garmin Einbausatz für ECHOMAP Plus / UHD - bündige Montage Mit dem Einbausatz lassen sich die Garmin ECHOMAP Plus und ECHOMAP UHD Echolote an flachen Oberflächen bündig montieren. Der Einbausatz enthält einen Montagesatz,...
Inhalt: 1 Stück
Garmin Klickrand zum Aufsetzen für ECHOMAP Plus & UHD Wenn der Klickrand bei dem ECHOMAP Plus und ECHOMAP UHD Echolot beschädigt ist, kann mit diesem Ersatzteil, dass Echolot wieder in seinen Ursprung...
Inhalt: 1 Stück

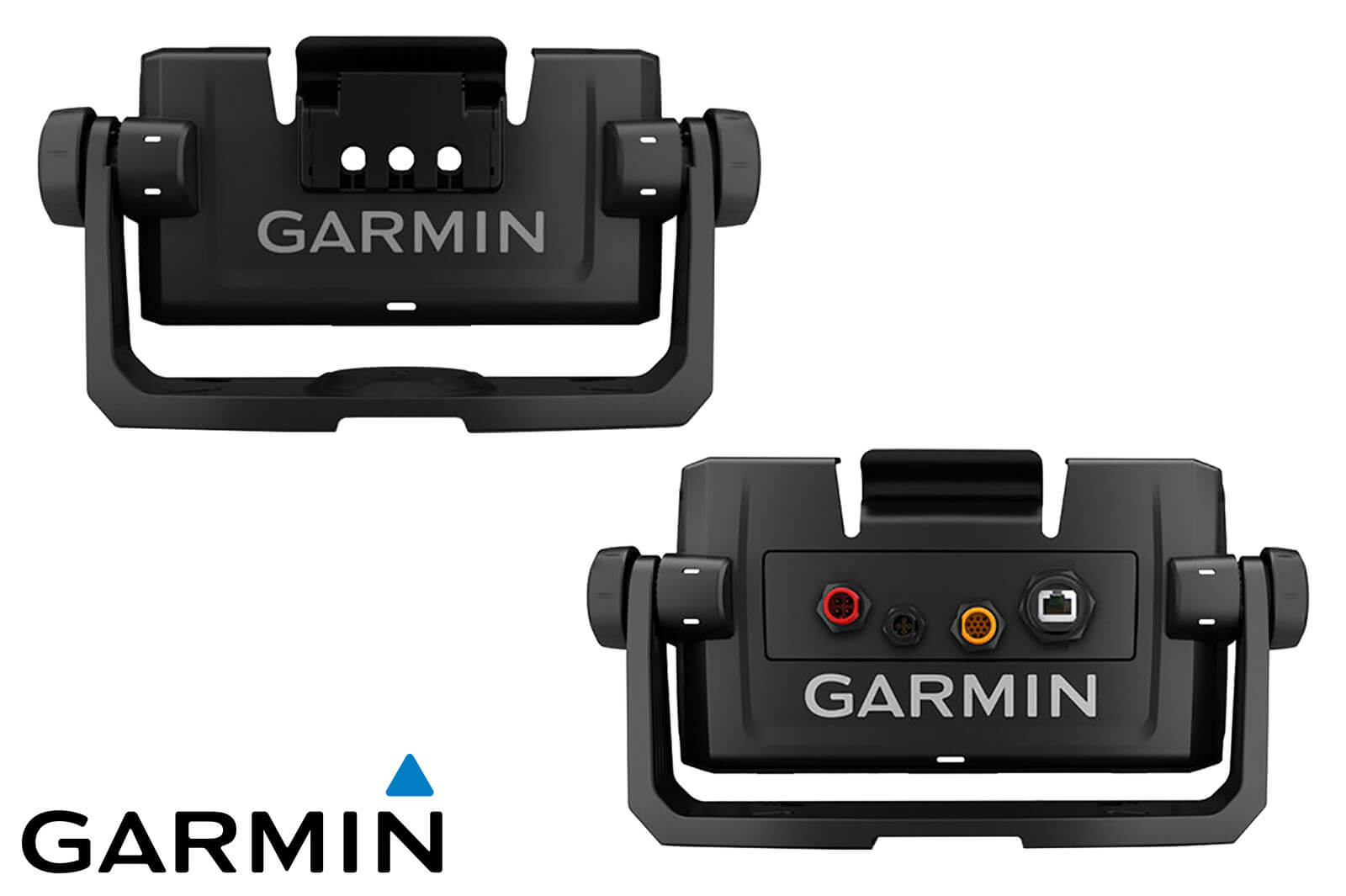

Garmin Bügelhalterung für ECHOMAP Plus 62cv / 72cv / 72sv / 92sv Mit der Bügelhalterung werden die Echolote Garmin ECHOMAP Plus und ECHOMAP UHD 62cv, 72cv, 72sv und 92sv von Garmin hervorragend...
Inhalt: 1 Stück
Garmin Kabel zur Benutzerdatenweitergabe Um individuelle Benutzerdaten wie z.B. Wegpunkte und oder Routen an andere Garmin Echolote weiterzugeben, wird dieses Kabel zur Benutzerdatenweitergabe benötigt. In der nachfolgenden Liste...
Inhalt: 1 Stück
RAM Mounts Echolothalterung für Garmin Mit seiner sehr widerstandsfähigen Konstruktion ist die RAM Mounts Echolothalterung für Garmin Echolote bestens geeignet. Das pulverbeschichtete Marine Aluminium , in...
Inhalt: 1 Stück
Garmin BlueChart g3 Seekarte Seekartenübersicht Garmin BlueChart g3 Seekarte Bezeichnung Artikelnummer EU001R English Channel 010-C0760-20 EU002R S/E UK-Belux Inland Waters...
Inhalt: 1 Stück
Garmin ECHOMAP Plus 62cv Echolot & Fischfinder
Mit dem ECHOMAP PLUS 62cv von Garmin kann mit dem GT20-TM Geber herkömmliches Sonar, CHIRP und ClearVü abgebildet werden. Mit ClearVü Sonar erhält man eine annähernd fotorealistische Darstellung von Strukturen unter dem Boot. Neu bei der ECHOMAP Plus Echolot Serie ist: Quickdraw Contours und das integrierte WiFi. Mit dem WiFi Modul verbindet sich der Fischfinder mit dem Smartphone bzw. mit der ActiveCaptain App von Garmin. Mit der Quickdraw Contours Software wird in Echzeit eine Karte mit Tiefenlinien erstellt, sobald ein Gewässer abgefahren wird.
- Bei einer Auflösung von 400 x 800 Pixel hat das Echolot eine Displaygröße von 6 Zoll Bildschirmdiagonalen.
- Die mitgelieferte Bügelhalterung hat eine Schnellwechselvorrichtung : Kabel sind direkt an der Bügelhalterung angeschlossen.
- Steuerkurs und die derzeitige Position wird über ein GPS Empfänger mit 5 Hz , jeweils 5 mal in der Sekunde, neu ermittelt.
- Über die vorinstallierte Quickdraw Contours Software werden Tiefenlinien von 30cm (1 Fuß) während der Fahrt erstellt.
- Wichtige Angespots können über Wegpunkte markiert und direkt angefahren werden.
- Folgende Sonartechnologien sind möglich: Traditionelles Sonar, CHIRP und ClearVü .
- Verbindung zur ActiveCaptain App ist mit dem WiFi Model möglich: Karten verwalten, Smart Notivications uvm.
- Kartenplotter mit einer weltweiten Basis-Hintergrundkarte.
- Speicherkartenslot für 1 microSD Speicherkarte.
- Benutzerdaten wie z.B. Wegpunkte und Routen können an kompatible Geräte weitergegeben werden (Datenaustauschkabel notwendig).
- Das ECHOMAP Plus 62cv ist kompatibel mit NMEA 2000 .
Wer das Garmin ECHOMAP Plus 62cv auf seinem Angelboot verwenden möchte, hat nicht nur die Möglichkeit die im Lieferumfang enthaltene Bügelhalterung zu benutzen. Mit dem RAM Mounts Echolothalter für ECHOMAP Plus oder der RAM Mounts RAM-111U MB-8 Echolothalterung lässt sich unter anderem der Blickwinkel und Neigungswinkel und die Rotationsdrehung, dank Kugellagersystem, optimal auf die eigene Bedürfnisse anpassen.
Spezifikationen für ECHOMAP Plus 62cv
| ECHOMAP Plus 62cv | |
| Allgemein | |
| Abmessungen | 21,8 x 13 x 6,2 cm |
| Gewicht | 0,7 kg (1,6 lbs) |
| Wasserdichtigkeit | IPX7 |
| Anzeigetyp | WVGA-Farbdisplay |
| Anzeigengröße (BxH) | 13,7 x 7,7 cm (6 Zoll Bildschirmdiagonale) |
| Anzeigenauflösung (BxH) | 400 x 800 Pixel |
| Leistungsaufnahme | 12 W |
| Antenne | Intern oder Extern über NMEA 0183 |
| Montagemöglichkeiten | Montage mit Haltebügel oder bündig |
| GPS | 5 Hz |
| Garmin-Marinenetzwerk-Anschlüsse | Nein |
| Karten und Speicher | |
| Unterstützung von Datenkarten | 1 microSD-Speicherkarte maximale Kartengröße von 32 GB |
| Wegpunkte | 5 |
| Routen | 100 |
| Trackaufzeichnung | 50.000 Punkte, 50 gespeicherte Tracks |
| Vorinstallierte Karten | keine |
| Outdoor Freizeitfunktionen | |
| Gezeitentabellen mit optionaler BlueChart Karten |  |
| Kartenplotter Funktionen | |
| Mit Garmin Sonar kompatibel | |
| Unterstützt AIS (Nachverfolgung der Position des Zielbootes) | |
| Unterstützt DSC (Anzeige der Positionsdaten DSC-fähigem Funk) | |
| BlueChart Mobile (in Planung) |  |
| Garmin Helm kompatibel | |
| Technische Daten | |
| Zweifrequenz-Echolot | |
| Doppelsendekegel | |
| Unterstützte Frequenzen | CHIRP (niedrig, mittel, hoch) Traditionell: 50/77/83/200 kHz ClearVü: 260/455/800 kHz |
| Übertragungsleistung | 500 W (RMS) 4,000 W (peak to peak) |
| CHIRP Echolot Technologie | |
| ClearVü | |
| SideVü | |
| Bottom Lock | |
| Protokoll / Darstellung Wassertemp. | |
| Echolot Aufzeichnung | |
| Echolot mit Rückspulfunktion | |
| Verbindungen | |
| NMEA 2000 kompatibel | |
| Anzahl Pin des Gebers | 4 |
| NMEA 0183 Eingänge | 1 |
| NMEA 0183 Ausgänge | 1 |
| Videoeingänge | |
| Videoausgänge | |
| Drahtloskonnektivität | |
Lieferumfang | |||
| Garmin ECHOMAP Plus 62cv ohne Geber | Garmin ECHOMAP Plus 62cv inkl. GT20-TM Geber | ||
 | Garmin ECHOMAP Plus 62cv Gerätekopf | | |
 | Garmin ECHOMAP Plus 62cv Echolothalterung | | |
 | Garmin GT20-TM Geber 4-Pin inkl. Halterung |  | |
 | Garmin Powerkabel inkl. 3A Sicherung und Halter | | |
 | Garmin NMEA 2000 Adapterkabel | | |
 | Garmin Schutzabdeckung ECHOMAP Plus | | |
 | Garmin Einbausatz ECHOMAP Plus 62cv | | |
 | Schnellanleitung in Deutsch, Englisch, Französisch, Italienisch, Portugiesisch, Spanisch, Niederländisch, Dänisch, Finnisch, Norwegisch, Schwedisch (Gedruckt) | | |
 | Bedienungsanleitung in Englisch (Gedruckt) | | |
 | Bedienungsanleitung in Deutsch (PDF Handbuch) | optional | optional |
