Humminbird HELIX 7 G4|G4N Echolot

Artikel-Nr. 597000

989,00 €*

- 10.01 % UVP 1.099,00 €*
Inhalt: 1 Stück

Vorrätig, Lieferfrist 1-3 Tage

Humminbird HELIX 7 G4|G4N Echolot
Netzwerk
Sonar-Geber
Stück
Weitere Varianten
Vorschau Produktnummer Netzwerk Sonar-Geber Lieferzeit Stückpreis Kaufen
597001 Nein CHIRP / DI / SI

Vorrätig, Lieferfrist 1-3 Tage

551,90 €*
UVP 709,00 €*
597004 Nein CHIRP / MEGA DI

Vorrätig, Lieferfrist 1-3 Tage

737,00 €*
UVP 819,00 €*
597003 Nein CHIRP / MEGA DI / MEGA SI

Lieferzeit ca. 5 Werktage

791,00 €*
UVP 879,00 €*
597017 Ja CHIRP

Vorrätig, Lieferfrist 1-3 Tage

854,00 €*
UVP 949,00 €*
597015 Ja CHIRP / MEGA DI

Vorrätig, Lieferfrist 1-3 Tage

944,00 €*
UVP 1.049,00 €*
597000 Ja CHIRP / MEGA DI / MEGA SI

Vorrätig, Lieferfrist 1-3 Tage

989,00 €*
UVP 1.099,00 €*

Humminbird HELIX 7 G4|G4N Echolot

Humminbird-Logo

Der Unterschied zwischen G4 und G4N

Humminbird führt zwei unterschiedliche Subserien bei den 7 Zoll großen HELIX-Echoloten, die jeweils mit G4 und G4N kennzeichnet sind. Die G4-Echolote sind Standalone-Geräte ohne Netzwerkfunktionen. Die G4N-Echolote wiederum sind netzwerkfähig und verfügen damit über weitaus mehr Funktionen als die Standalone-Modelle.



Produktdetails

HELIX 7 G4/G4N
Display 7 Zoll TFT-Farbdisplay (WSVGA)
Auflösung 1024 × 600 Pixel
Hintergrundbeleuchtung LED
Optionaler Geber 50 kHz, 50/Low Airmar CHIRP
Bedienung Tastensteuerung

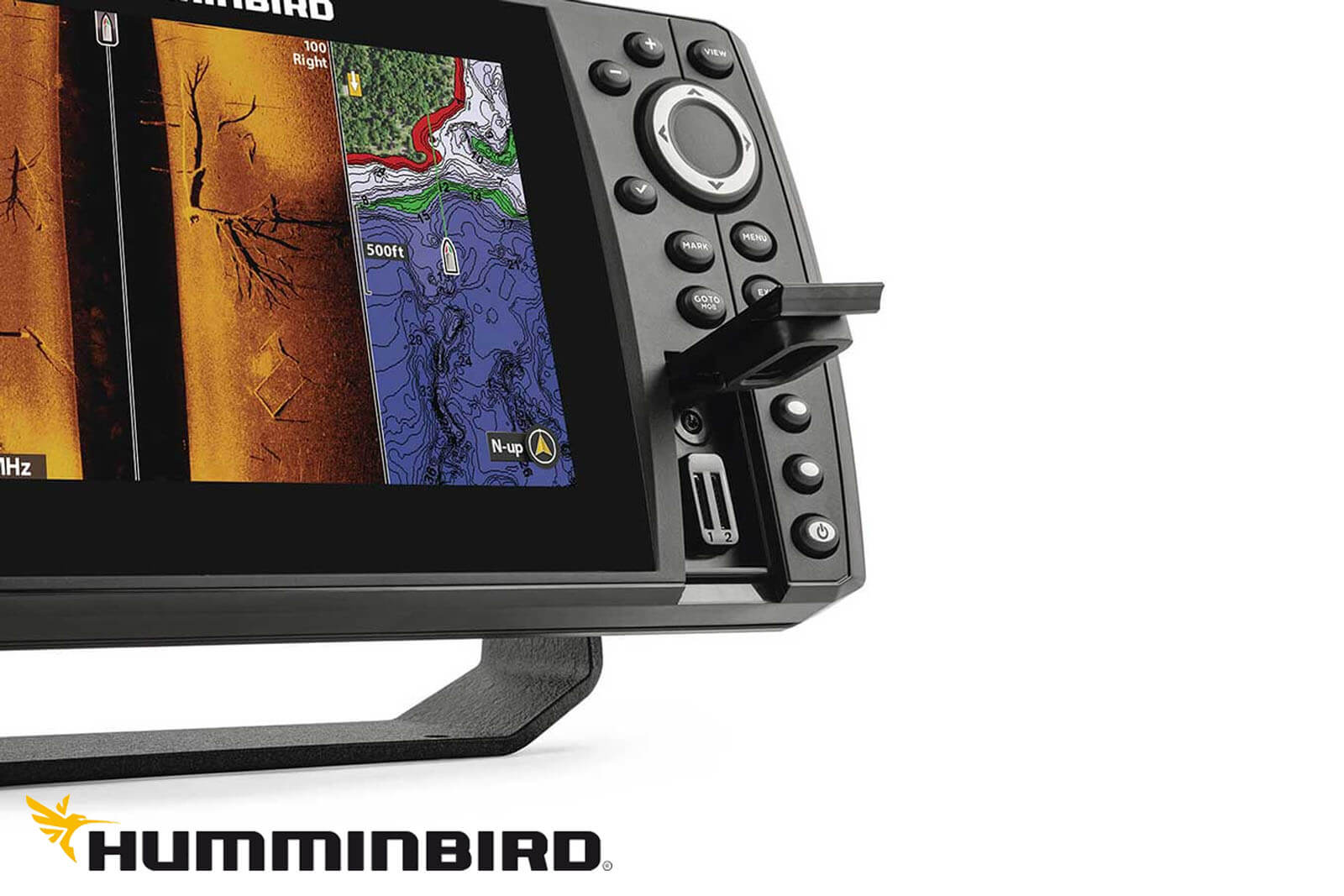

Speicherkartensteckplatz 1x microSD bei G4-Modellen
2x microSD bei G4N-Modellen
Kompatibel mit AIS, AutoPilot, Minn Kota i-Pilot Link, Minn Kota Talon/Raptor, Minn Kota US2-Sonar, NMEA 2000, One-Boat Network, Radar
Stromverbrauch 0,8 A
Maximale Sonartiefe bis 365 m (Standard-Geber), bis 1067 m (mit optionalem 50-kHz-Geber)
Features
G4 (Standalone) integriertes GPS, Built-in Mapping, Sonarfunktionen;
kompatibel mit AIS, AutoPilot, Minn Kota, Minn Kota US2-Sonar.
G4N (netzwerkfähig) integriertes GPS, Built-in Mapping, Bluetooth, Wi-Fi, Netzwerkfunktionen, Sonarfunktionen;
kompatibel mit AIS, AutoPilot, Minn Kota US2 Sonar, One-Boat Network, Minn Kota i-Pilot Link, Minn Kota Talon/Raptor, NMEA 2000, Radar
Hinweis!
Zwei der wichtigsten Kennzahlen sind 1. die Pixeldichte für die Bewertung der Display-Qualität und 2. der Stromverbrauch für die Verwendung einer optimal dimensionierten Batterie.
Pixeldichte 169,55 PPI (schau dir zum Vergleich die Pixeldichte der anderen HELIX-G4/G4N-Echolote an).
max. Stromverbrauch 9,6 Watt und 0,8 Ah bei 12 Volt (mit der empfohlenen Jarocells-Batterie kannst du das Echolot bei maximaler Leistung knapp über 11 Stunden betreiben, bis die Batterie leer ist).
Sonarstandard
CHIRP Dual Spectrum CHIRP
CHIRP / DI / SI Dual Spectrum CHIRP, CHIRP Down Imaging, CHIRP Side Imaging
CHIRP / MDI Dual Spectrum CHIRP, MEGA Down Imaging
CHIRP / MDI / MSI Dual Spectrum CHIRP, MEGA Down Imaging, MEGA Side Imaging
Abstrahlwinkel
CHIRP 20°, 42° & 60° @ -10dB
CHIRP / DI / SI 20°, 42°, 60° & (2) 86° @ -10dB
CHIRP / MDI 20°, 42°, 60° & 86° @ -10dB
CHIRP / MDI / MSI 20°, 42°, 60° & (2) 86° @ -10dB
Unterstützte Sonarfrequenzen
CHIRP 50/80/200 kHz
CHIRP / DI / SI 50/83/200/455/800 kHz
CHIRP / MDI 50/83/200/455/800 kHz & 1.2 MHz
CHIRP / MDI / MSI
Unterstützte CHIRP-Frequenzen
CHIRP 83/200 (75–155/130–250 kHz), Full Mode (150-220 kHz), Narrow Mode (180-240 kHz), Wide Mode (140-200 kHz)
CHIRP / DI / SI
CHIRP / MDI
CHIRP / MDI / MSI
Unterstützte CHIRP-Imaging-Frequenzen
CHIRP
CHIRP / DI / SI 455 kHz (440–500 kHz), 800 kHz (790–850 kHz)
CHIRP / MDI 455 kHz (440–500 kHz), MEGA DI (1075–1150 kHz)
CHIRP / MDI / MSI 455 kHz (440–500 kHz), MEGA DI (1075–1150 kHz), MEGA SI (1075-1150 kHz)
Tiefenabbildung
CHIRP
CHIRP / DI / SI 455 kHz (440–500 kHz), 800 kHz (790–850 kHz)
CHIRP / MDI 23 m (MEGA), 122 m (455 kHz)
CHIRP / MDI / MSI 23 m (MEGA), 122 m (455 kHz)
Reichweite des Side Imaging (Side-to-Side)
CHIRP nicht verfügbar
CHIRP / DI / SI 76,2 m (800 kHz), 243,8 m (455 kHz)
CHIRP / MDI nicht verfügbar
CHIRP / MDI / MSI 243,8 m (455 kHz)
Weitere Details
Spannung 10,8–20 V DC
Leistung Peak-to-Peak 4000 Watt
Leistung RMS 500 Watt
Screenshot Ja
Sonaraufzeichnung Ja

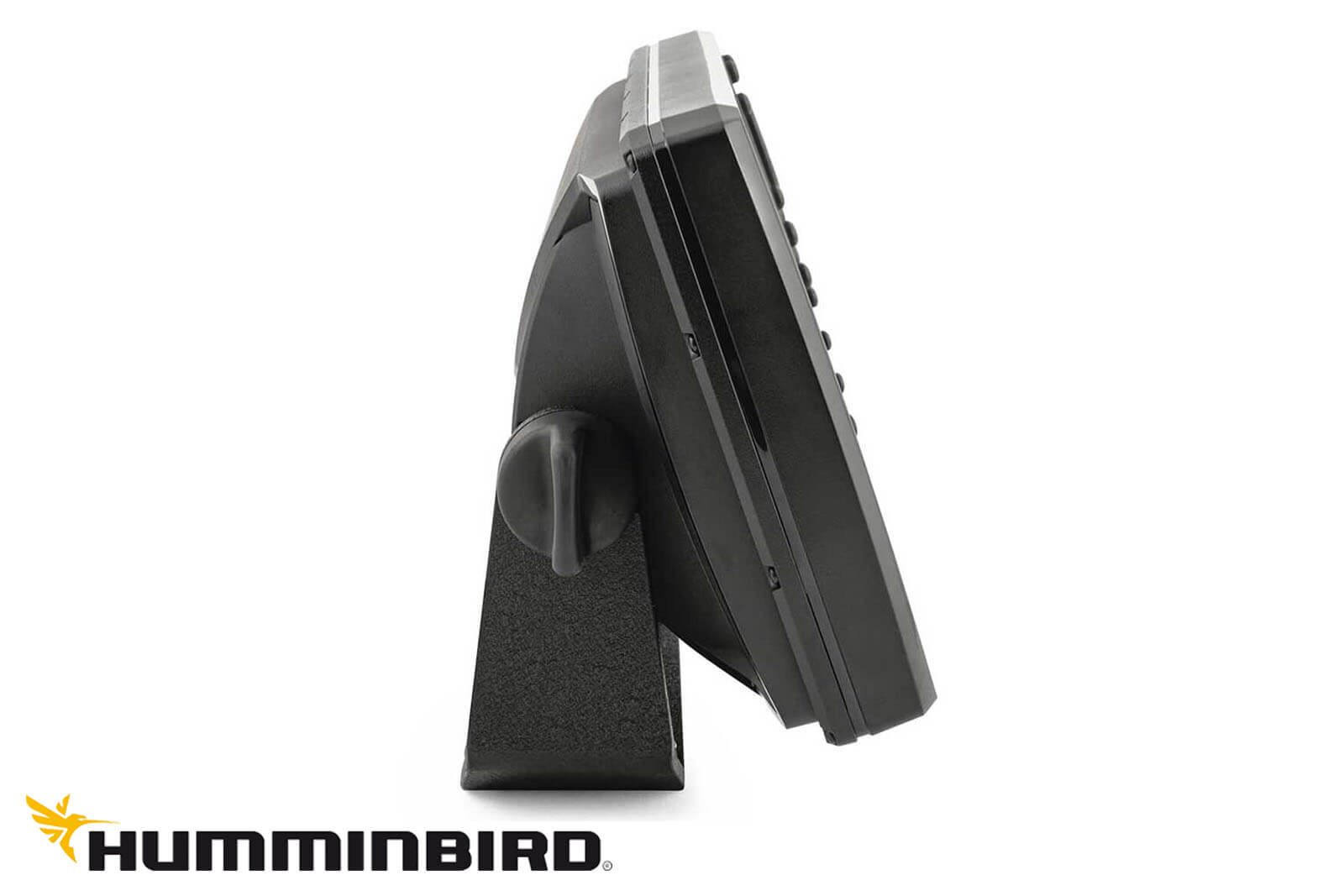

Standardmontage Bügelhalterung
Optionale Montage Einbaumontage (Dash Mounting)
Gerätemaße mit Bügel­halterung [B x H x T] 268 mm × 147 mm × 93,5 mm
Gerätemaße nach Einbau­montage[B x H x T] 268 mm × 138 mm × 29 mm
Geberposition Heckmontage
AutoChart Live Ja
GPS-Kartenplotter Ja
GPS Trackplotting Ja
Kompatibel mit LakeMaster Ja
Kompatibel mit Coast Master Ja
Kompatibel mit Navionics Gold/HotMaps Ja
Kompatibel mit Navionics Platinum+ Ja
Kompatibel mit Platinum Ja
GPS-Richtungssensor Ja
Software ugradefähig Ja
Schnellwahltasten nur G4N-Modelle
X-Press-Menü Ja
Digitalanzeige anpassen Ja
Benutzerdefinierte Ansichten Nein
Temperaturanzeige Ja
Temperaturalarm Ja
Temperaturdiagramm Ja
HDMI-kompatibel Nein
Kompatibel mit MEGA Live Imaging nur G4N-Modelle mit MEGA Imaging

Anschlüsse bei dem Humminbird HELIX 7 G4

Das Humminbird HELIX 7 G4 hat drei
Anschlüsse auf der Rückseite.


Anschlüsse auf der Rückseite des Echolots

Beim HELIX-Echolot weisen die Standalone-Geräte (G4) und netzwerkfähigen Modelle (G4N) unterschiedliche Anschlussmöglichen auf.



Anschlüsse auf der Echolotrückseite beim HELIX 7 G4

An der Rückseite des Gehäuses befinden sich fünf Anschlussbuchsen für Stecker. Das Humminbird-Echolot HELIX 7 G4 verfügt über Anschlüsse für:

Der COM-Anschluss dient als Schnittstelle, um GPS-Geräte mit den Technologien AS GRP oder AS GPS HS anzuschließen. Über den Anschluss ist es aber auch möglich, dass das HELIX-Echolot bei Verwendung des entsprechenden Adapterkabels mit anderen externen, NMEA-0183-fähigen Geräten kommunizieren kann.

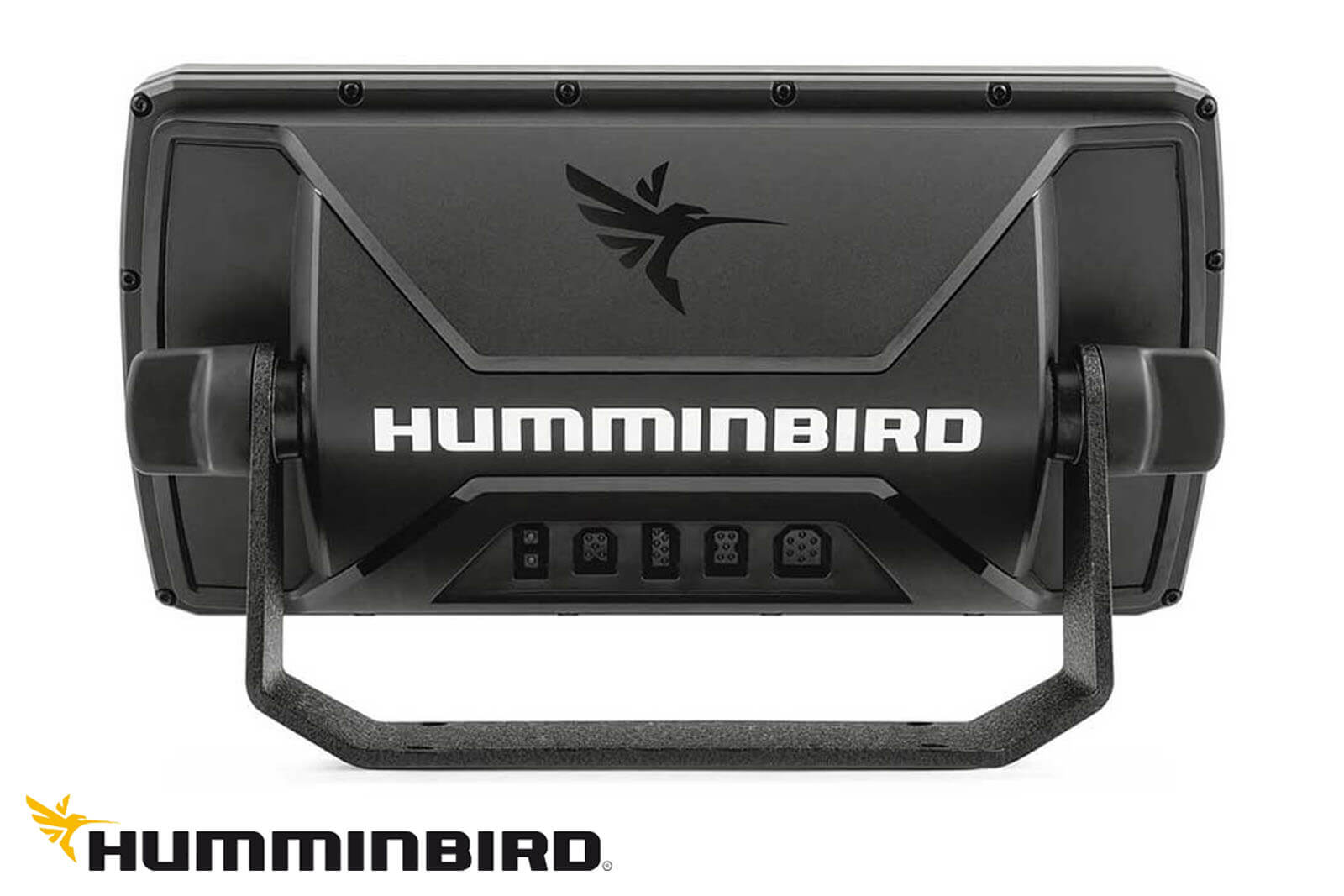

Anschlüsse auf der Echolotrückseite beim HELIX 7 G4N

Aufgrund der Netzwerkfähigkeit besitzt das HELIX 7 G4N zwei weitere Anschlüsse für die Netzwerkstandards NMEA 2000 und Ethernet. Damit hat es dann insgesamt fünf Anschlussbuchsen für Stecker.

Anschlüsse bei dem Humminbird HELIX 7 G4N

Das Humminbird HELIX 7 G4N hat fünf
Anschlüsse auf der Rückseite.


Das Humminbird-Echolot HELIX 7 G4N verfügt Anschlüsse für:

Das NMEA 2000 ist ein herstellerübergreifender Netzwerkstandard. Er ermöglicht dem HELIX 7 G4N, mit Geräten anderer Hersteller im Netzwerk Daten auszutauschen. Dazu gehören beispielsweise Geber, Sensoren und Autopiloten.

Das Ethernet hat eine weitaus höhere Übertragungsrate, sodass es größere Datenmengen zwischen Echolot und anderen Geräten übertragen kann. Diese Netzwerktechnologie ermöglicht, das HELIX 7 G4N mit weiteren netzwerkfähigen HELIX-Echoloten oder Minn-Kota-Bugmotoren mit i-Pilot LINK zu vernetzen.



Lieferumfang Humminbird HELIX 7 G4/G4N

CHIRP SI GPS G4 #597001 CHIRP MEGA DI GPS G4 #597004 CHIRP MEGA SI GPS G4 #597003 CHIRP GPS G4N #597017 CHIRP MEGA DI GPS G4N #597015 CHIRP MEGA SI GPS G4N #597006
Humminbird HELIX 7 G4N Echolot (Head-Unit) Humminbird HELIX 7 G4 (Head-Unit) Ja Ja Ja Nein Nein Nein
Bügelhalterung für Humminbird HELIX 7 G4 Bügelhalterung für HELIX 7 G4 Ja Ja Ja Nein Nein Nein
Humminbird HELIX 7 G4N Echolot (Head-Unit) Humminbird HELIX 7 G4N (Head-Unit) Nein Nein Nein Ja Ja Ja
Bügelhalterung für Humminbird HELIX 7 G4N Bügelhalterung für HELIX 7 G4N Nein Nein Nein Ja Ja Ja
Humminbird Stromkabel PC-11 Humminbird Stromkabel PC-11 Ja Ja Ja Ja Ja Ja
Humminbird Geberhalterung MHX XNT Humminbird Geberhalterung MHX XNT Ja Ja Ja Ja Ja Ja
Humminbird-Geber XNT 9 HW SI T Humminbird-Geber XNT 9 HW SI T Ja Nein Nein Nein Nein Nein
Humminbird-Geber XNT 9 HW T Humminbird-Geber XNT 9 HW T Nein Nein Nein Ja Nein Nein
Humminbird-Geber HW MDI 75 T Humminbird-Geber HW MDI 75 T Nein Ja Nein Nein Ja Nein
Humminbird-Geber HW MSI 150 T Humminbird-Geber HW MSI 150 T Nein Nein Ja Nein Nein Ja
Bedienungsanleitung in Deutsch (gedruckt) Bedienungsanleitung in Deutsch (gedruckt)  Ja Ja Ja Ja Ja Ja
Handbuch/Schnellanleitung in Englisch (gedruckt) Handbuch Humminbird Helix 7 in Englisch (gedruckt) Ja Ja Ja Ja Ja Ja
