Fasten Kreuzgelenk für Rohre

Fasten Kreuzgelenk für Rohr-Konstruktionen

Das Fasten Kreuzgelenk für Rohre ist ein hochflexibler Verbindungsadapter aus glasfaserverstärktem Kunststoff zur stabilen Montage von Relingen, Bimini-Sonnendächern, Frontbars oder Gerüstkonstruktionen an Booten. Es verbindet runde Rohre zuverlässig mit dem Fasten-Sternsystem, da das Gelenk am Stern eine volle 360°-Drehung sowie eine Neigung von 180° am Gelenkelement ermöglicht. Bootseigner und Angler nutzen das Knickgelenk, um individuelle Relingsysteme, Sonnendächer, Schutzzelte oder Frontstangen passgenau, stabil und schnell abnehmbar auf dem Boot zu befestigen.

Highlights im Überblick

• Exakte Abmessungen: Gefertigt mit einem Innendurchmesser von 22 mm und einem Außendurchmesser von ca. 29 mm.
• Umfassende Beweglichkeit: Am Sternanschluss um 360° drehbar sowie am Gelenk um 180° neigbar für eine präzise Ausrichtung.
• Vielseitige Modellvarianten: Erhältlich in unterschiedlichen Ausführungen für erweiterte Rotationsfunktionen oder das direkte Trennen von Aufsatz und Sternadapter.
• Robustes Material: Gefertigt aus extrem widerstandsfähigem, glasfaserverstärktem Kunststoff mit Verbindungselementen aus Edelstahl.
• Volle Kompatibilität: Ausgestattet mit dem genormten Fasten-Sternadapter zur einfachen Verriegelung in allen Fasten-Halterungsbasen.

Flexible Konstruktion für Relingsysteme und Bootsausrüstung

Das Fasten Kreuzgelenk dient als zentrales Element beim Eigenbau und der Erweiterung flexibler Relingsysteme auf dem Boot. Je nach Rohrabmessung lässt sich das Rundrohr entweder über den Aufsatz schieben oder direkt in die Öffnung des Steckverbinders einfügen. Durch diese saubere Aufnahme entsteht eine modulare Reling, die sich dank der Kombination aus 180°-Gelenkneigung und 360°-Drehbarkeit am Sternadapter exakt an die Konturen und Gegebenheiten deines Bootes anpassen lässt.

Neben dem Aufbau stabiler Handläufe und Relingkonstruktionen eignet sich das Kreuzgelenk ebenso hervorragend zum Abspannen von Bimini-Sonnendächern, Regenverdecken, Schutzzelten oder Frontstangen. Die stufenlose Verstellbarkeit sorgt stets für die optimale Spannung und Ausrichtung deiner Aufbauten.

Modellunterschiede im Detail

Das Fasten Kreuzgelenk steht in zwei Varianten zur Verfügung, die sich in ihrer genauen Funktionsweise unterscheiden:

• Modell TFp254: Verfügt zusätzlich über eine volle 360°-Drehbarkeit auf der Seite, an der das Rohr aufgenommen wird. Dies ermöglicht eine besonders flexible Positionierung der verbundenen Elemente.

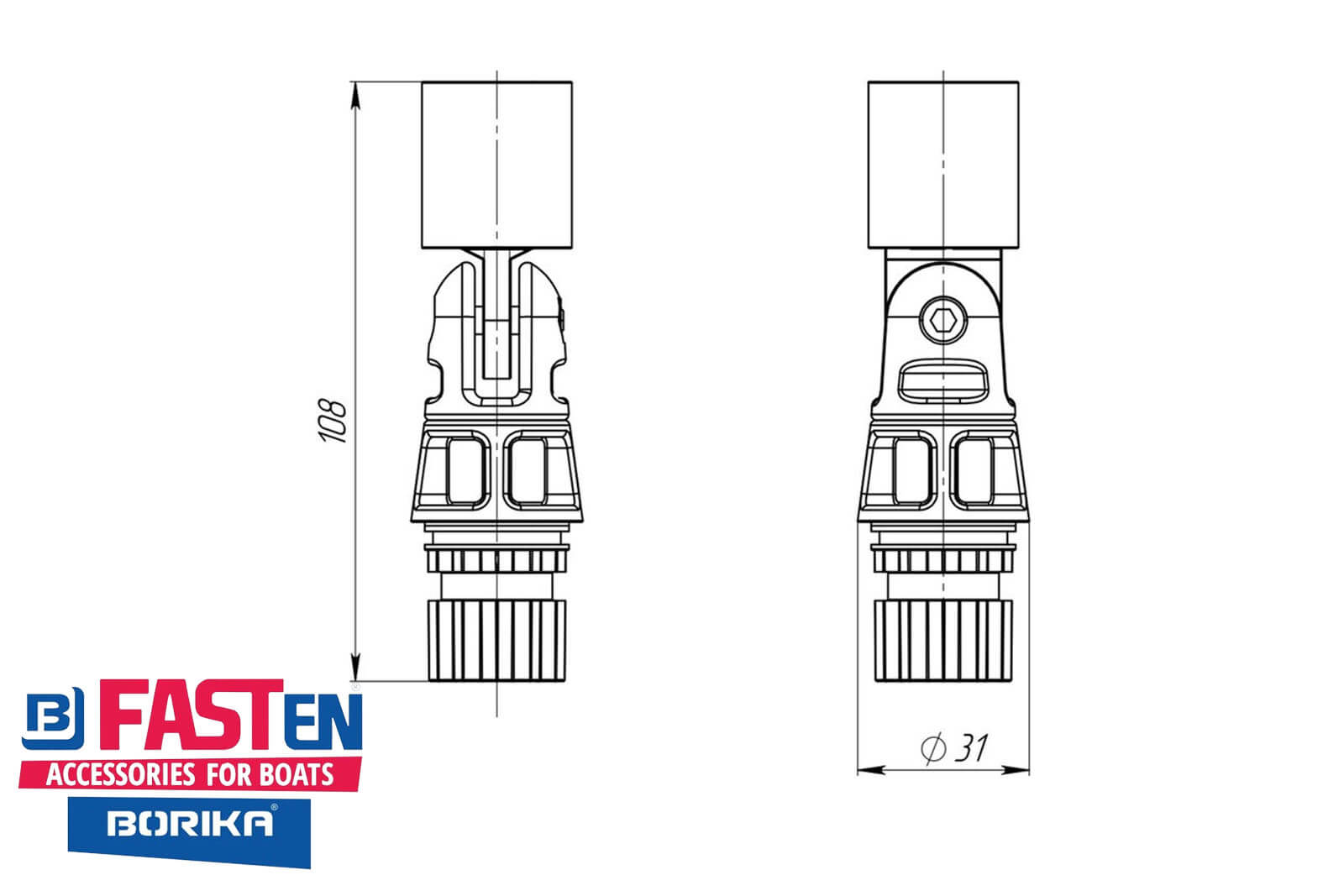

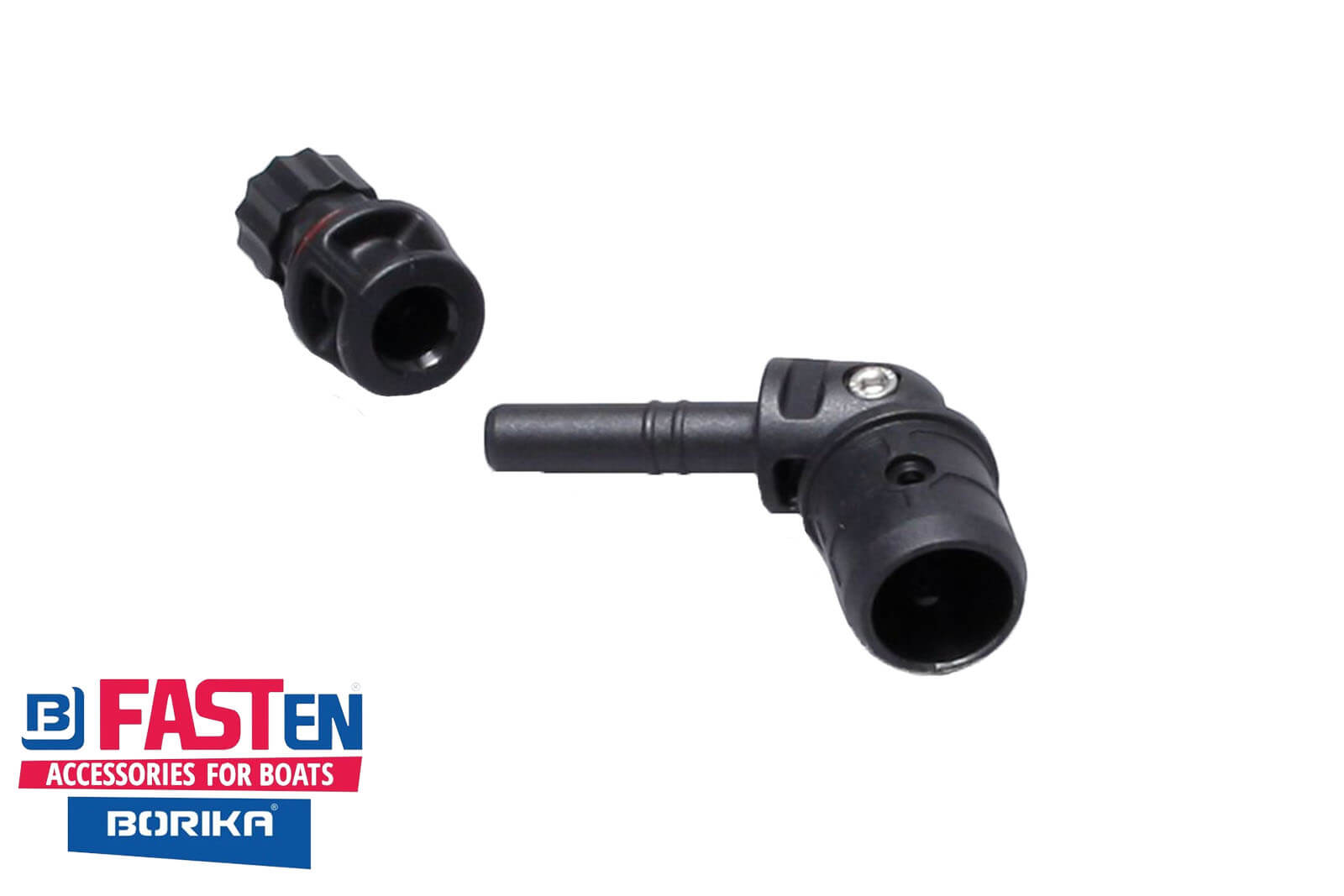

• Modell TF255: Bei dieser Ausführung lassen sich der obere Aufsatz und der Sternadapter direkt voneinander trennen, ohne dass der Stern aus der Halterungsbasis herausgenommen werden muss.

Montage und Handhabung

Die Befestigung am Rohr erfolgt dauerhaft und vibrationsfest über eine Nietverbindung. Am Aufnahmegelenk sind hierfür bereits zwei passende Bohrungen eingearbeitet. Sobald das Rohr an der Aufnahmestelle positioniert ist, setzt du zwei Blindnieten in diese Vertiefungen ein und verankerst das Bauteil mithilfe einer Nietzange fest mit dem Stangenmaterial. Solltest du die Verbindung zu einem späteren Zeitpunkt wieder lösen müssen, lassen sich die eingebrachten Nieten einfach mit einem Bohrer aufbohren und entfernen.

Der Sternadapter an der Unterseite wird direkt in eine installierte Fasten-Basis gesteckt und über den Rastmechanismus der Halterung gesichert. So lassen sich deine Relingelemente oder Aufbauten bei Transport oder Nichtgebrauch innerhalb weniger Sekunden werkzeuglos wieder abnehmen.

Video-Anleitung: Vernietung Schritt für Schritt

Das folgende Video veranschaulicht dir den genauen Ablauf der Vernietung und zeigt, worauf du bei der sicheren Befestigung achten solltest.

Wichtiger Hinweis zum Video: Im Praxisvideo wird beispielhaft ein 25-mm-Rohr für die Demonstration genutzt. Bitte beachte, dass dieser Durchmesser für die hier beschriebenen Fasten Kreuzgelenke nicht relevant ist. Maßgeblich sind ausschließlich die Produktabmessungen dieses Artikels mit einem Innendurchmesser von 22 mm. Konzentriere dich beim Anschauen der Anleitung daher ganz auf die grundlegenden Arbeitsschritte des Nietvorgangs.

Lieferumfang

1 x Fasten Kreuzgelenk für Rohre in gewählter Ausführung
