Kimple Screen QR Mount – Doppelkonsole für zwei Echolote
799,00 €
Kimple Screen QR Mount – Doppelkonsole für zwei Echolote
Zwei Geräte, eine Säule: Der Kimple Screen QR Mount trägt ein Echolot oben auf der waagerechten Platte und ein zweites vorn am senkrechten Schenkel. Dazu liegen zwei Standrohre im Set – ein kurzes und ein langes, teleskopierbares. Welches du nutzt, entscheidest du am Boot, nicht beim Kauf.
Inhaltsverzeichnis
- Zwei Geräte auf einer Säule
- Zwei Standrohre und Quick Release
- Montage am Boot
- Passt mein Echolot darauf?
- Technische Daten
- Lieferumfang
- Häufige Fragen
Zwei Geräte auf einer Säule

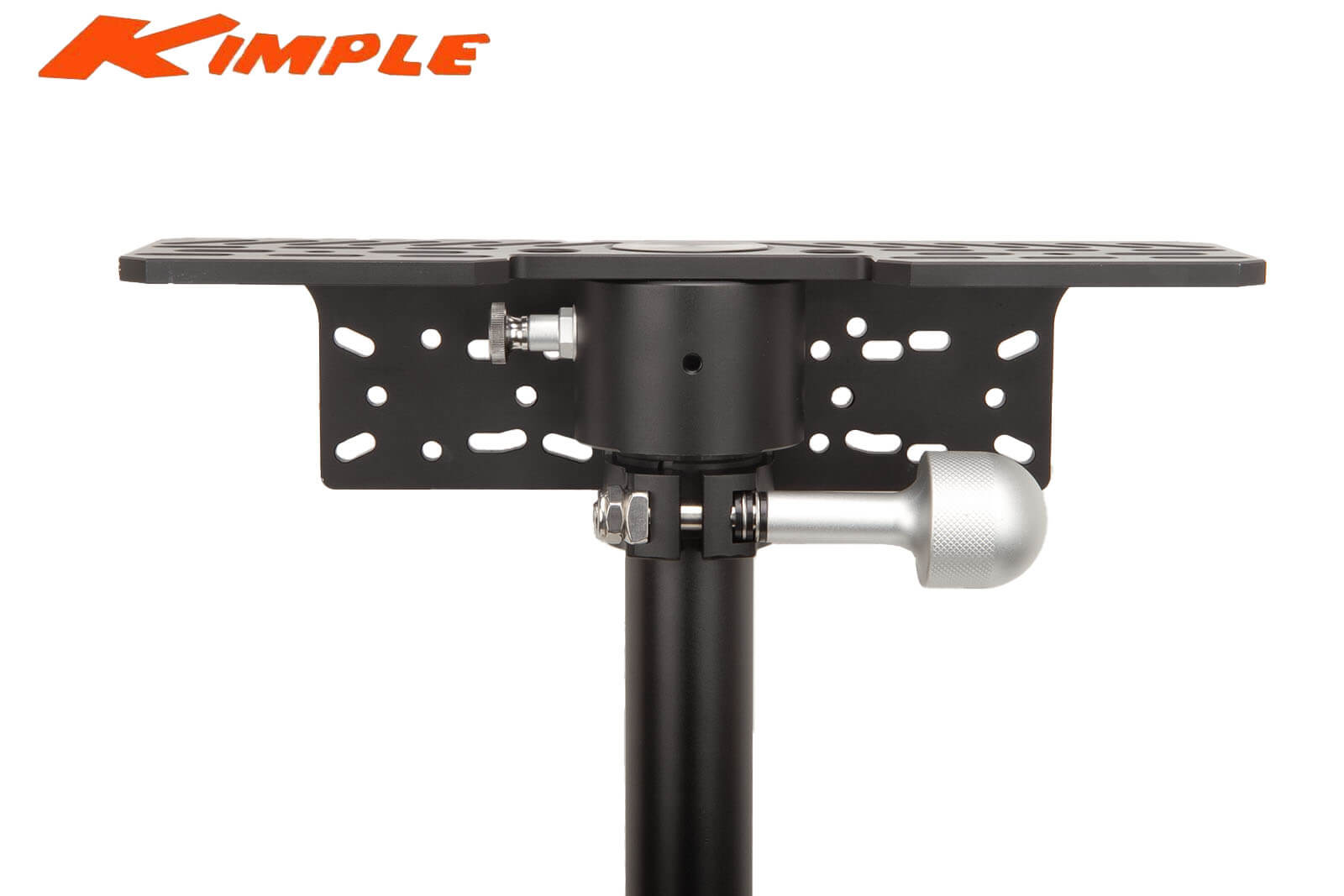

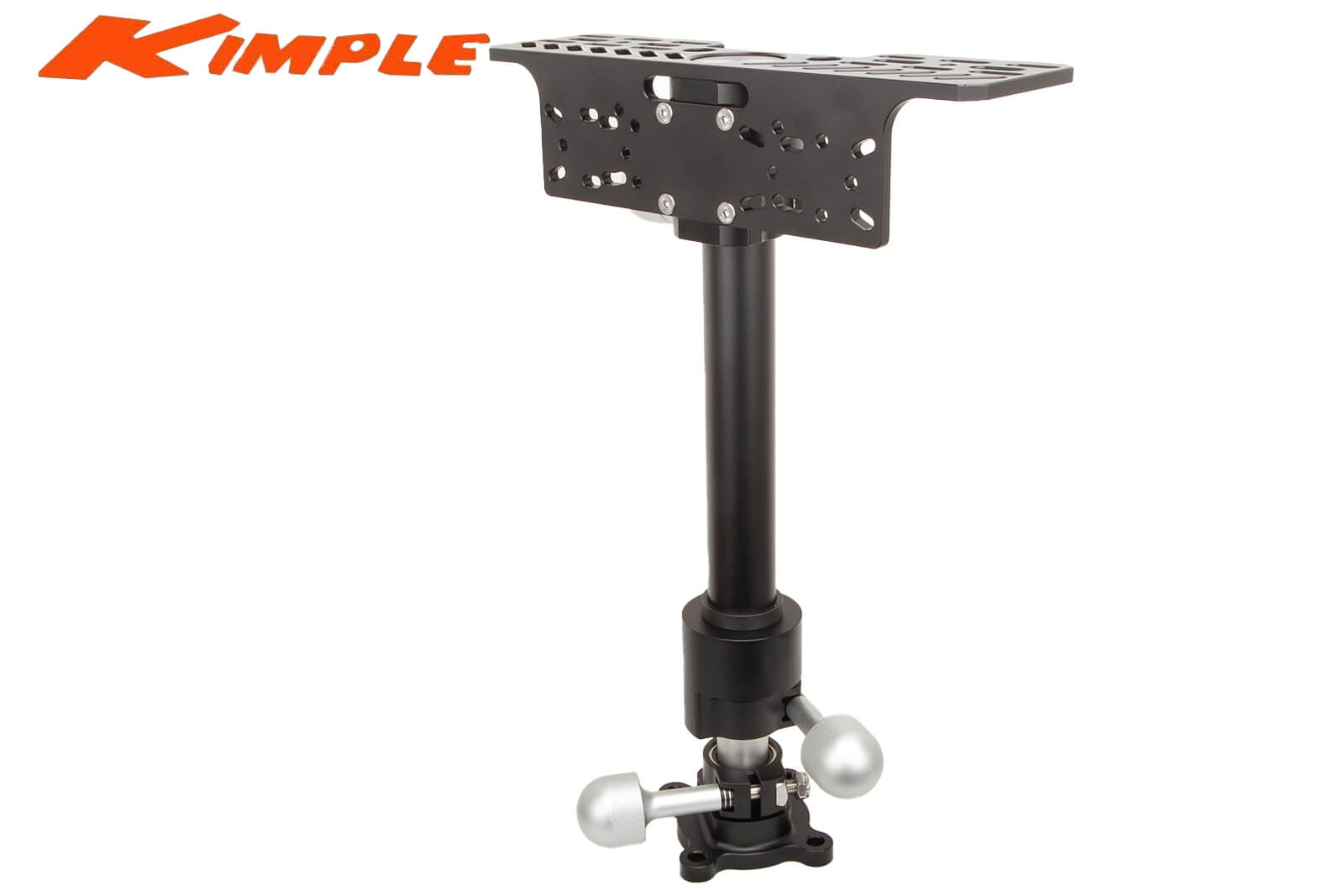

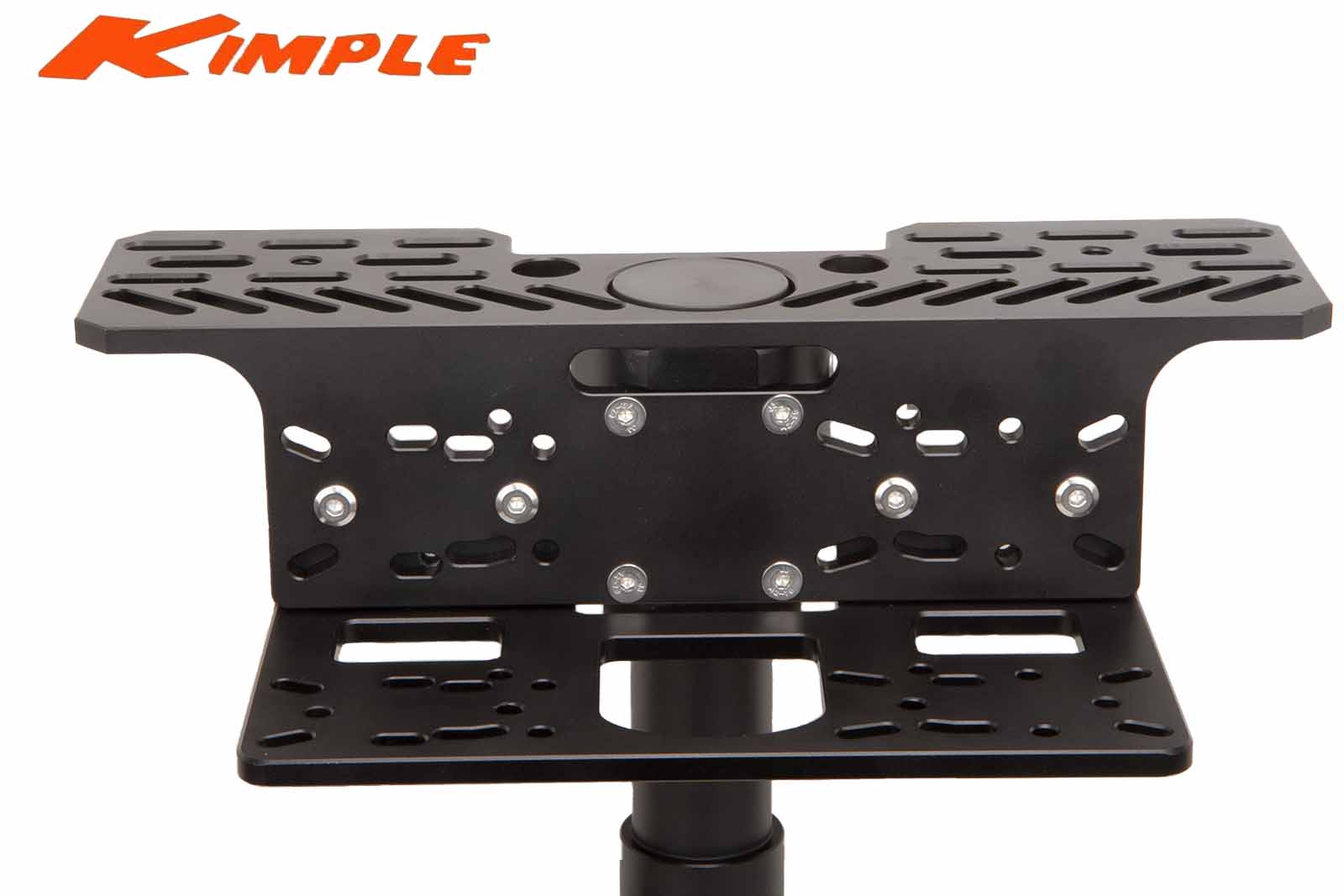

Die Konsole ist ein Winkelprofil. Oben liegt eine waagerechte Platte, daran schließt sich ein senkrechter Schenkel nach vorn an. Das erste Echolot schraubst du von oben auf, das zweite von vorn an den Schenkel.
Der Vorteil gegenüber zwei einzelnen Haltern: Du brauchst nur eine Verschraubung im Deck, und beide Geräte stehen fest zueinander. Kein zweiter Fuß, kein zweites Loch, kein Abstimmen von zwei Positionen.
Am Fuß lassen sich Schwenk und Neigung der gesamten Säule über zwei große gerändelte Knäufe einstellen – von Hand, ohne Werkzeug.
Zwei Standrohre und Quick Release
Das ist der eigentliche Kniff an diesem Halter. Im Set liegen zwei Standrohre:

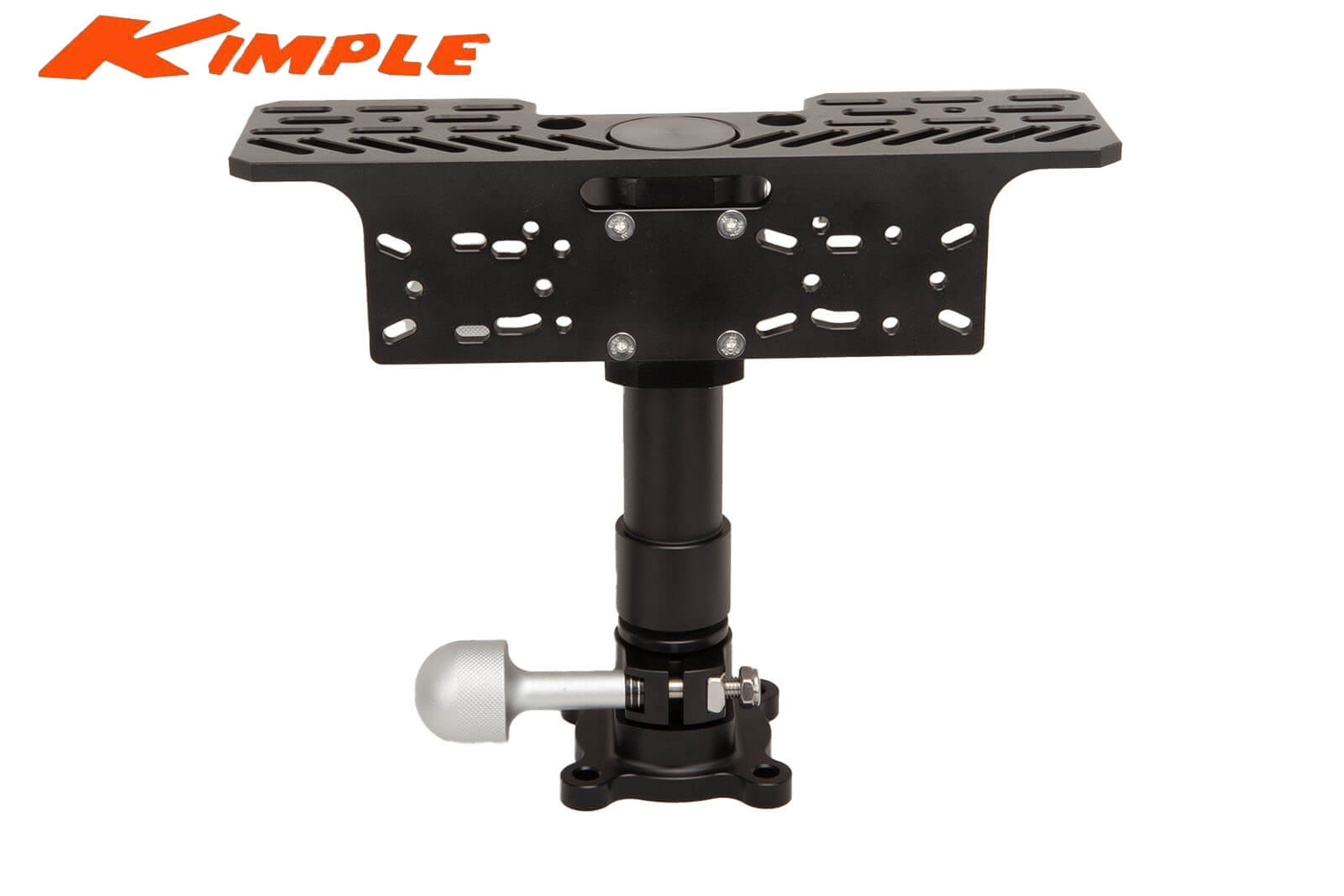

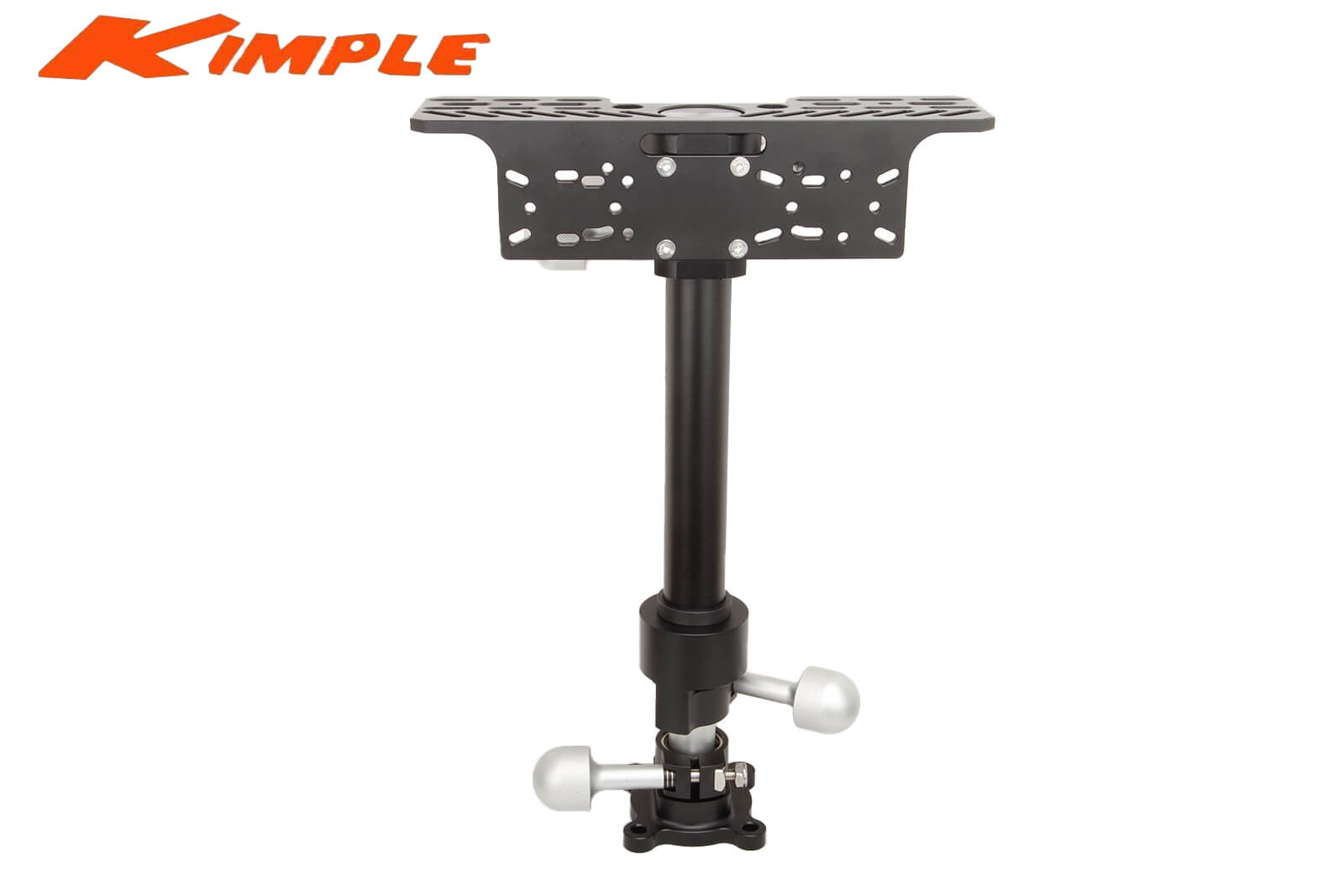

- Das kurze Rohr mit ca. 28 cm. Für den Steuerstand, wenn du im Sitzen fischst und das Display flach vor dir stehen soll.

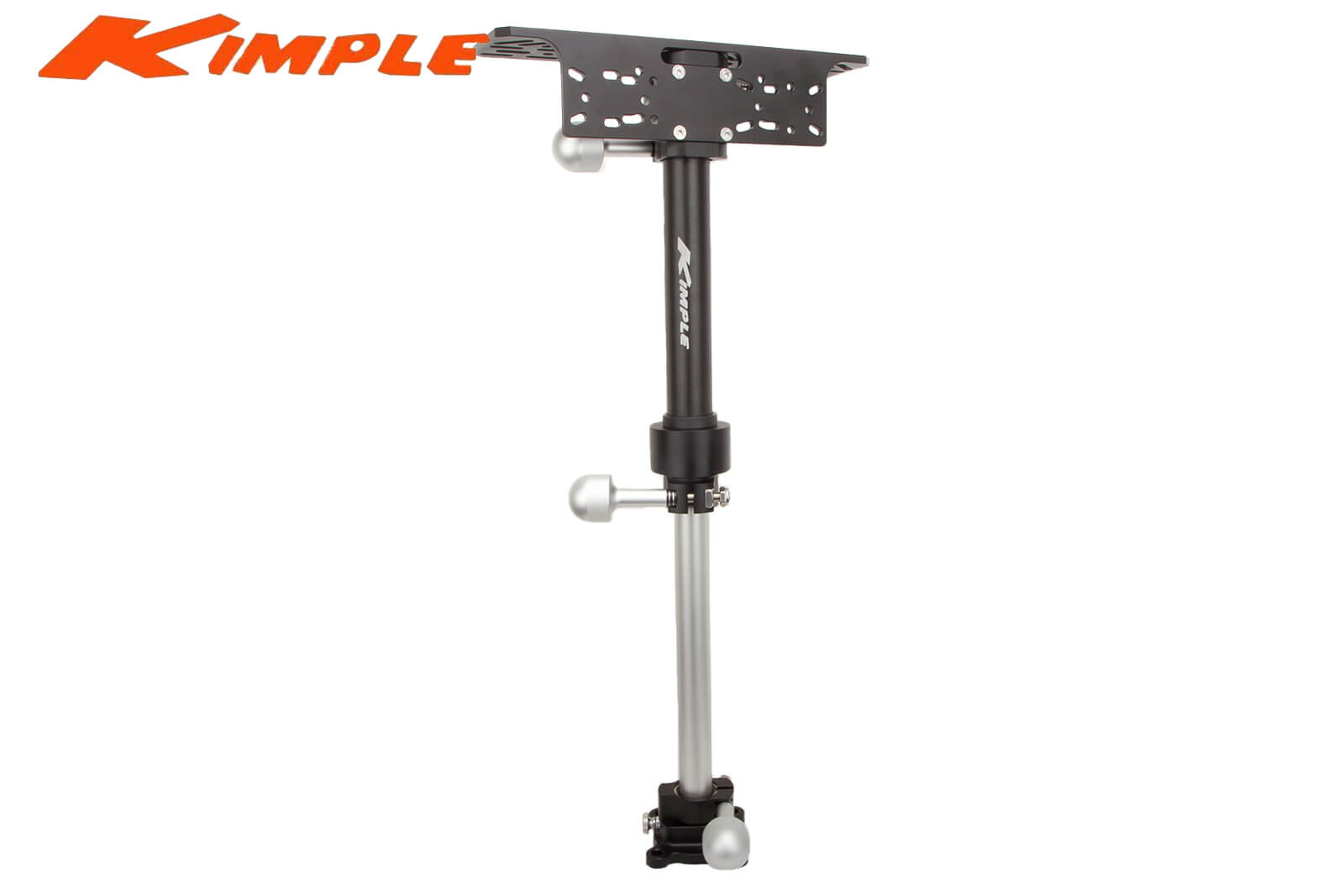

- Das lange Rohr, teleskopierbar von ca. 49,5 bis 76 cm. Für alle, die stehen – auf dem Casting Deck liegt ein Display auf Sitzhöhe weit unter der Blicklinie.

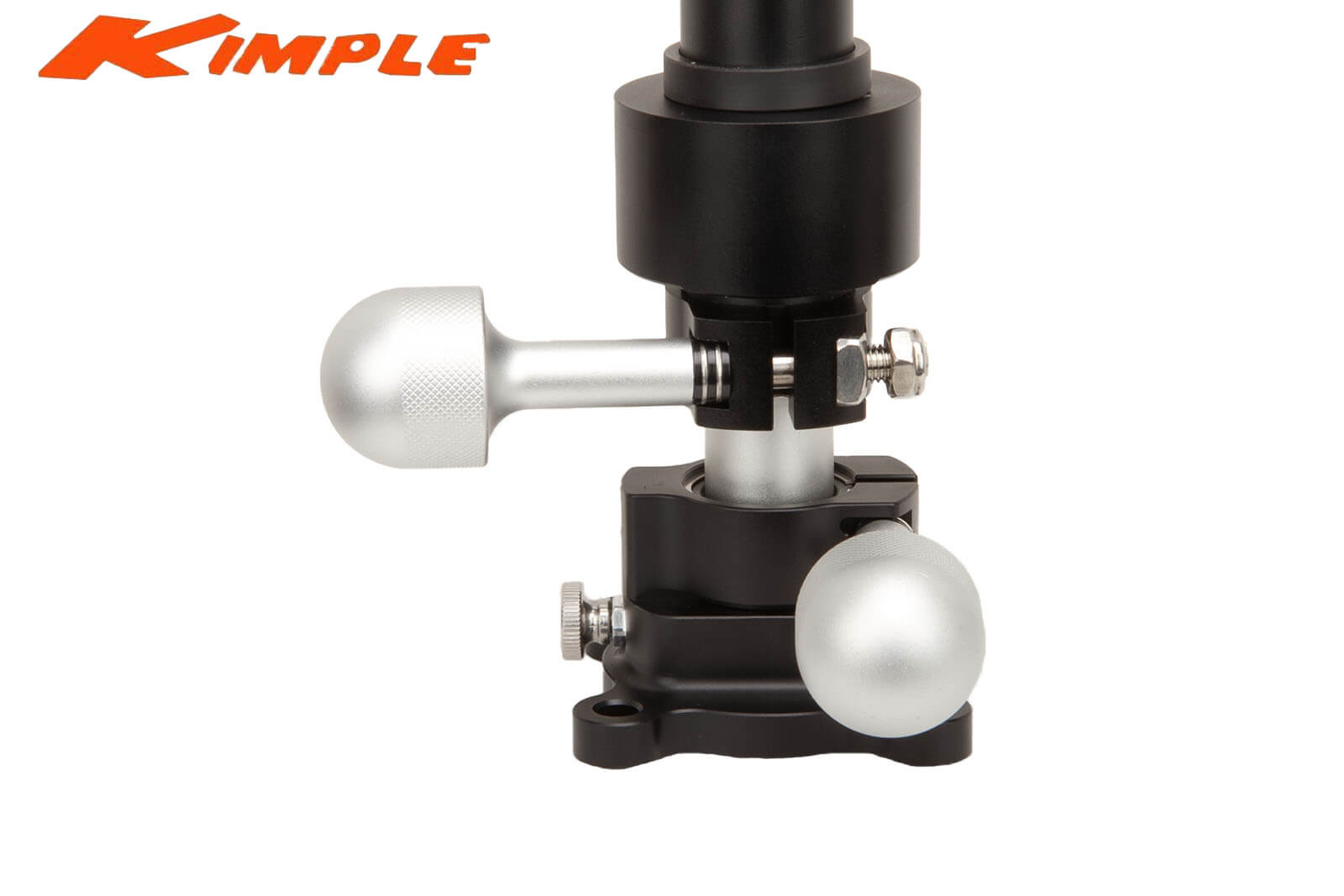

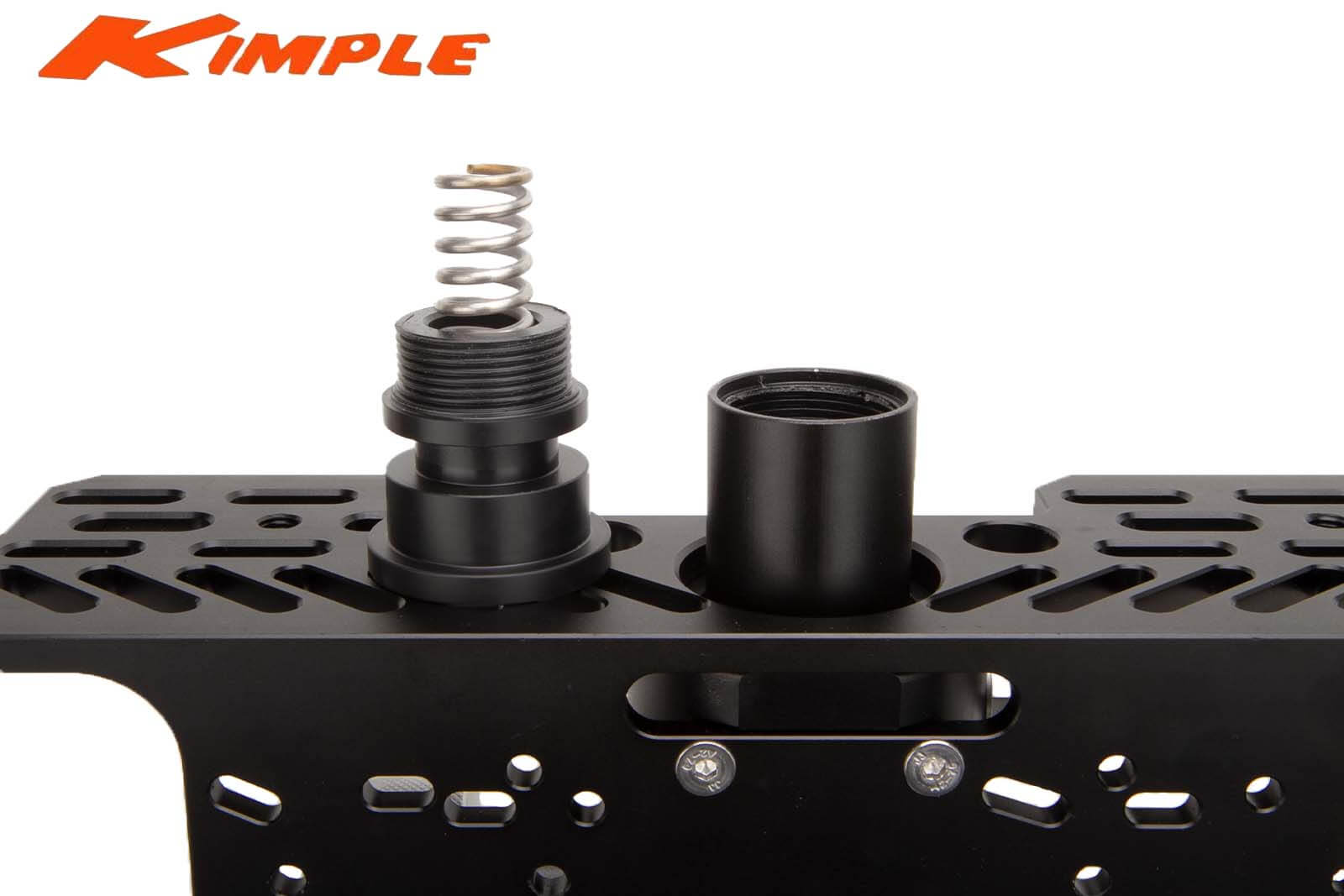

Gewechselt wird über die Quick-Release-Funktion im Fuß. Du öffnest den großen silbernen Knauf am Fuß, ziehst am kleinen gerändelten Knauf daneben – und nimmst das Rohr samt Konsole nach oben heraus. Das andere Rohr geht genauso wieder hinein.
Die drei Bedienelemente im Überblick:
| kleiner Knauf am Fuß | ziehen – entriegelt das Standrohr zum Herausnehmen |
| großer Knauf am Fuß | klemmt das Rohr im Fuß gegen Verdrehen; muss vor dem Herausnehmen geöffnet sein |
| großer Knauf an der Muffe | nur am langen Rohr: hält den Auszug auf der eingestellten Höhe und sichert gegen Verdrehen |
Das kurze Rohr ist einteilig und wird allein über den großen Knauf am Fuß fixiert.
Montage am Boot

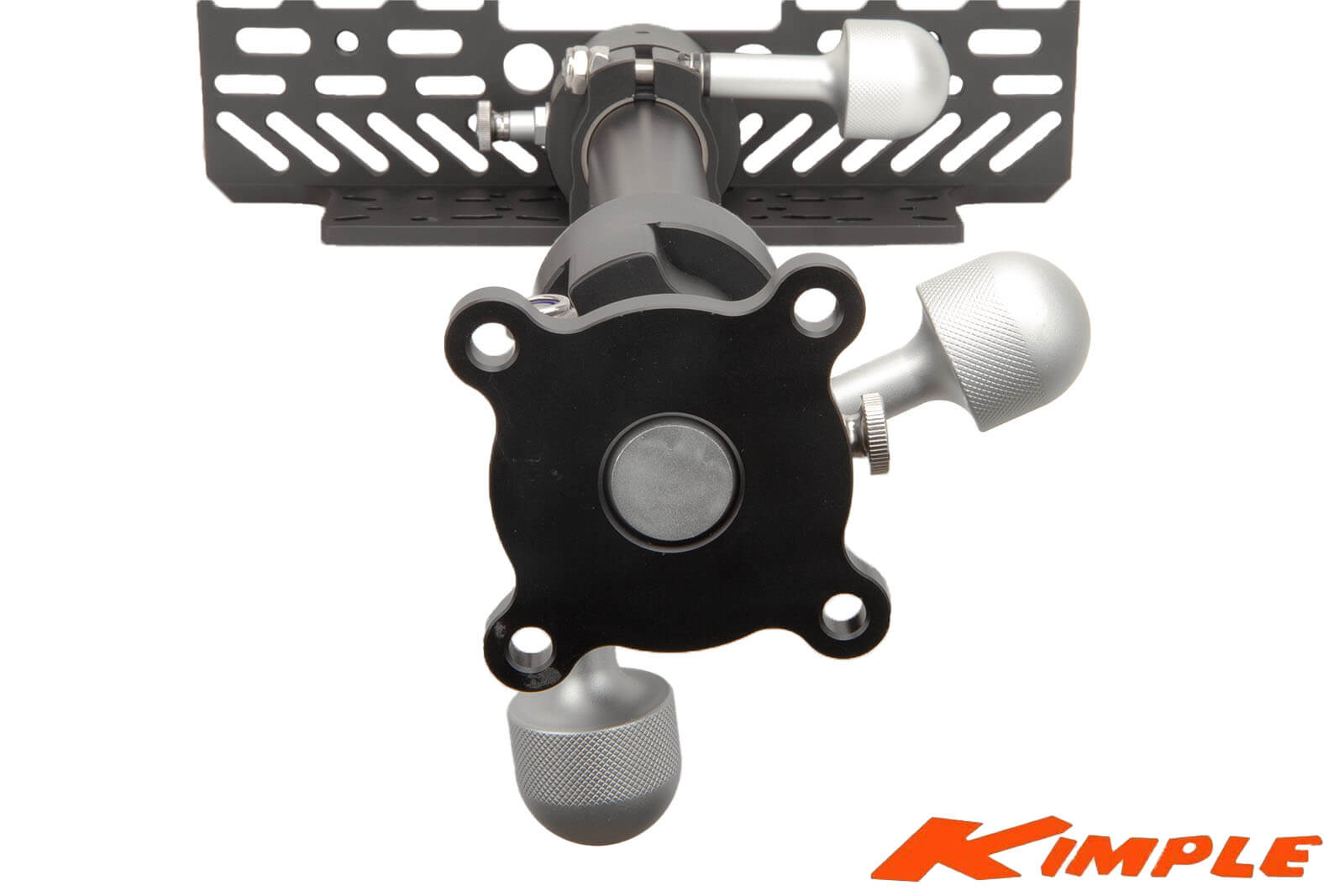

Der Fuß hat vier Schraubenlöcher. Zwei Wege stehen offen:
- Fest aufs Deck. Die klassische Variante für einen Platz, der bleibt.
- Auf die Kimple Boat Clamp. Das Lochbild passt. Damit sitzt die Konsole an der Bordwand, ohne dass du ein Loch ins Boot bohrst – und lässt sich am Saisonende komplett abnehmen.
Zusammen mit dem Rohrwechsel hast du damit vier Konfigurationen aus einem Artikel: kurz oder lang, fest verschraubt oder geklemmt.
Passt mein Echolot darauf?

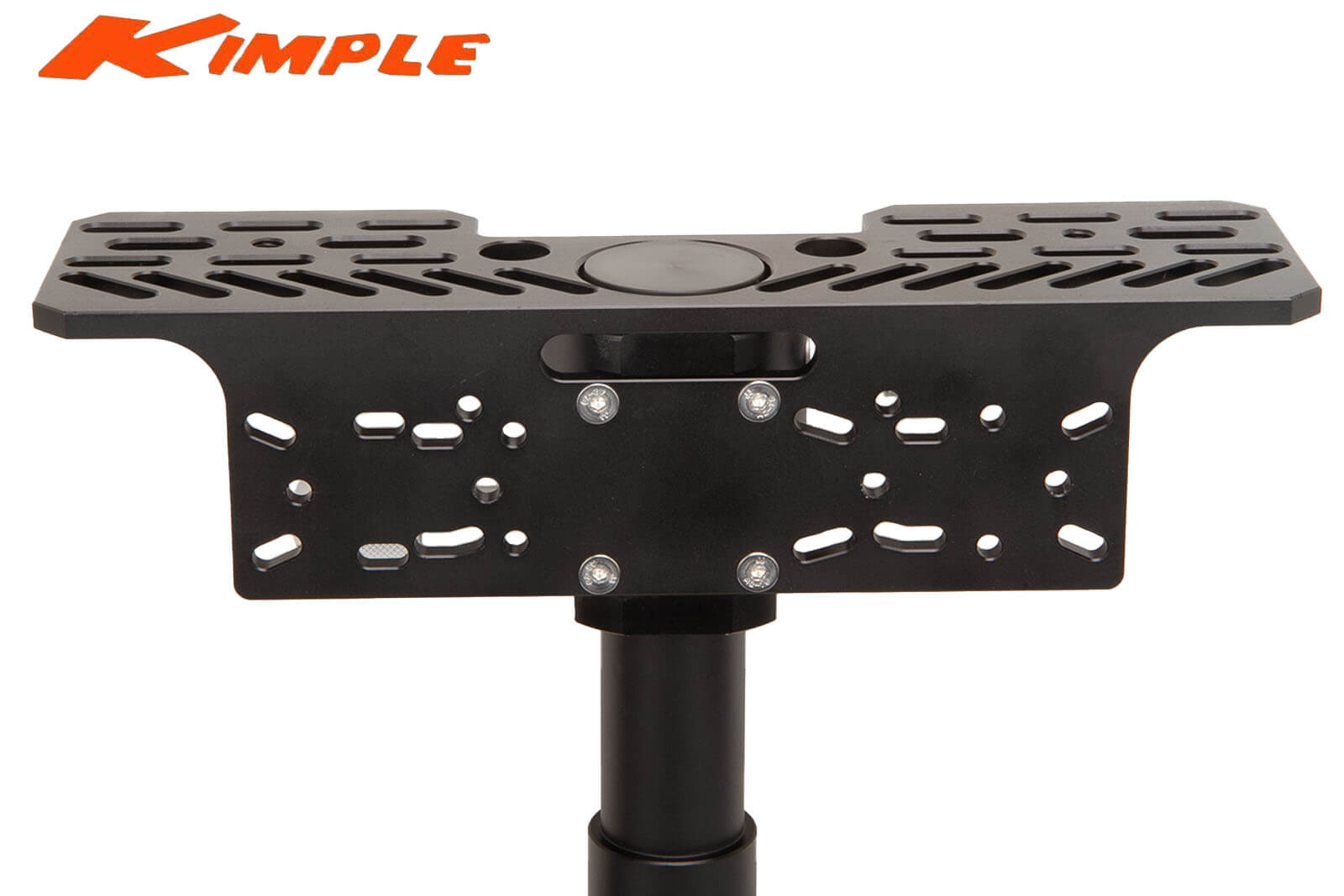

Beide Platten tragen ein allgemeines Lochbild, das auf die gängigen Marken ausgelegt ist – Langlöcher und ein dichtes Raster. Du schraubst den Original-Bügel deines Geräts darauf.
Wenn du unsicher bist, ob dein Modell passt: schreib uns mit der Modellbezeichnung, wir schauen nach.
Technische Daten
| Geräte | 2 – eins oben, eins vorn am Winkelprofil |
| Kurzes Standrohr | ca. 28 cm, einteilig |
| Langes Standrohr | ca. 49,5 bis 76 cm, teleskopierbar |
| Rohrwechsel | Quick Release am Fuß, werkzeuglos |
| Verstellung am Fuß | Schwenk und Neigung über zwei gerändelte Knäufe |
| Fuß | 4 Schraubenlöcher, Lochbild passend zur Kimple Boat Clamp |
| Montageplatten | allgemeines Lochbild mit Langlöchern, markenunabhängig |
| Material | Aluminium, gefräst und eloxiert |
| Schrauben | Edelstahl, mit selbstsichernden Muttern |
| Farbe | Schwarz |
| Gewicht aufgebaut | ca. 3,12 kg mit kurzem Rohr, ca. 4,36 kg mit langem Rohr |

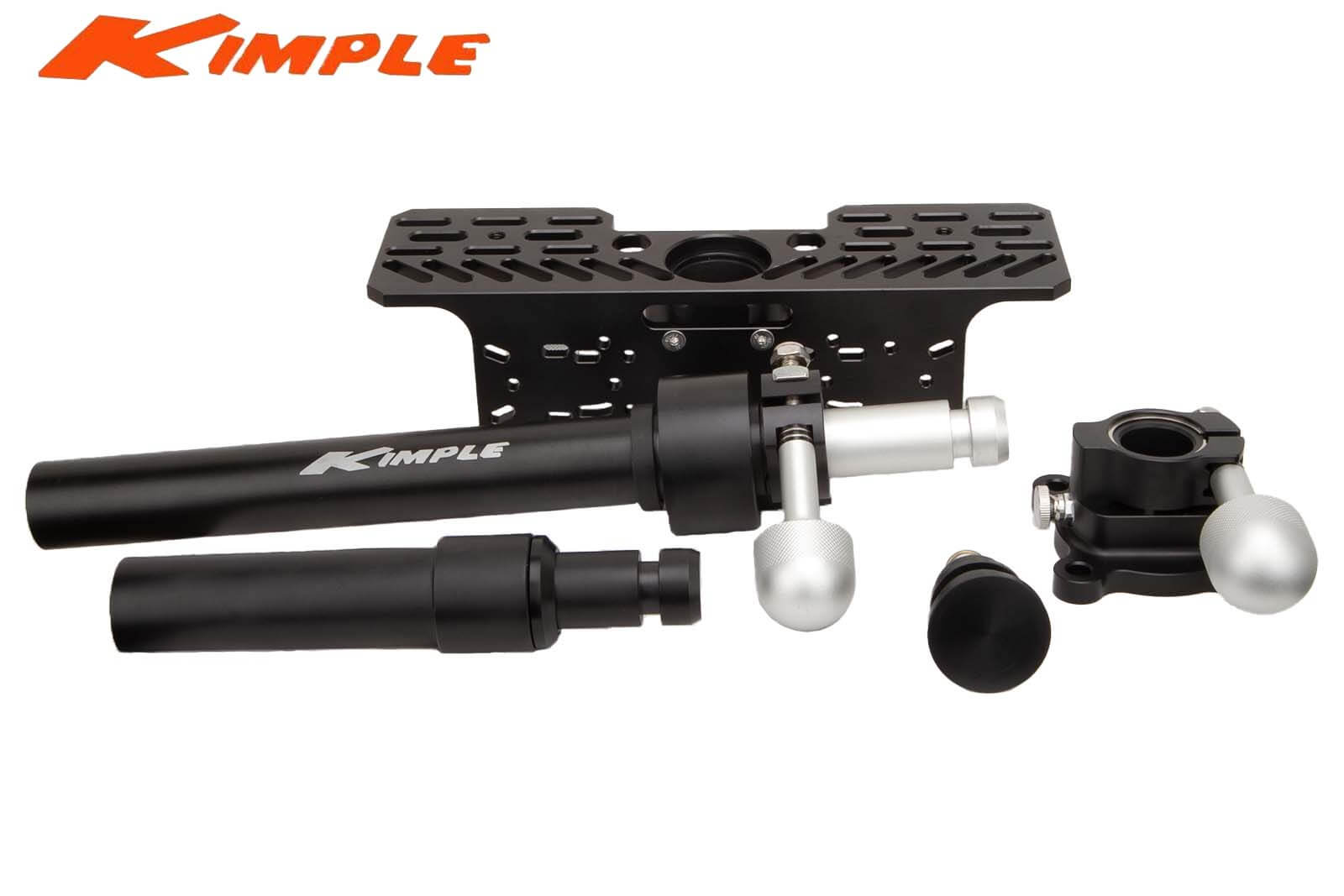

Lieferumfang
- 1 × Kimple Screen QR Mount, Konsole mit Fuß
- 1 × kurzes Standrohr, ca. 28 cm
- 1 × langes Standrohr, teleskopierbar

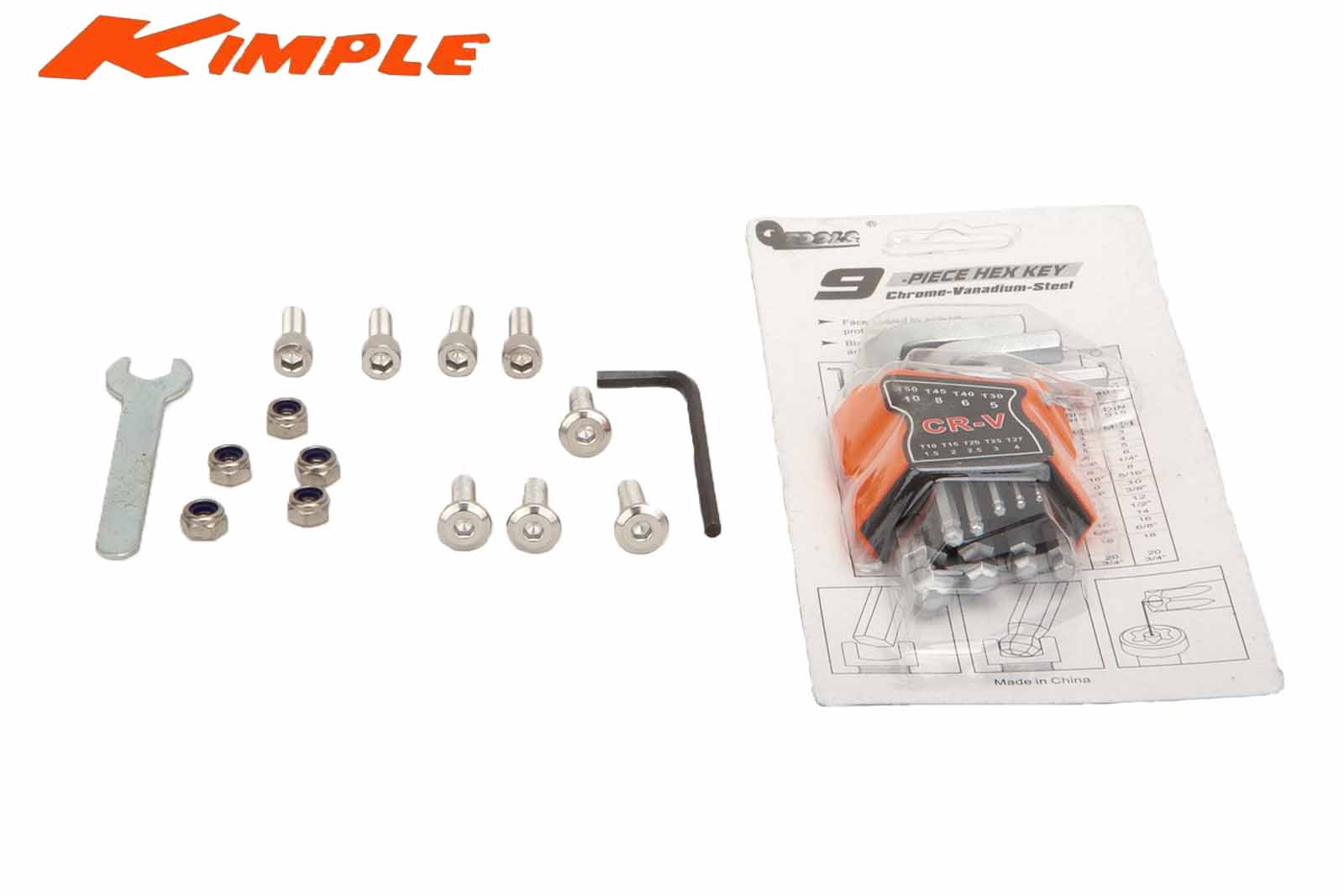

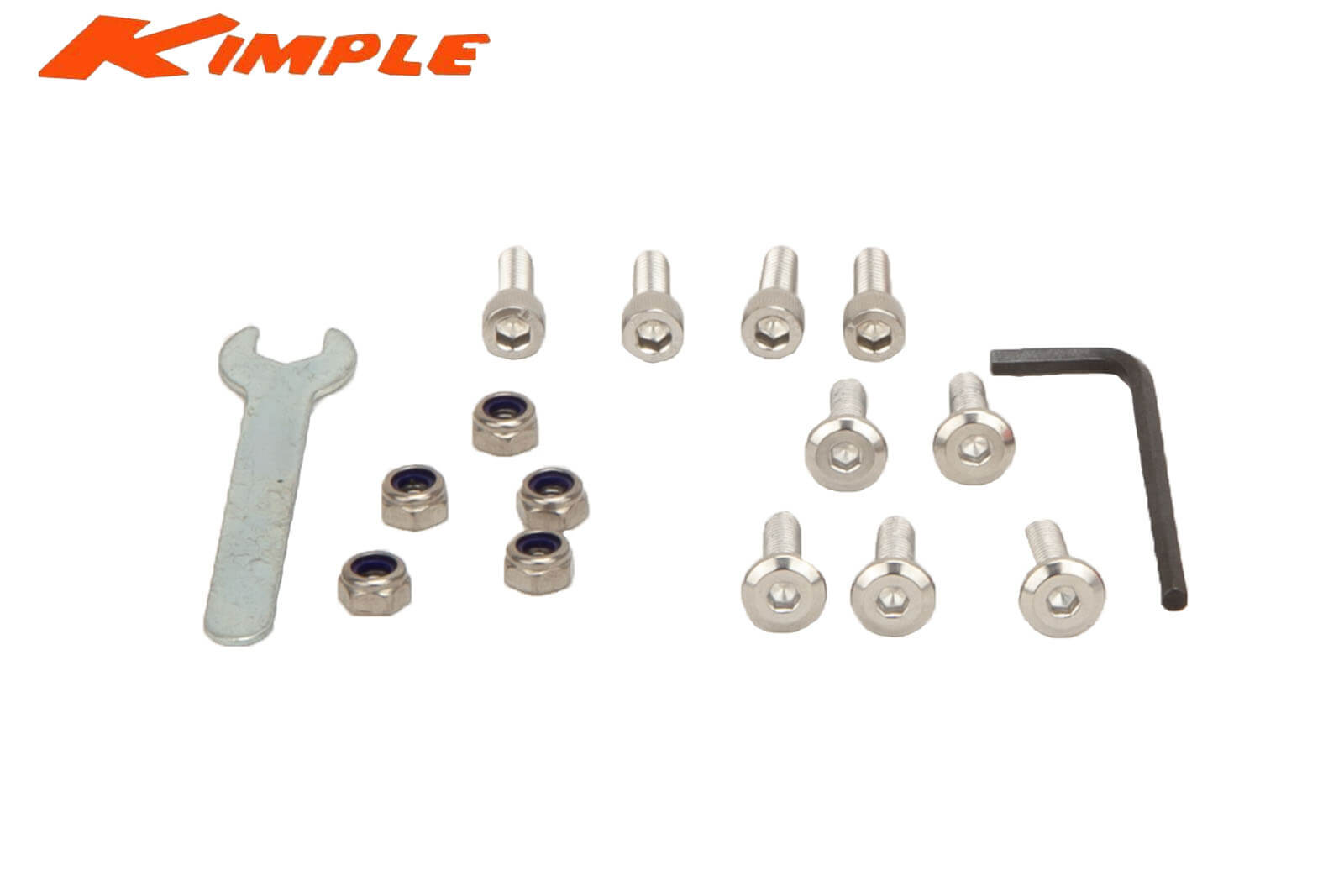

- Montagematerial aus Edelstahl mit selbstsichernden Muttern
- Werkzeug: Innensechskantsatz, Einzel-Inbusschlüssel und Gabelschlüssel
Du brauchst für den Aufbau nichts nachkaufen.
Häufige Fragen
Auf dem Karton steht „Single Screen“ – passt nun ein oder zwei Geräte?
Zwei. Die Konsole ist ein Winkelprofil: ein Echolot wird von oben montiert, das zweite von vorn. Die Bezeichnung auf der Verpackung ist an dieser Stelle missverständlich.
Warum liegen zwei Standrohre bei?
Damit du die Höhe nach Einsatz wählst statt beim Kauf. Das kurze Rohr mit ca. 28 cm passt zum Steuerstand, das lange geht teleskopierbar von ca. 49,5 bis 76 cm und bringt das Display auf Blickhöhe, wenn du im Stehen fischst.
Wie wechsle ich das Standrohr?
Großen Knauf am Fuß öffnen, kleinen gerändelten Knauf daneben ziehen, Rohr samt Konsole nach oben herausnehmen. Das andere Rohr einsetzen und beides wieder festziehen. Werkzeug brauchst du dafür nicht.
Wofür ist der obere Knauf?
Der sitzt an der Muffe des langen Rohrs und hält den Auszug auf der eingestellten Höhe – gleichzeitig sichert er gegen Verdrehen. Am kurzen Rohr gibt es ihn nicht, das wird allein unten im Fuß fixiert.
Passt der Halter auf die Kimple Boat Clamp?
Ja. Das Lochbild des Fußes entspricht dem der Clamp. Damit montierst du die Konsole an der Bordwand, ganz ohne Bohren.
Passt mein Echolot auf die Montageplatten?
Die Platten tragen ein allgemeines Lochbild für die gängigen Marken. Du schraubst den Original-Bügel deines Geräts darauf. Schreib uns mit deiner Modellbezeichnung, wenn du unsicher bist.
