Kimple Foldable Single Screen Mount – klappbarer Echolothalter, teleskopierbar
400,00 €
Kimple Foldable Single Screen Mount – klappbarer Halter für ein Echolot
Wer auf dem Casting Deck steht und aktiv fischt, schaut an seinem Echolot vorbei statt drauf – jedenfalls dann, wenn es auf Sitzhöhe montiert ist. Der Kimple Foldable Single Screen Mount bringt das Display dorthin, wo dein Blick ohnehin hingeht: auf bis zu 75 cm Höhe, nah an die Augen. Und wenn er stört, klappst du ihn flach um.
Inhaltsverzeichnis
- Ausfahren, neigen, klappen
- Montage und Konterplatte
- Passt mein Echolot darauf?
- Technische Daten
- Lieferumfang
- Häufige Fragen
Ausfahren, neigen, klappen
Der Halter kann drei Dinge, und alle drei stellst du von Hand ein.

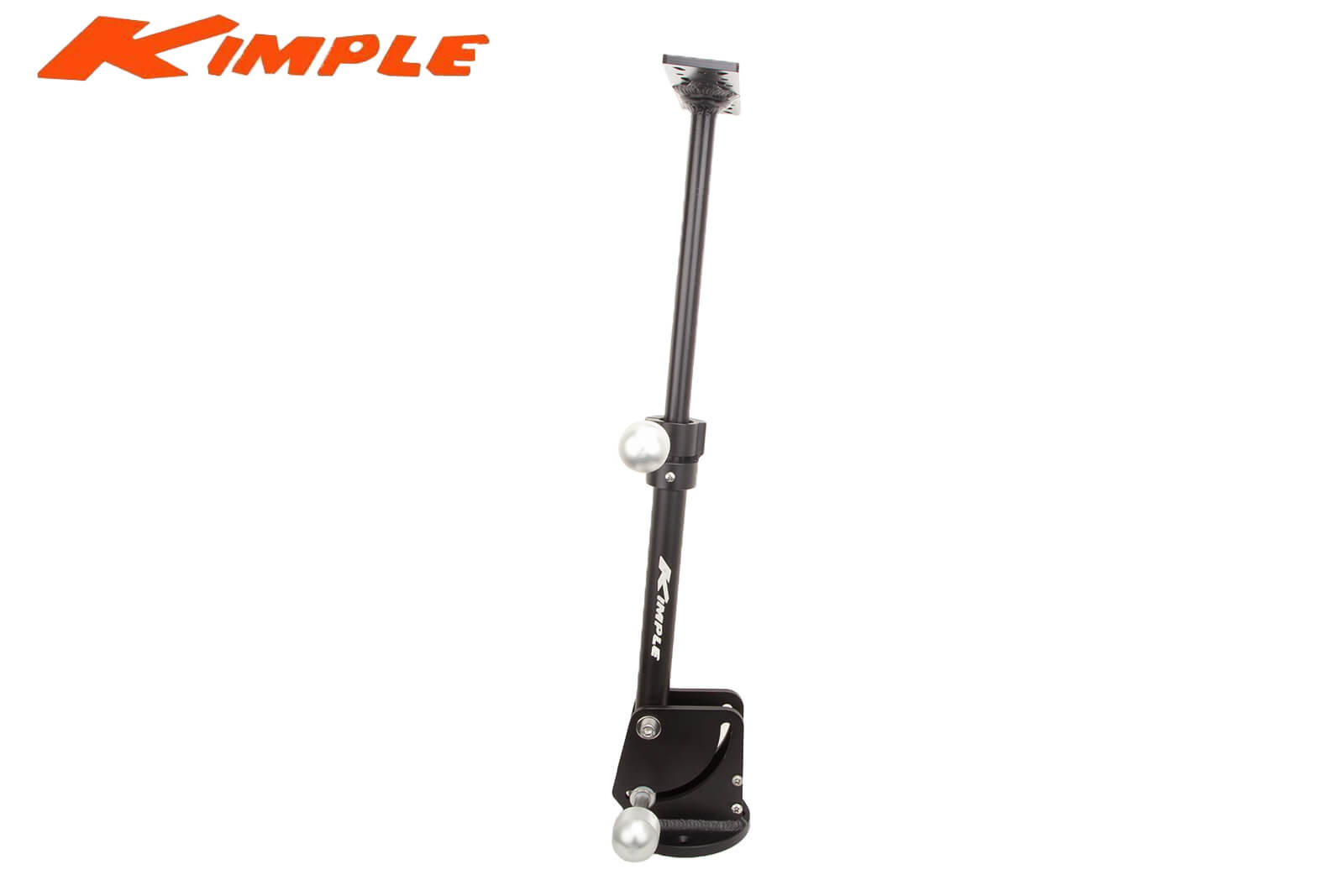

Teleskop. Die Höhe lässt sich zwischen rund 50,5 und 75 cm einstellen – stufenlos, nicht in Rastern. Genau das macht ihn für den Bugbereich interessant: Auf dem Casting Deck stehst du, und ein Display auf Sitzhöhe liegt dann weit unter deiner Blicklinie. Ausgefahren steht es dort, wo du im Stehen hinschaust, ohne dich zu bücken oder den Kopf zu drehen.

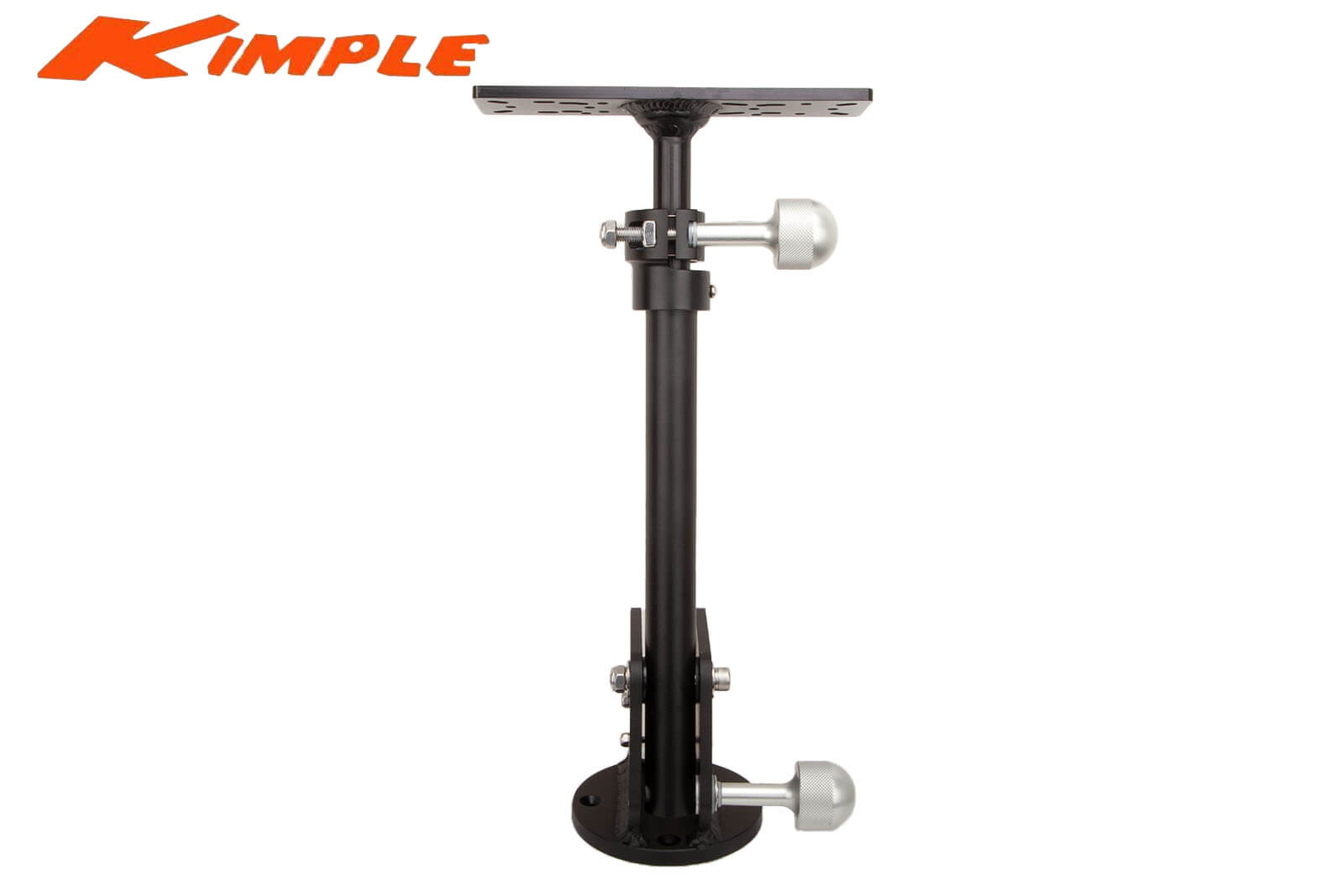

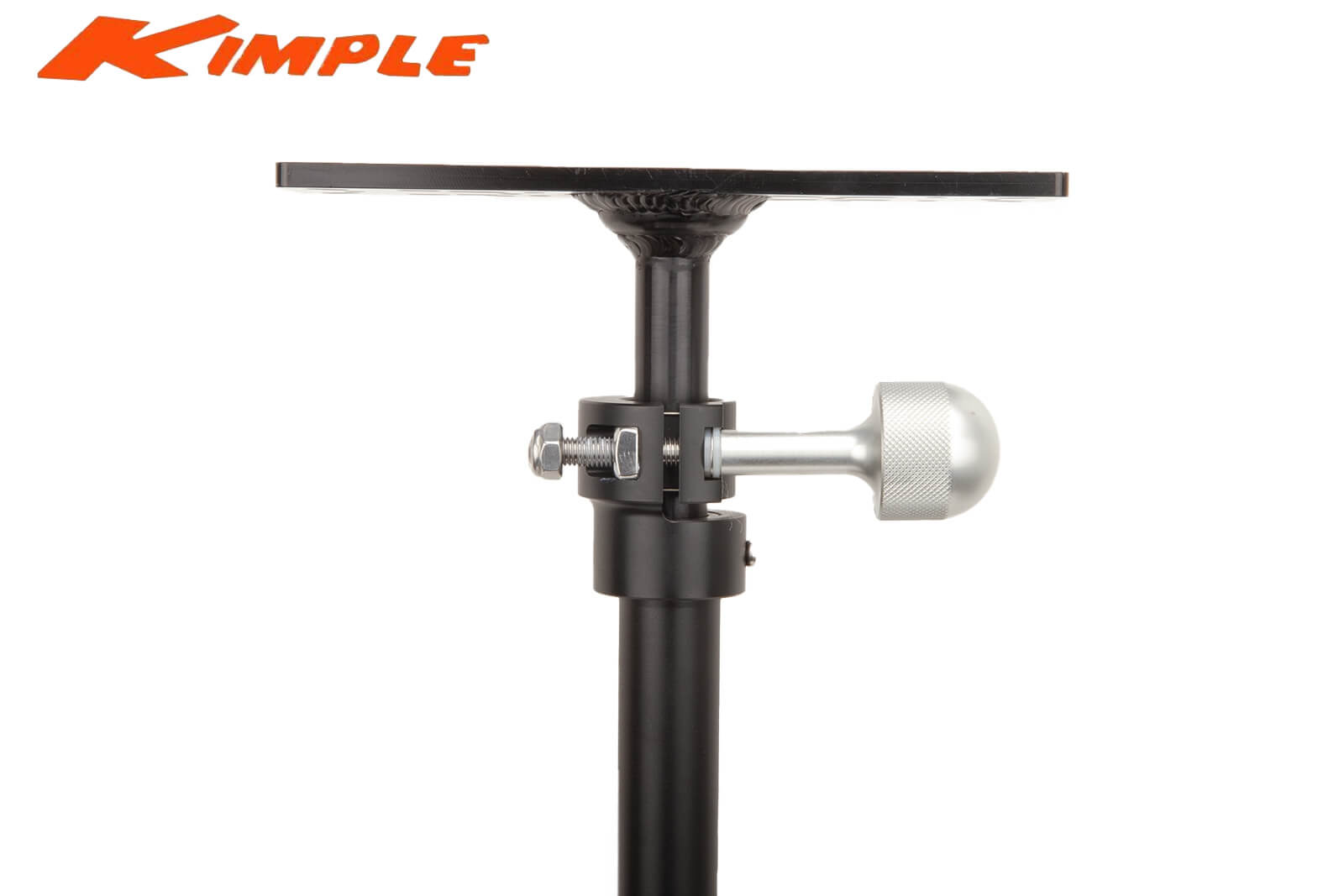

Neigung. Der Winkel der Montageplatte ist ebenfalls stufenlos verstellbar. Sonne von vorn, Blick von oben, Blick aus dem Sitzen – du drehst den Rändelknopf auf, kippst, ziehst wieder fest.

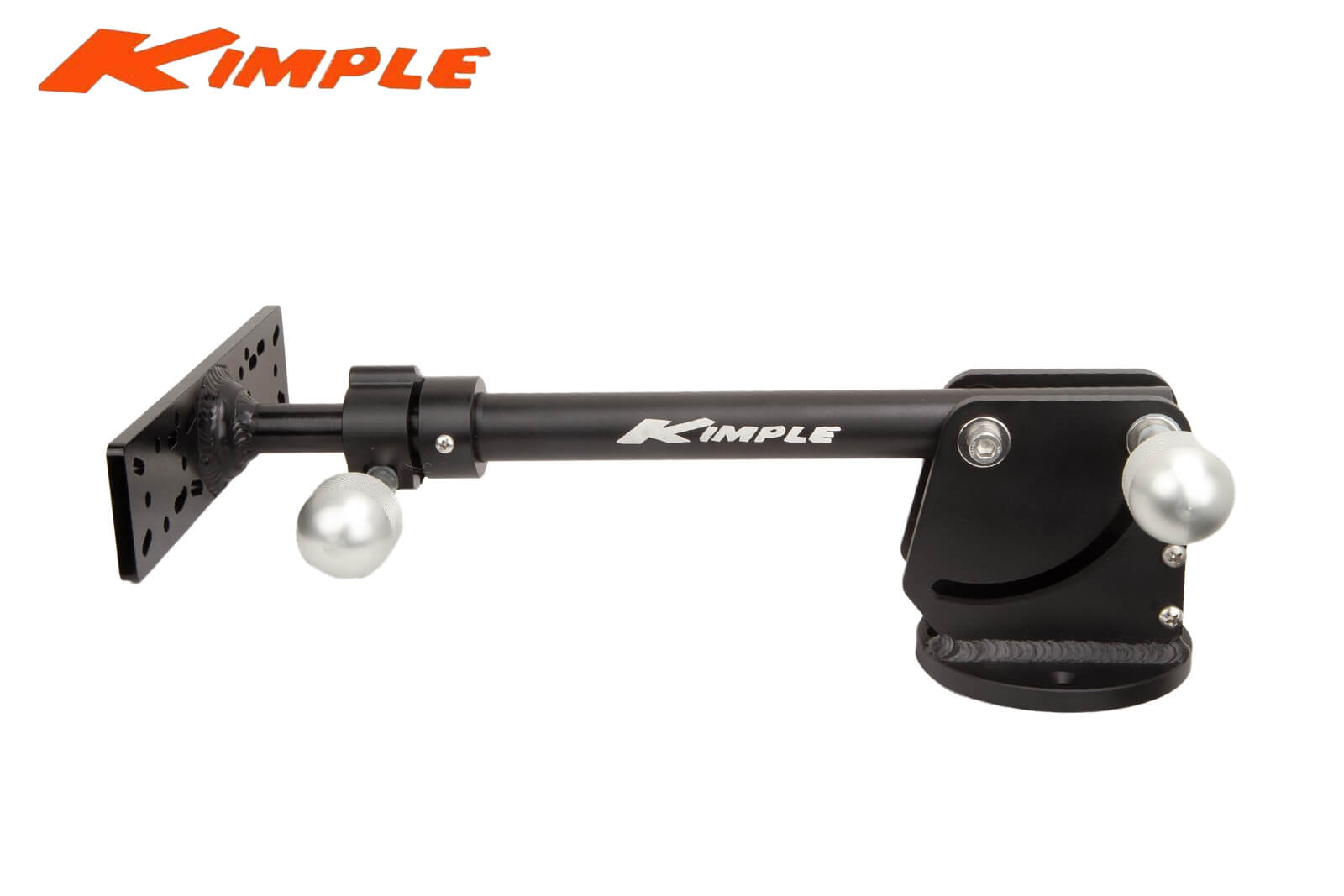

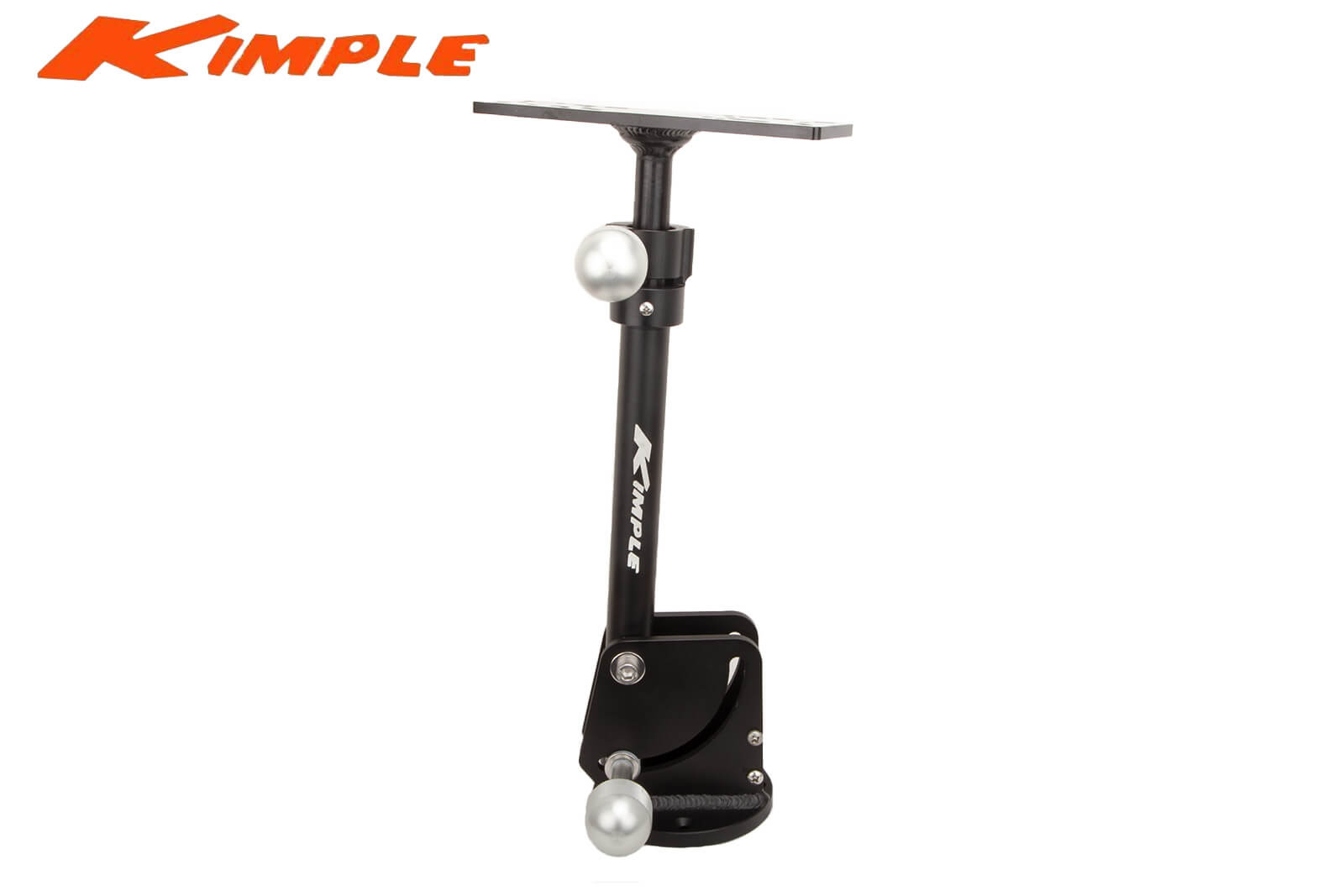

Klappen. Am Fuß sitzt ein Scharnier. Damit legst du den kompletten Arm samt Echolot flach auf das Casting Deck und fixierst ihn dort – ohne irgendetwas abzuschrauben. Relevant wird das nach dem Angeln: Soll die Persenning über das Boot, stört ein Halter auf 75 cm Höhe. Und auf der Heimfahrt liegt das Gerät fest statt zu schwingen und irgendwo anzuschlagen.
Beide Klemmungen werden über große gerändelte Knöpfe bedient. Kein Werkzeug, auch nicht mit nassen Händen.
Montage und Konterplatte

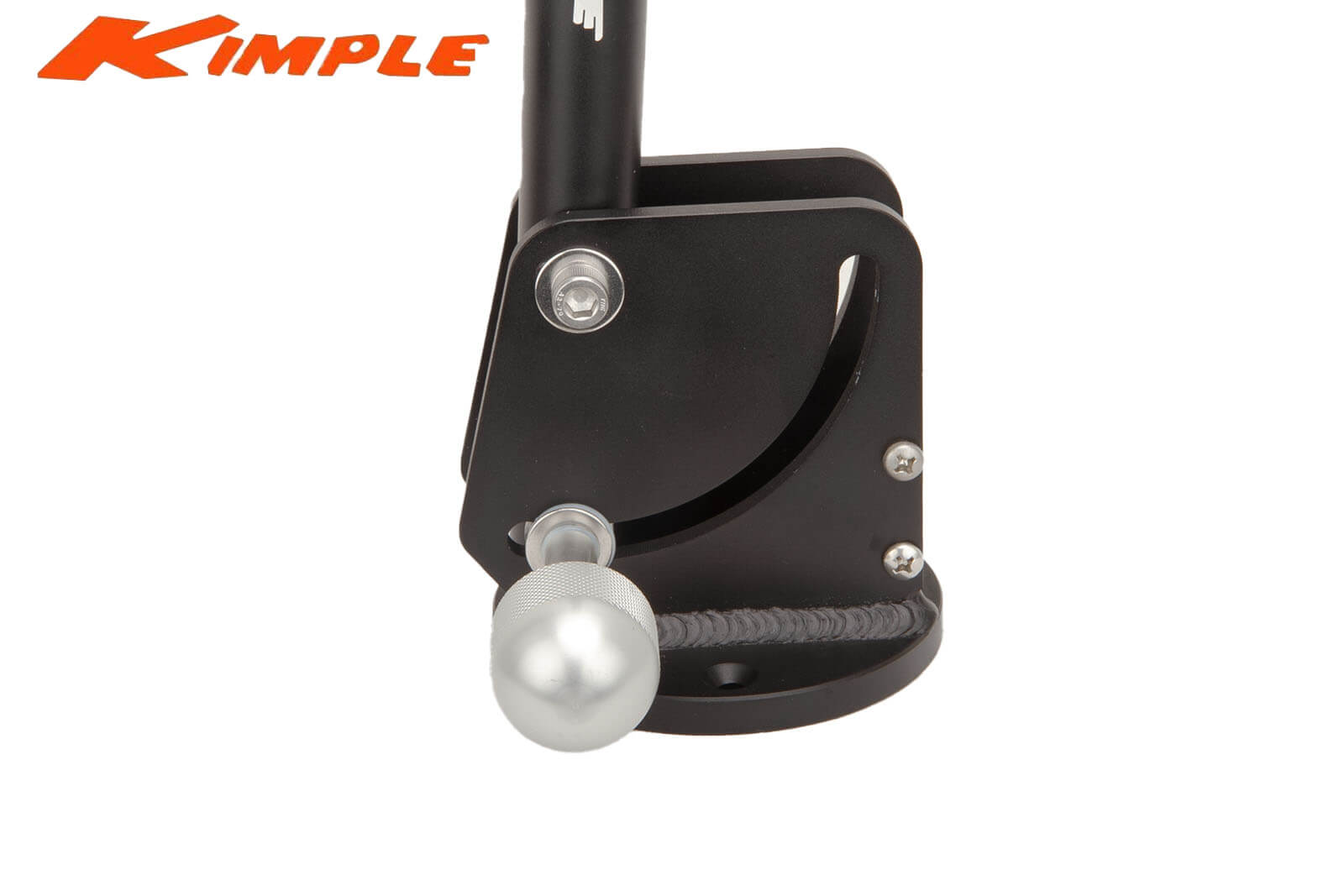

Der Fuß ist rund, hat ca. 13,5 cm Durchmesser und vier Schraubenlöcher. Er wird fest aufs Deck geschraubt – der typische Platz ist das Casting Deck im Bug, dort, wo du beim Fischen stehst.
Im Lieferumfang liegt eine Konterplatte aus 3 mm Aluminium mit dem passenden Lochbild – die gehört unter das Deck, auf die Gegenseite. Das ist kein optionales Extra, sondern der Grund, warum der Halter auch ausgefahren sicher steht: Ein Display auf 75 cm Höhe wirkt bei jeder Welle als Hebel auf die vier Schrauben. Ohne Gegenplatte arbeitet diese Kraft direkt im Decksmaterial und zieht die Schrauben mit der Zeit durch.
Die vier Schrauben sind aus Edelstahl und haben selbstsichernde Muttern.
Passt mein Echolot darauf?

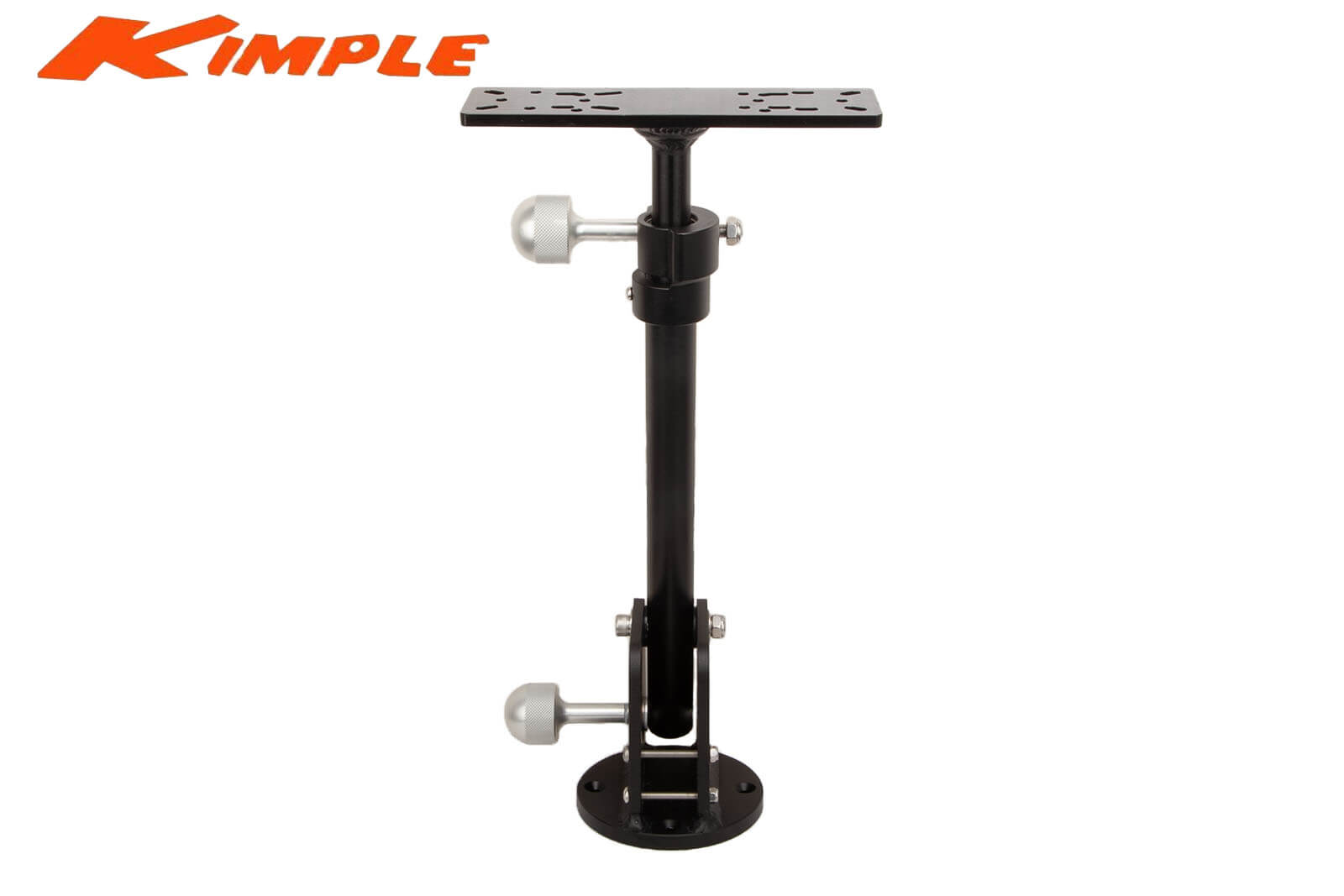

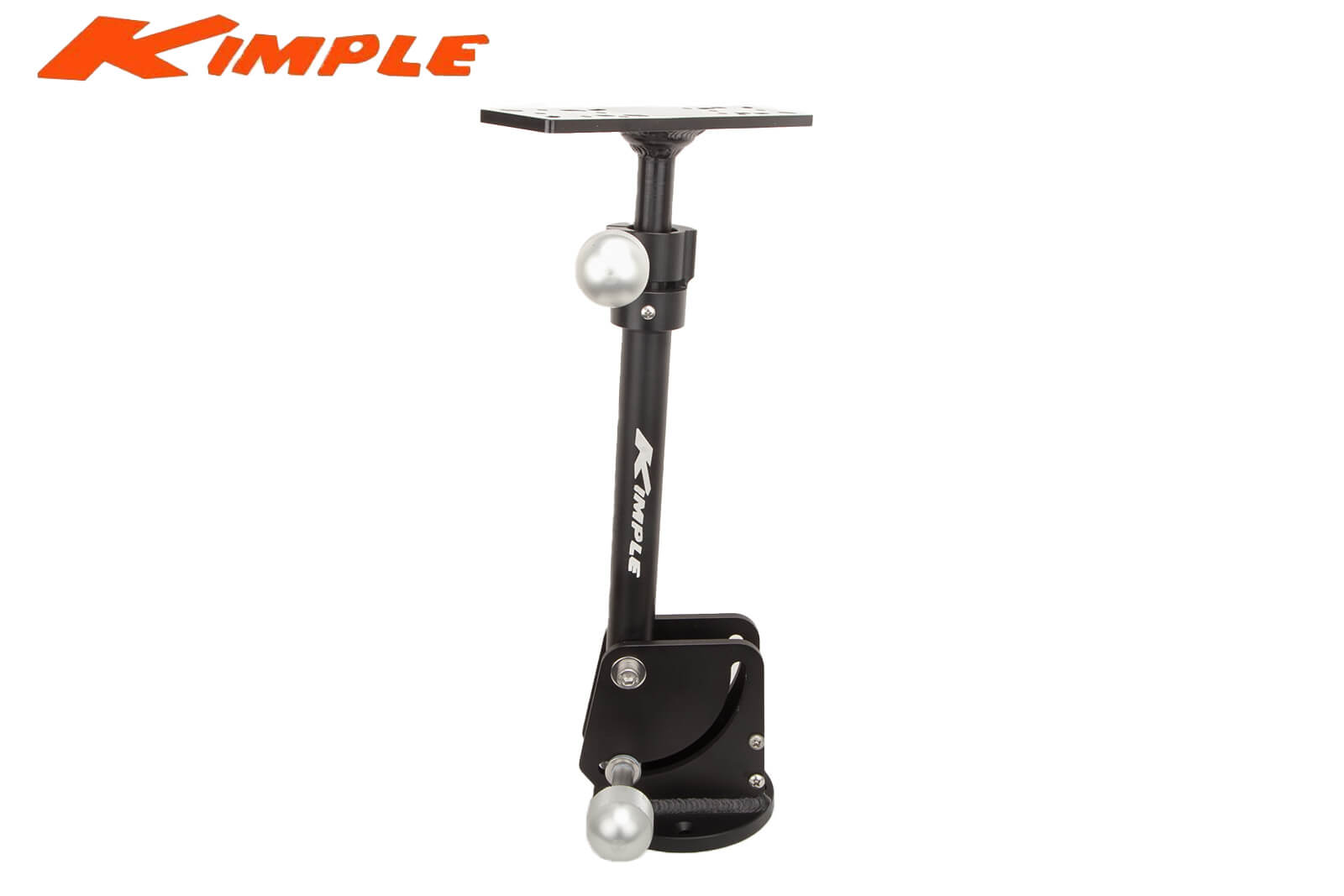

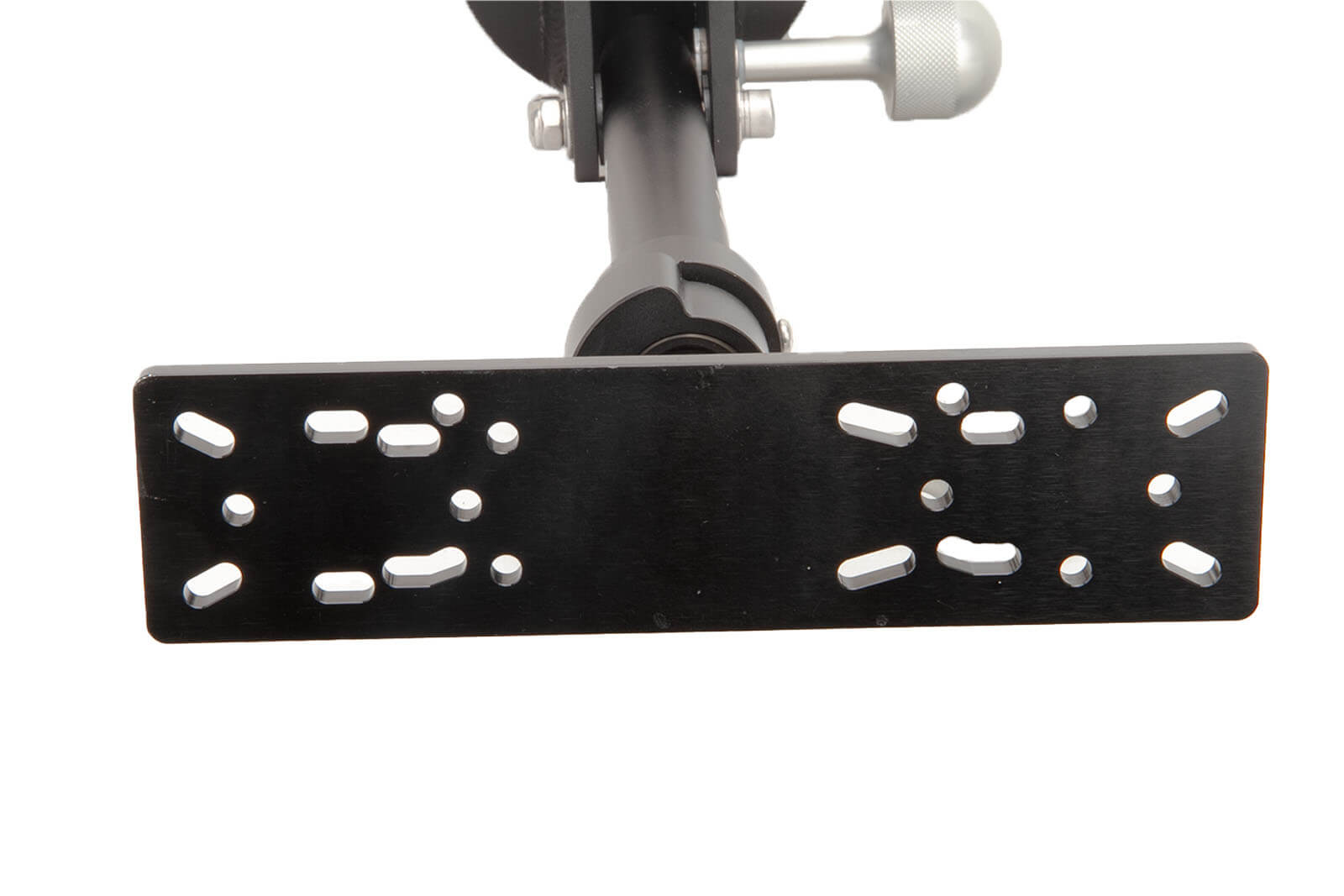

Die Montageplatte oben ist universell gelocht, mit Langlöchern und einem dichten Raster. Du schraubst den Original-Bügel deines Echolots darauf.
Ehrlich dazu: Bei manchen Bügeln trifft das Lochbild nicht auf Anhieb. Dann setzt du zwei zusätzliche Löcher im Bügel – nicht im Gerät. Das ist der Preis dafür, dass der Halter nicht auf eine Marke festgelegt ist.
Wenn du unsicher bist, schreib uns mit deiner Modellbezeichnung.
Technische Daten
| Höhe | ca. 50,5 bis 75 cm, stufenlos |
| Neigung | stufenlos verstellbar |
| Klappfunktion | Scharnier am Fuß, Arm komplett umlegbar und fixierbar |
| Fußplatte | rund, ca. 13,5 cm Durchmesser, 4 Schraubenlöcher |
| Konterplatte | Aluminium, 3 mm stark, unbehandelt |
| Material Fuß und Aufnahme | massives Aluminium, Fuß geschweißt |
| Schrauben | Edelstahl, mit selbstsichernden Muttern |
| Bedienung | zwei gerändelte Klemmknöpfe, werkzeuglos |
| Geräte | 1 |
| Farbe | Schwarz |
| Gewicht | ca. 3,24 kg inkl. Konterplatte und Schrauben |

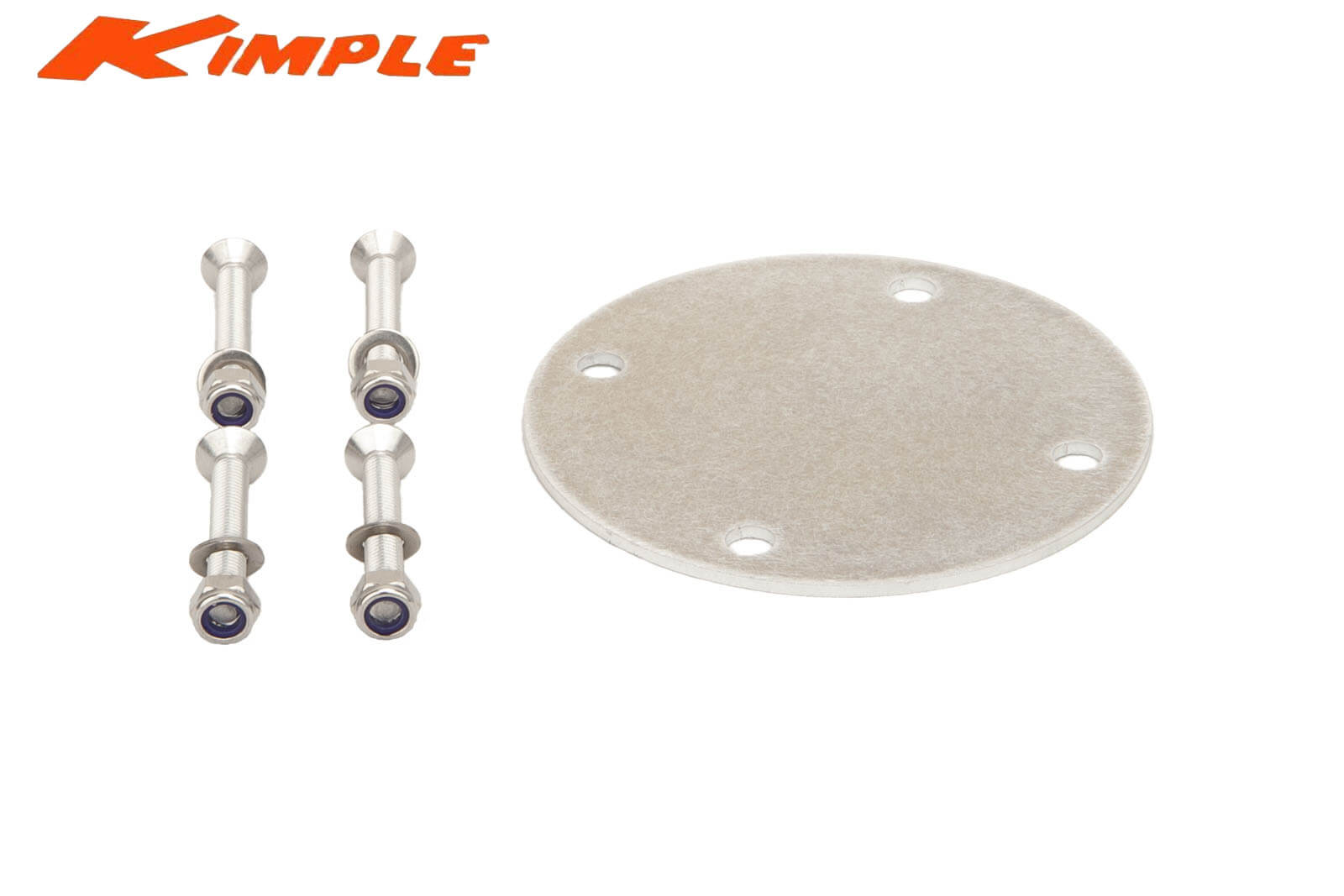

Lieferumfang
- 1 × Kimple Foldable Single Screen Mount
- 1 × Konterplatte aus 3 mm Aluminium für die Decksunterseite
- 4 × Edelstahlschraube mit selbstsichernder Mutter
Häufige Fragen
Wofür ist der Halter gedacht?
Vor allem für den Bugbereich. Wenn du auf dem Casting Deck stehst und aktiv fischst, bringt er das Display auf deine Blickhöhe statt auf Sitzhöhe. Montieren lässt er sich aber überall dort, wo du eine feste Verschraubung ins Deck setzen kannst.
Wie hoch baut der Halter?
Zwischen rund 50,5 und 75 cm, stufenlos einstellbar. Du bist also nicht auf feste Stufen festgelegt.
Wofür ist die Konterplatte?
Sie kommt unter das Deck, auf die Gegenseite der vier Schrauben. Ein Display auf 75 cm Höhe wirkt bei Welle als Hebel – die 3 mm starke Alu-Platte verteilt diese Kraft, statt sie auf vier Schraubenköpfe wirken zu lassen. Montier den Halter nicht ohne sie.
Kann ich den Arm mit montiertem Echolot umklappen?
Ja, dafür ist das Scharnier am Fuß da. Du legst den Arm samt Gerät flach auf das Deck und fixierst ihn dort – abschrauben musst du nichts. So passt die Persenning drüber, und auf der Heimfahrt schlägt nichts an.
Brauche ich Werkzeug zum Verstellen?
Nein. Höhe und Neigung stellst du über zwei gerändelte Knöpfe von Hand ein.
Passt mein Echolot auf die Montageplatte?
Die Platte ist universell gelocht, du schraubst den Original-Bügel deines Geräts darauf. Bei manchen Bügeln trifft das Lochbild nicht auf Anhieb, dann setzt du zwei zusätzliche Löcher im Bügel. Schreib uns mit deiner Modellbezeichnung, wenn du unsicher bist.
Passen zwei Geräte darauf?
Nein, der Halter ist für ein Echolot ausgelegt.
