Garmin GSD 24 Echolotmodul
549,99 €
- 4.99 % UVP 578,90 €*
Garmin GSD 24: Echolotmodul mit 50/200 kHz für dein Garmin Netzwerk

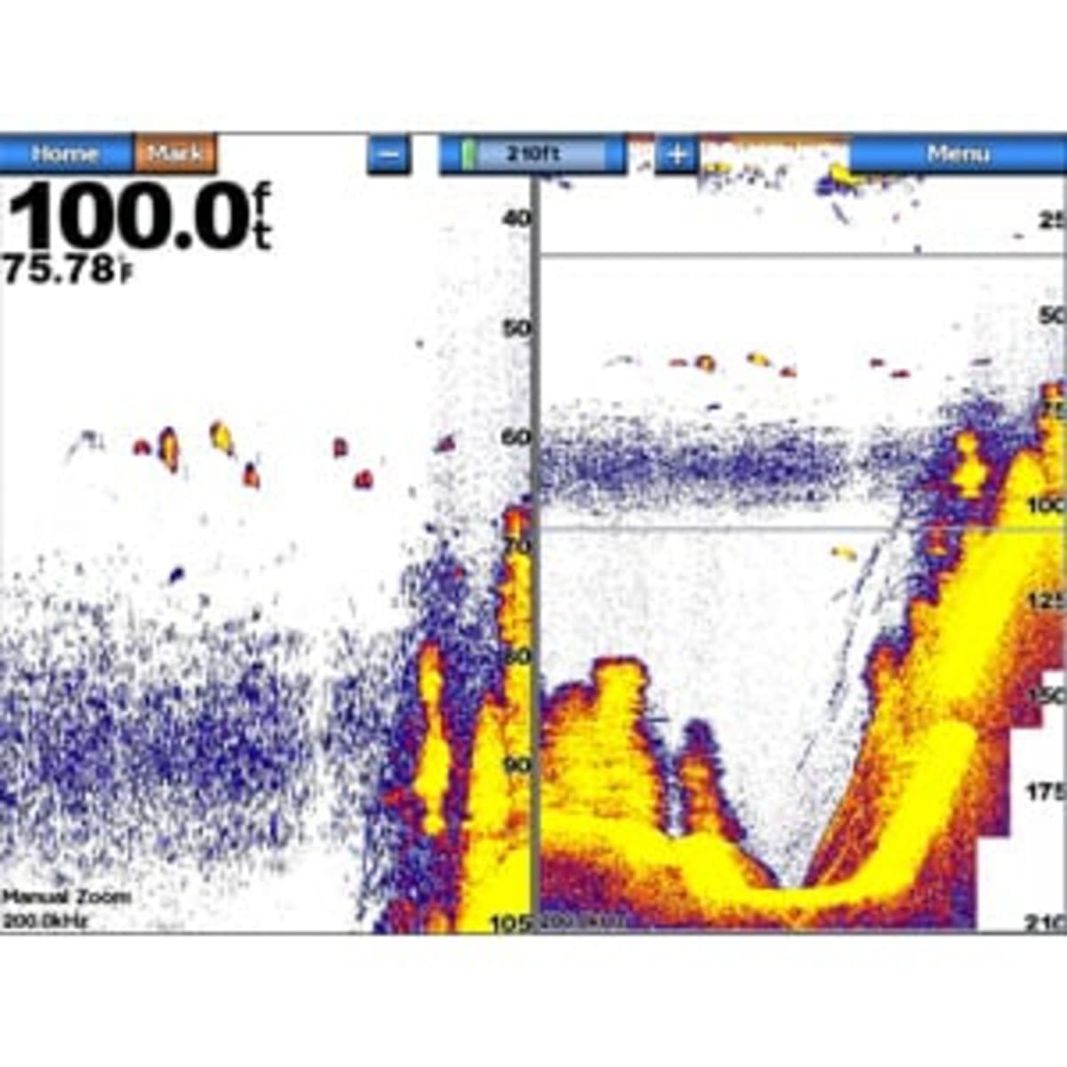

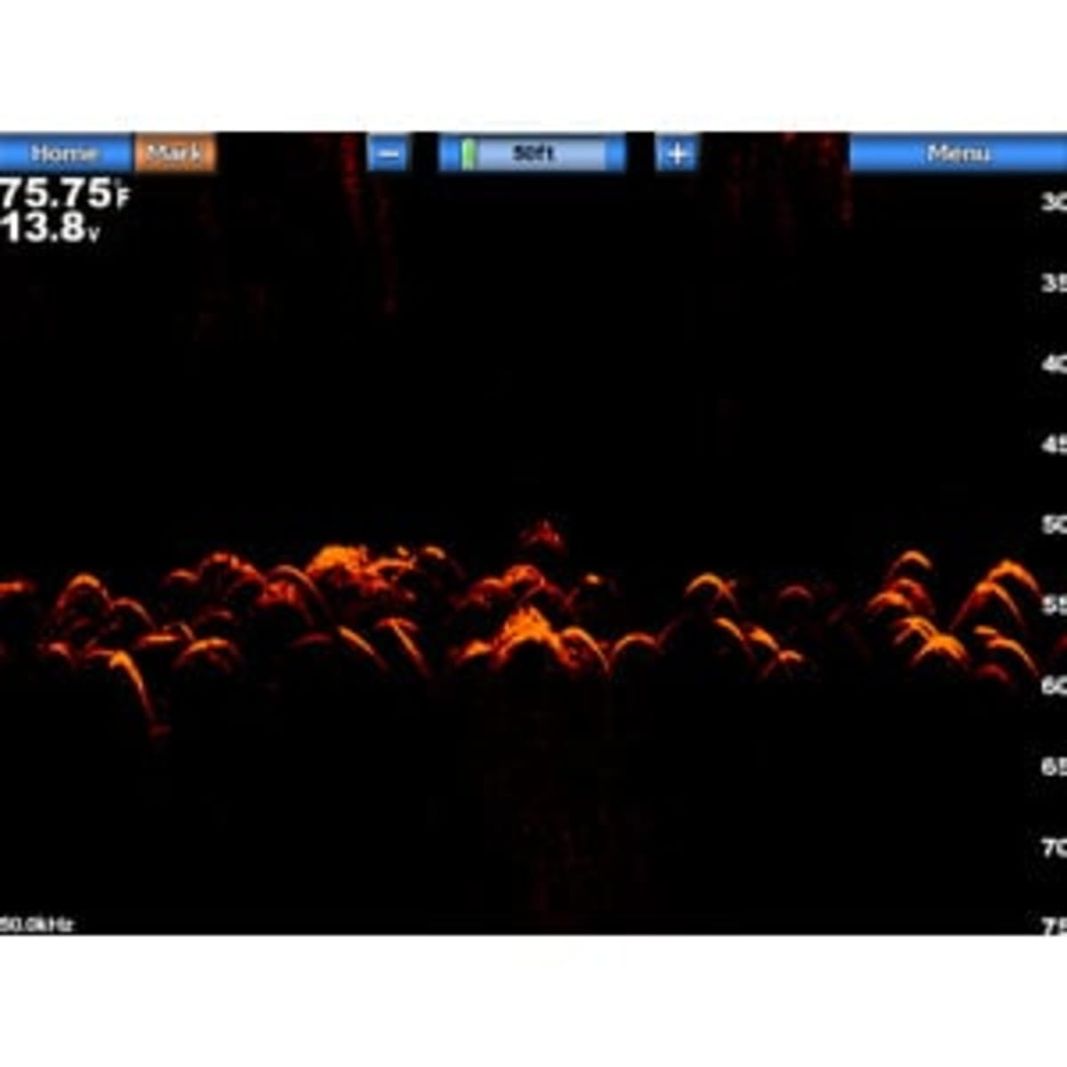

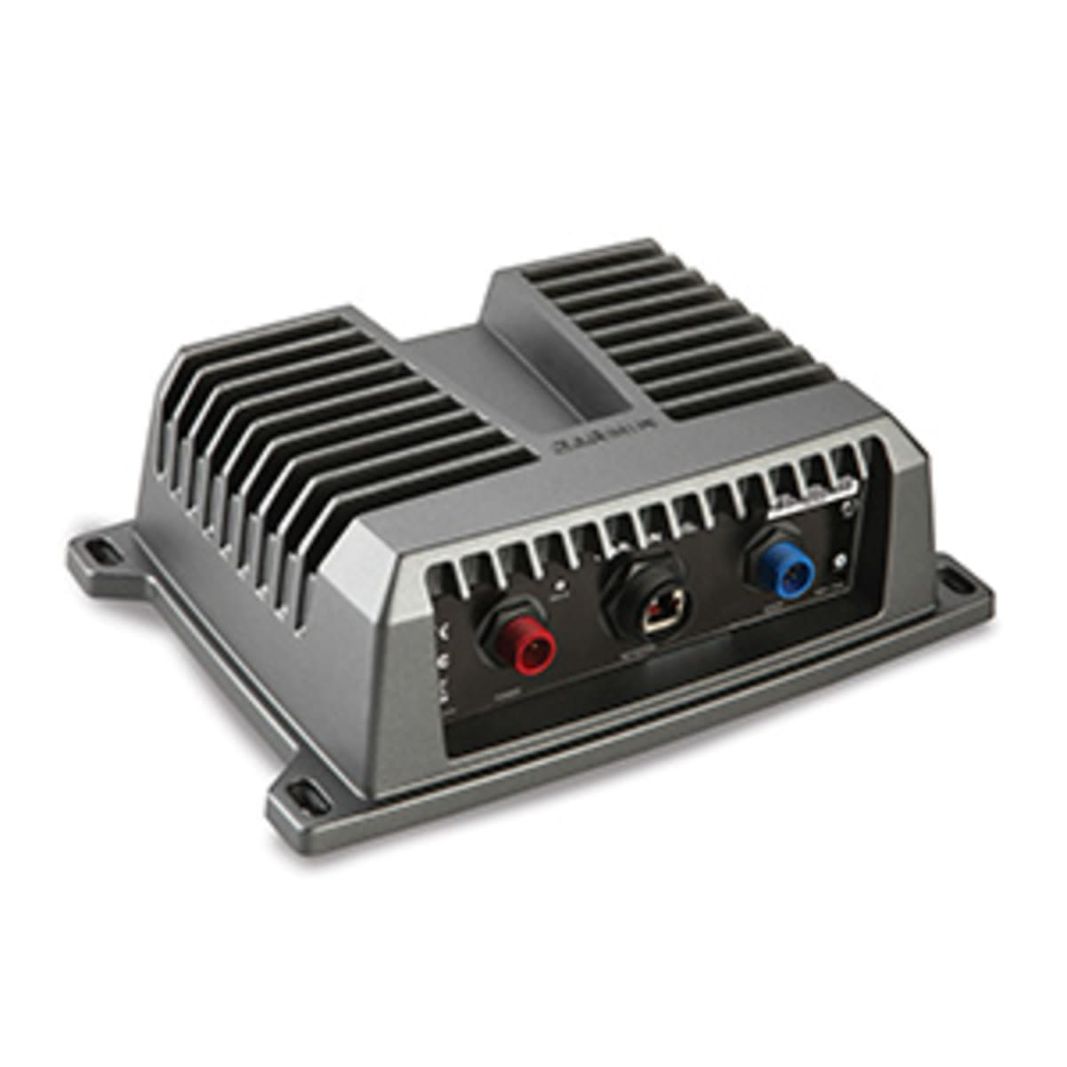

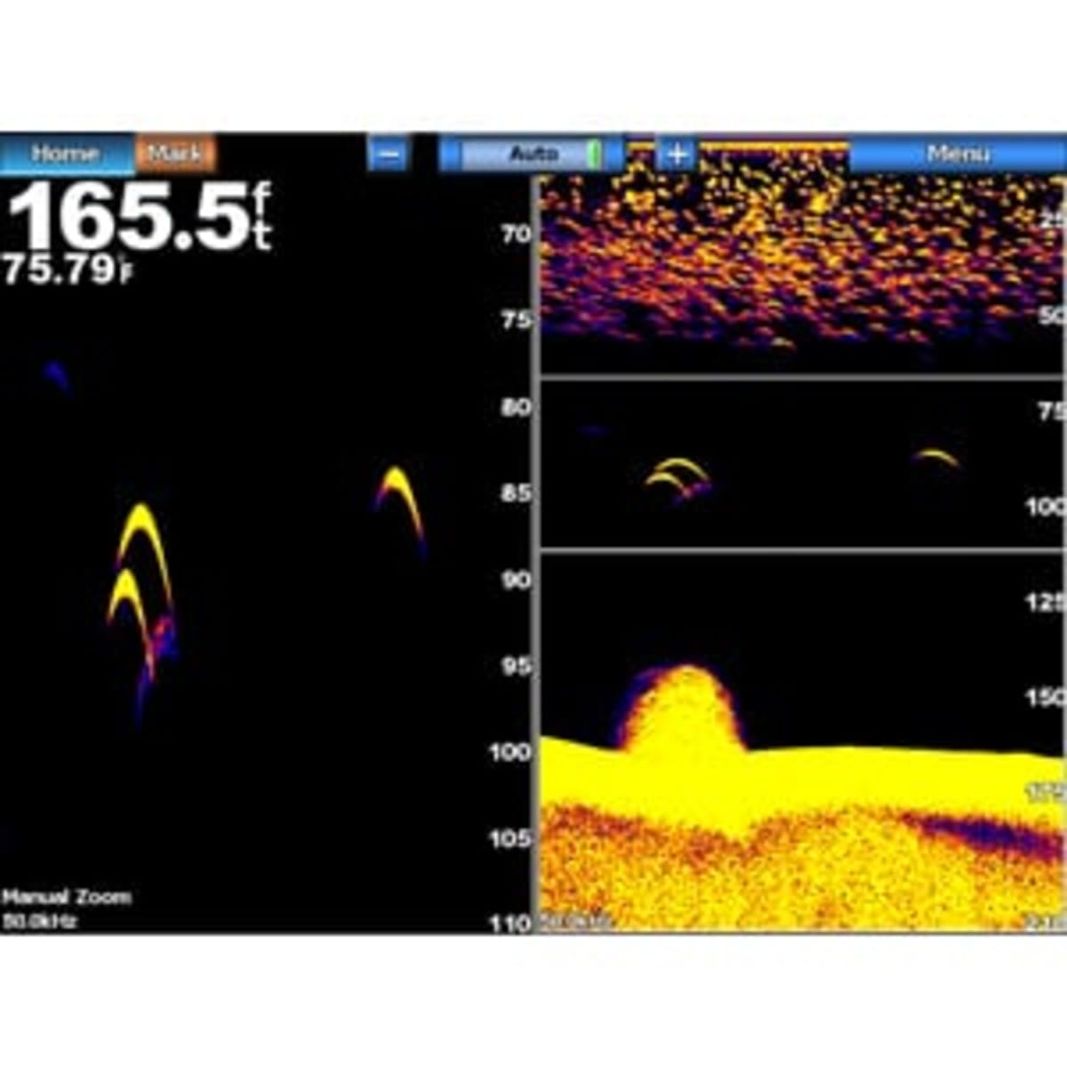

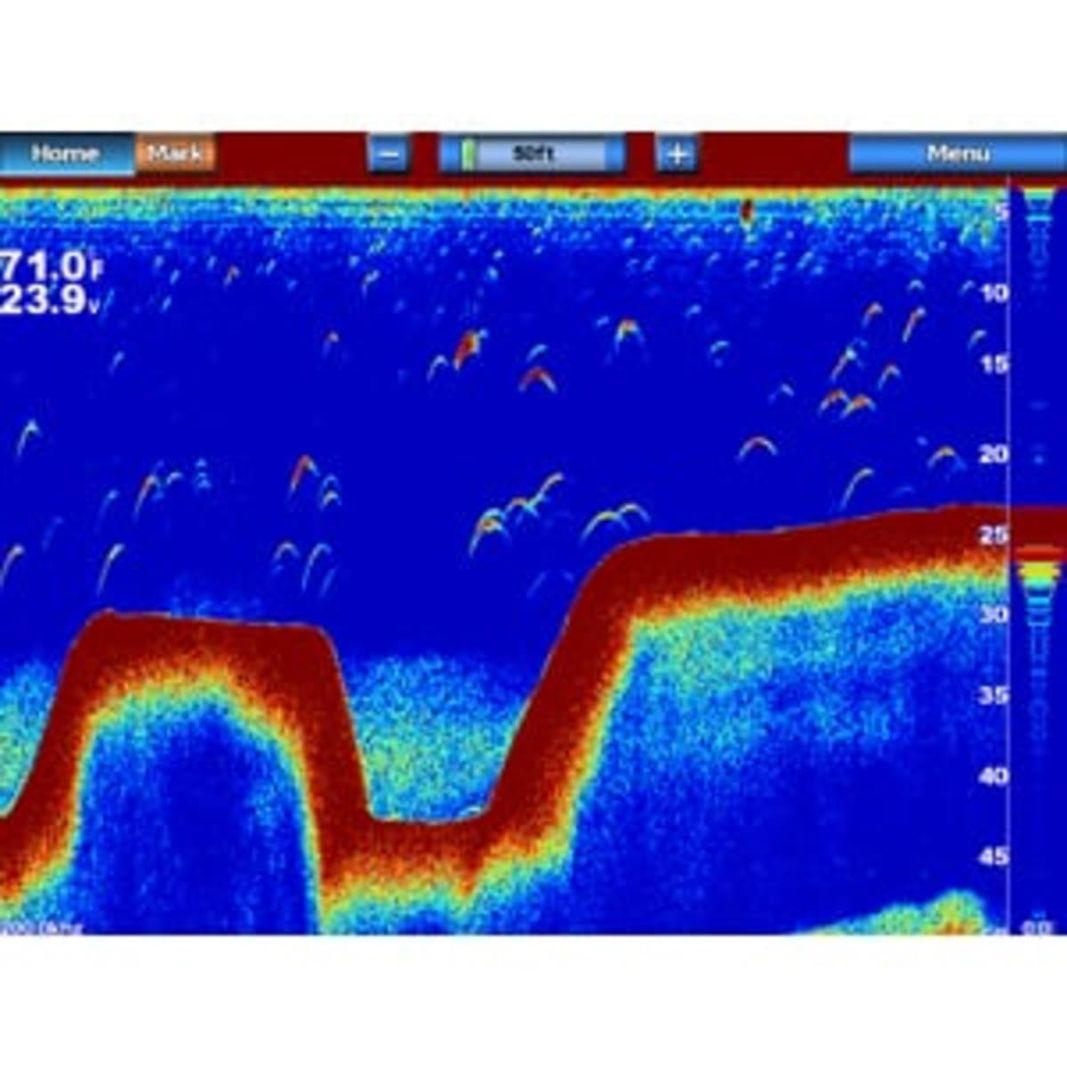

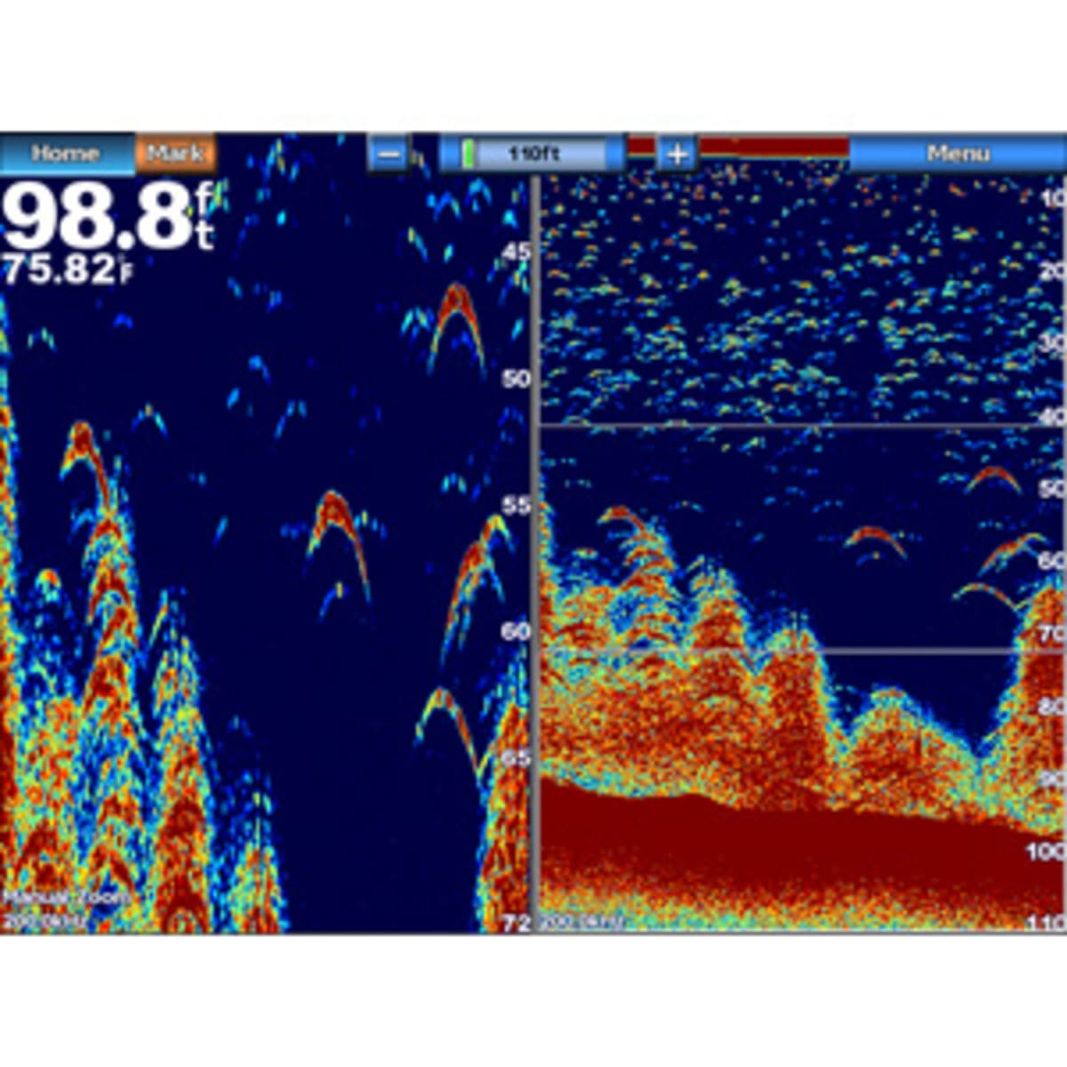

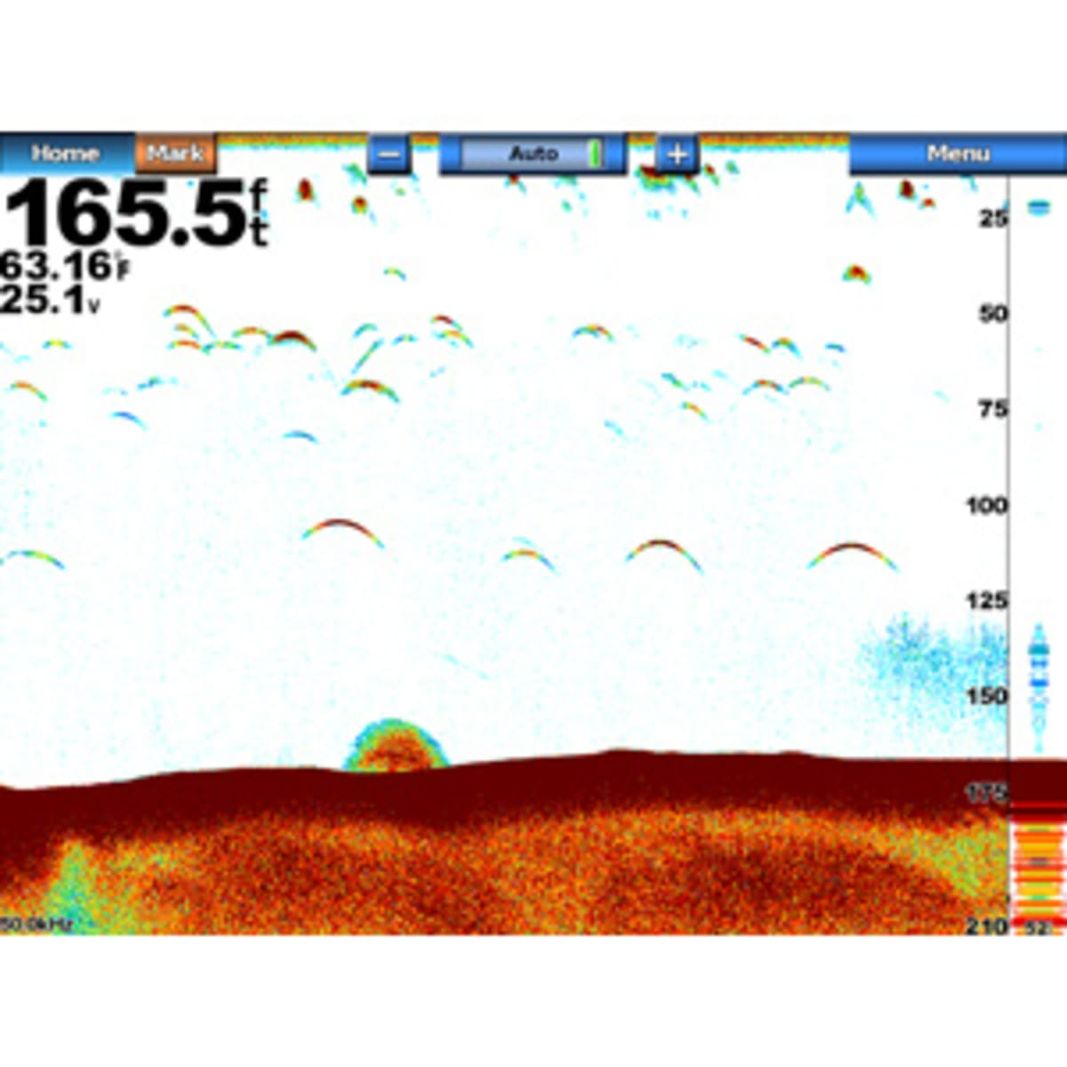

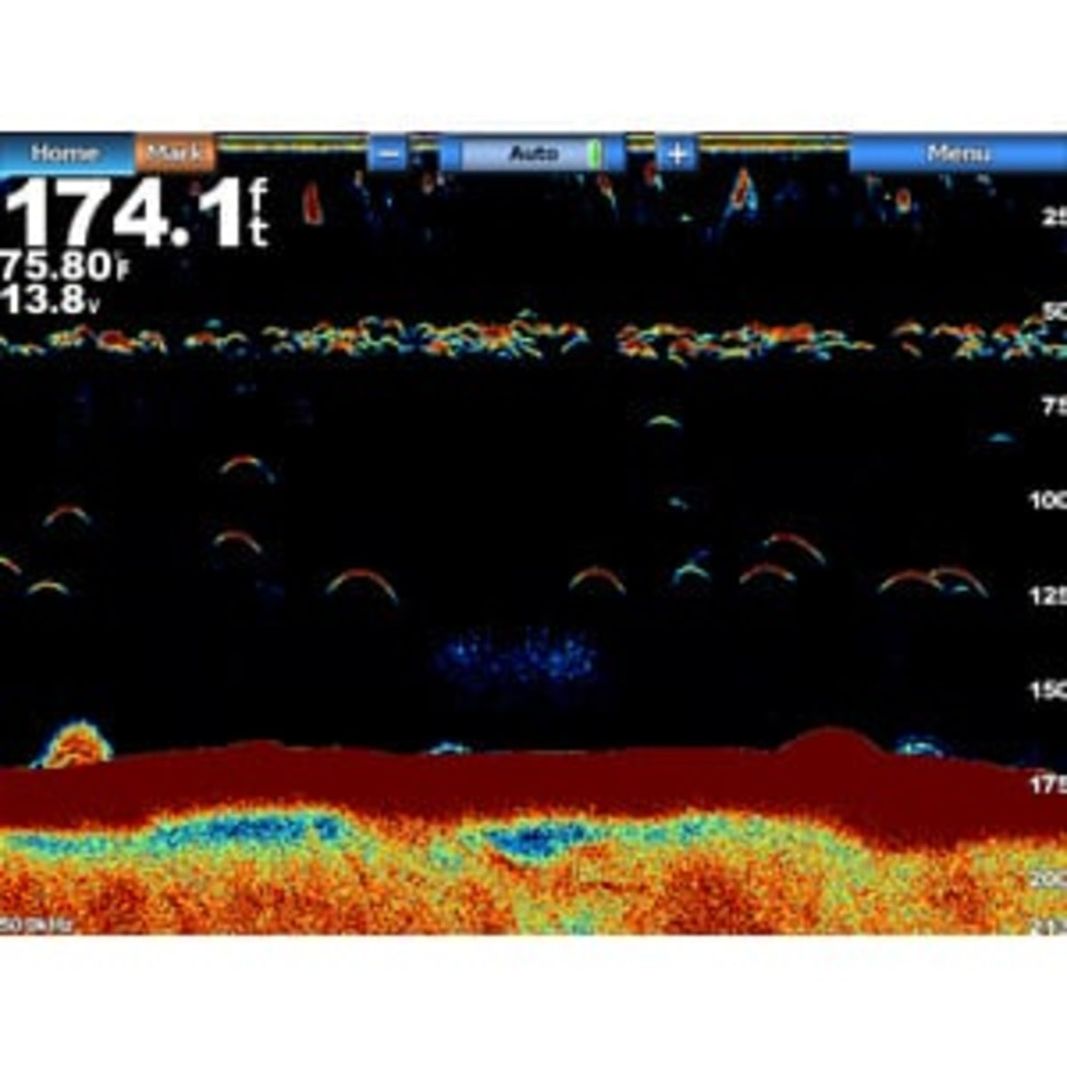

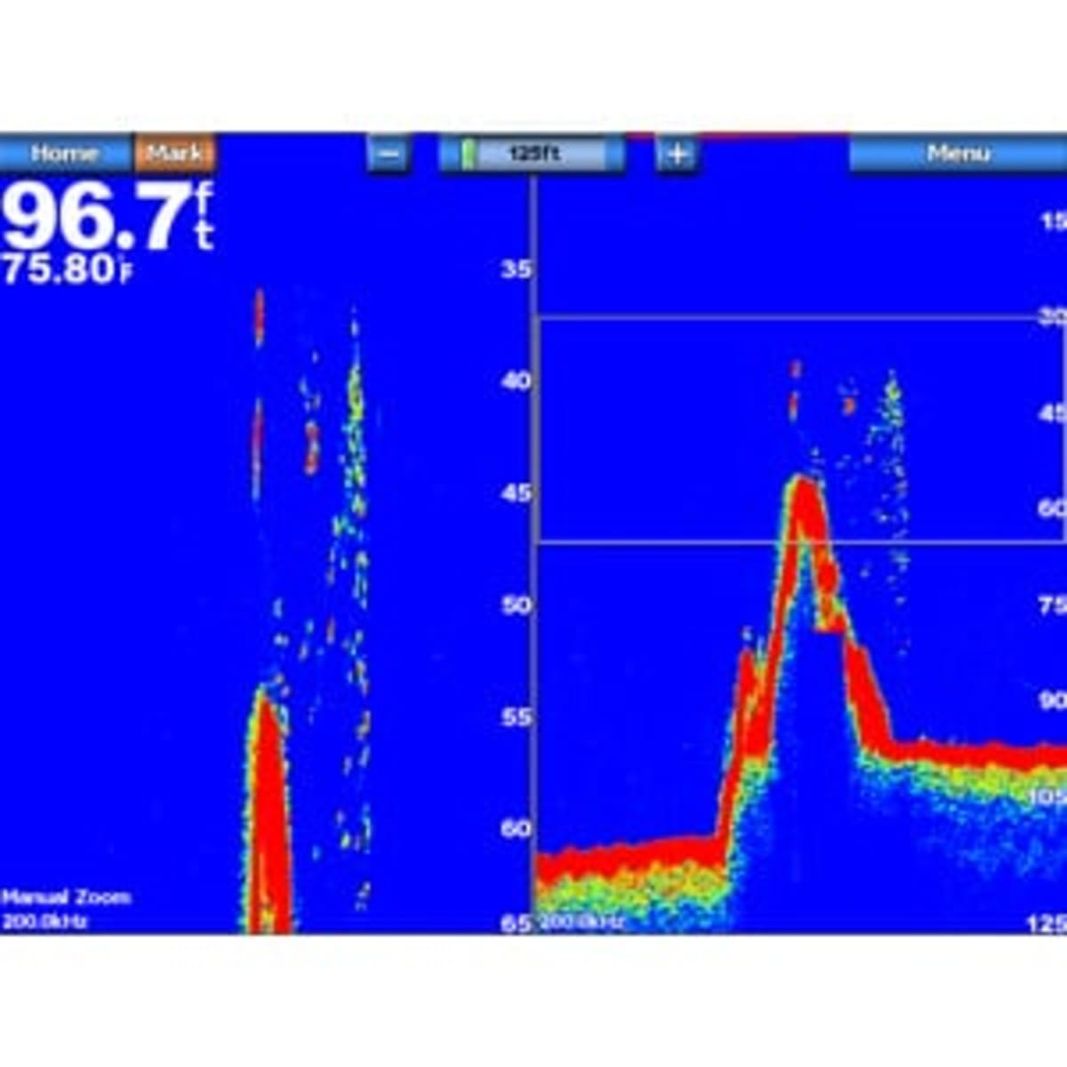

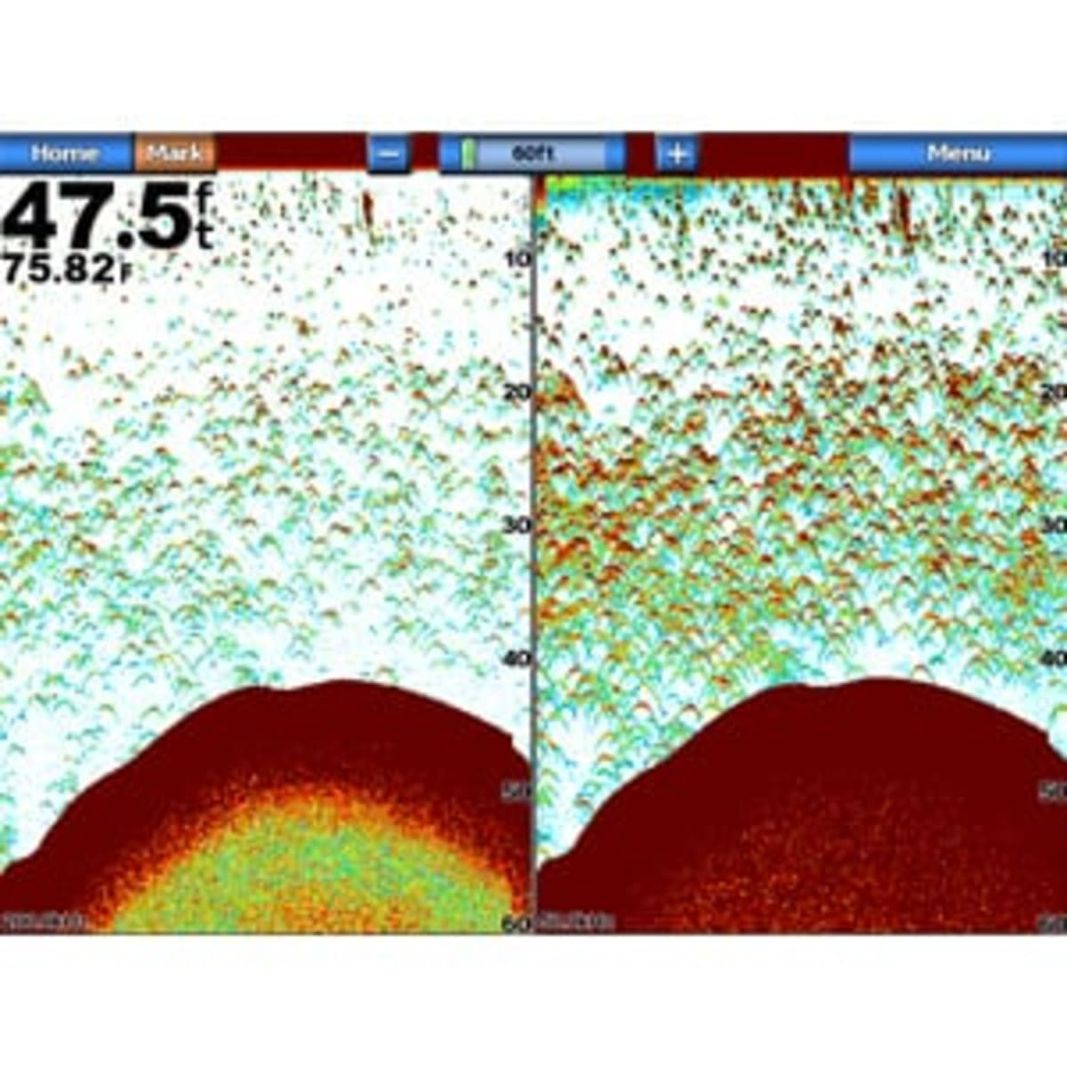

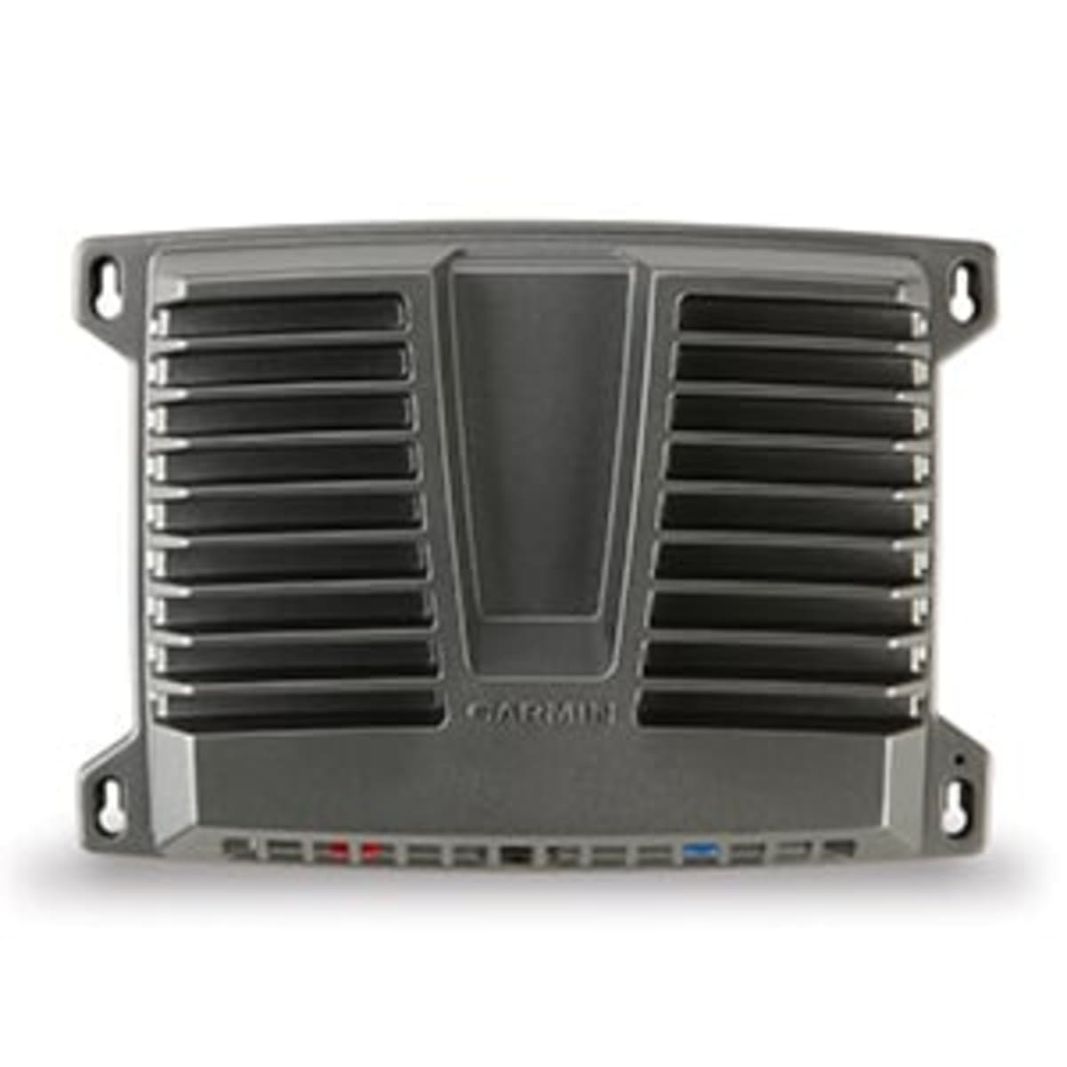

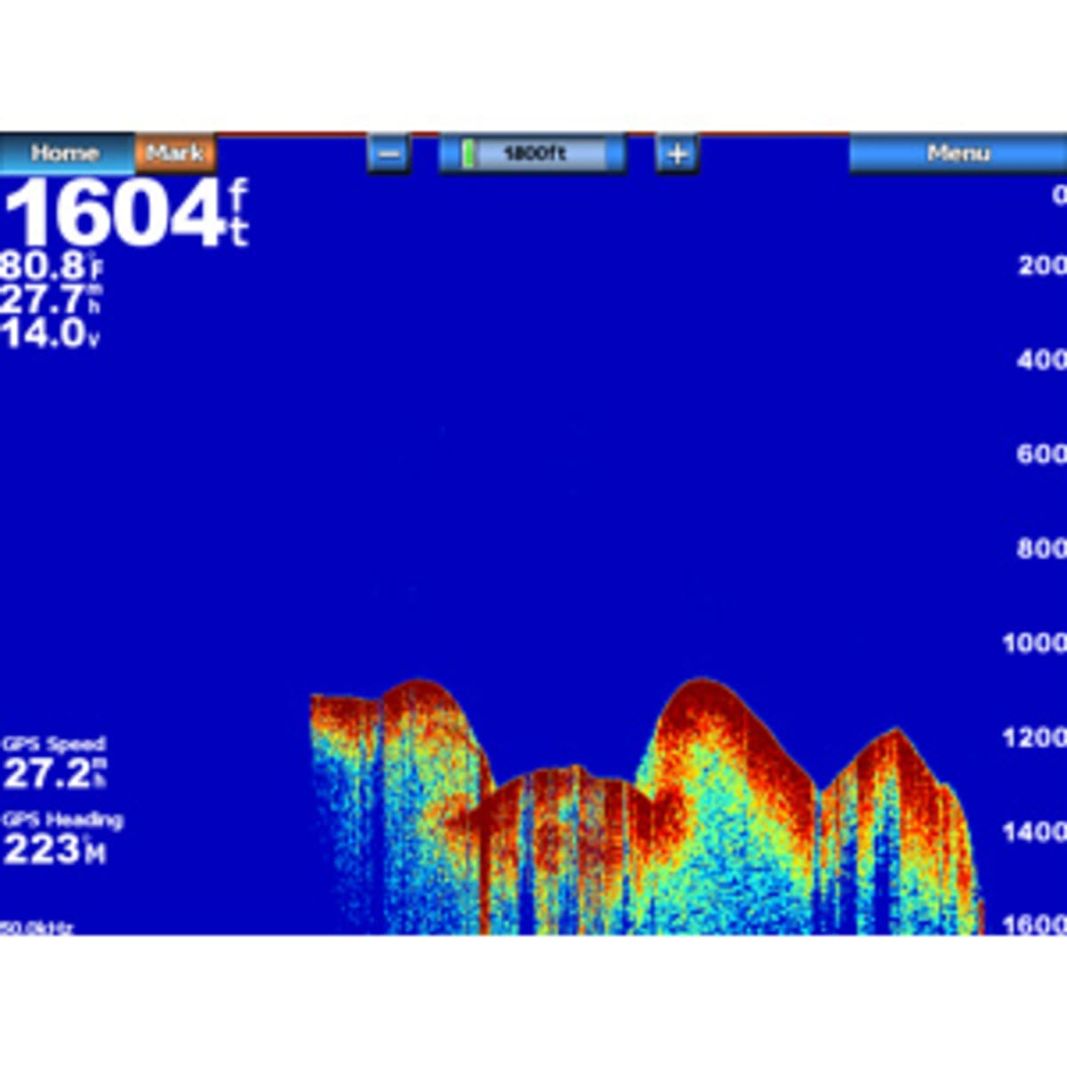

Das Garmin GSD 24 ist ein Echolotmodul (Black Box) für das Garmin-Marinenetzwerk. Du baust es unter Deck ein, schließt einen Geber (Schwinger) an und siehst die Echolotbilder auf deinem Garmin GPSMAP Kartenplotter. Mit bis zu 2.000 W (RMS) Sendeleistung auf 50 oder 200 kHz reicht es laut Garmin bis 1.524 m Tiefe.
Garmin hat das GSD 24 als Nachfolger des GSD 22 entwickelt. Es bietet eine gute Zieltrennung, eine zuverlässige Bodenverfolgung und eine empfindliche Zielerkennung, egal ob du Fische suchst oder Hindernisse unter Wasser im Blick behalten willst.
Was das GSD 24 kann
- 50 oder 200 kHz: Die Frequenz wählst du passend zur Tiefe, die Sendeleistung ist laut Garmin einstellbar.
- Bis 1.524 m Tiefe: Die digitale Echolottechnik liefert ein klares Bild auch in großer Tiefe.
- Garmin-Marinenetzwerk: Plug and Play an kompatiblen GPSMAP Kartenplottern, ein Netzwerkkabel (1,8 m) liegt bei.
- Geberanschluss: Für Garmin Geber mit 8-Pin-Anschluss. Eine 8-Pin-Buchse für den Kabelblockadapter liegt bei. Ob sich ein vorhandener Geber eines anderen Herstellers anschließen lässt, steht laut Garmin im Handbuch.
Mit welchen Kartenplottern funktioniert das GSD 24?
Garmin nennt als kompatibel ausschließlich GPSMAP Geräte, darunter die GPSMAP 723, 923, 1223 (auch xsv und Segelbundle), GPSMAP 1022 und 1222, die Serien 7400 und 8400, GPSMAP 8417 und 8422, die GPSMAP 9000 Serie und die GPSMAP 8700 Black Box, dazu ältere Modelle der Serien 6000, 7000 und 722. ECHOMAP und STRIKER stehen nicht auf der Liste.
Den passenden Geber findest du in unserer Kategorie Garmin Geber. Mehr Leistung bieten das GSD 25 und das GSD 28.
Spezifikationen
| Frequenzen | 50/200 kHz |
| Sendeleistung | 25 bis 2.000 W (RMS) |
| Max. Tiefe | 1.524 m |
| Anschluss | 1 x Garmin-Marinenetzwerk |
| Stromversorgung | 10 bis 35 V, max. 40 W, Sicherung 7,5 A |
| Abmessungen | 204 x 284 x 81 mm |
| Gewicht | 2,39 kg |
| Gehäuse | vollständig abgedichtet, Aluminium und Stahl |
| Wasserdichtigkeit | IPX7 |
| Temperaturbereich | -15 bis 70 °C |
| Sicherheitsabstand zum Kompass | 40 cm |
Lieferumfang
- Garmin GSD 24
- Netzkabel
- Kabel für das Marinenetzwerk (1,8 m)
- Montagesatz
- 8-Pin-Buchse für Kabelblockadapter
- Dokumentation
Ein Geber ist nicht im Lieferumfang.
Häufig gestellte Fragen zum Garmin GSD 24
Was ist ein Echolotmodul?
Ein Echolotmodul ist ein Echolot ohne eigenes Display. Es steuert den Geber und schickt das Echolotbild über das Garmin-Marinenetzwerk an deinen Kartenplotter.
Wie tief reicht das GSD 24?
Laut Garmin bis 1.524 m. Wie tief du tatsächlich kommst, hängt vom Geber und von der gewählten Frequenz ab.
Funktioniert das GSD 24 mit meinem ECHOMAP?
Nein. Garmin nennt als kompatible Geräte nur GPSMAP Kartenplotter und die GPSMAP 8700 Black Box. ECHOMAP und STRIKER stehen nicht auf der Liste.
Was ist der Unterschied zwischen GSD 24 und GSD 28?
Das GSD 24 arbeitet mit 50/200 kHz und bis zu 2.000 W, laut Garmin bis 1.524 m Tiefe. Das GSD 28 hat Dualkanal-CHIRP von 33 bis 250 kHz, bis zu 3 kW pro Kanal, RapidReturn und xCHIRP und reicht laut Garmin bis 3.048 m.
Ist ein Geber dabei?
Nein. Den passenden Garmin Geber bekommst du separat. Im Lieferumfang ist eine 8-Pin-Buchse für den Kabelblockadapter.
