Simrad NSX 3012UW Echolot & Kartenplotter

Simrad NSX 3012UW – Echolot und Kartenplotter mit 12-Zoll-Ultrawide-Display

Das Simrad NSX 3012UW ist ein Kartenplotter mit eingebautem Echolot, GPS und WLAN. Das Besondere ist das Format: Der 12-Zoll-Bildschirm ist extra breit und zeigt mit 1920 x 720 Pixeln so viel wie zwei kleinere Displays nebeneinander. Du baust aber nur ein Gerät ein.

Du bekommst das NSX 3012UW ohne Geber oder zusammen mit dem Active Imaging 3-in-1 Geber. Für die Navigation brauchst du zusätzlich eine Seekarte von C-MAP. Die anderen Geräte der Serie findest du unter Simrad NSX.

• 12-Zoll-Ultrawide-Touchscreen (SolarMAX IPS) mit 1920 x 720 Pixeln und über 1000 nits
• Bildfläche wie bei zwei kleineren Displays, dabei nur ein Ausschnitt im Armaturenbrett
• Aus jedem Winkel ablesbar, auch mit polarisierter Sonnenbrille
• Echolot, GPS und WLAN eingebaut
• Optimiert für die Seekarten C-MAP DISCOVER X und REVEAL X
• Unterstützt Simrad Radar (3G, 4G, HALO) und die Autopilot-Computer NAC-1, NAC-2, NAC-3 und NAC-D
• Anschlüsse für NMEA 2000, Ethernet und USB
• Bindet Motoren von Mercury, Honda und Suzuki sowie CZone ein
• Wasserdicht nach IPx6 und IPx7

Wer Karte und Echolot gleichzeitig sehen will, teilt auf einem normalen Display den Bildschirm oder baut gleich zwei Geräte ein. Das NSX 3012UW löst das über die Breite. Laut Simrad hat es die gleiche aktive Fläche wie zwei kleinere Displays. Zwischen den beiden Hälften liegt kein Rahmen, und geteilte Ansichten sind auf dieses Seitenverhältnis abgestimmt.

Für den Einbau heißt das: ein Ausschnitt statt zwei, weniger Kabel und nur eine Einrichtung. Das Gerät ist rund 15 cm hoch. Simrad hat es für flache Armaturenbretter entworfen.

Die Oberfläche richtest du dir selbst ein. Du ziehst Fenster per Drag-and-drop an die gewünschte Stelle und änderst ihre Größe, legst fest, welche Daten die Instrumentenleiste zeigt, und heftest deine wichtigsten Apps an eine Leiste, um mit einem Fingertipp zu wechseln.

Simrad nennt als passende Boote Pontons, Surf- und Wakeboote, Cruiser, kleinere Center Consoles und RIBs.

Das NSX 3012UW ist auf die beiden X-Karten von C-MAP abgestimmt. Mit C-MAP DISCOVER X bekommst du die Seekarte für dein Revier. C-MAP REVEAL X ergänzt Satellitenbilder und ein schattiertes Relief des Gewässergrunds.

Über den X-Chart Manager verwaltest du Updates und Upgrades deiner Karte direkt am Gerät und lädst dabei nur die Gebiete, die du brauchst. Die automatische Routenführung rechnet laut Simrad dreimal so schnell wie bei einem Simrad GO.

Das Echolot ist eingebaut. Für den Geber hat das Gerät einen 9-poligen Xsonic-Anschluss. Je nach Ausführung liegt der Geber schon bei:

• Ohne Geber: für dich richtig, wenn am Boot schon ein passender Geber sitzt oder du einen anderen auswählen möchtest.

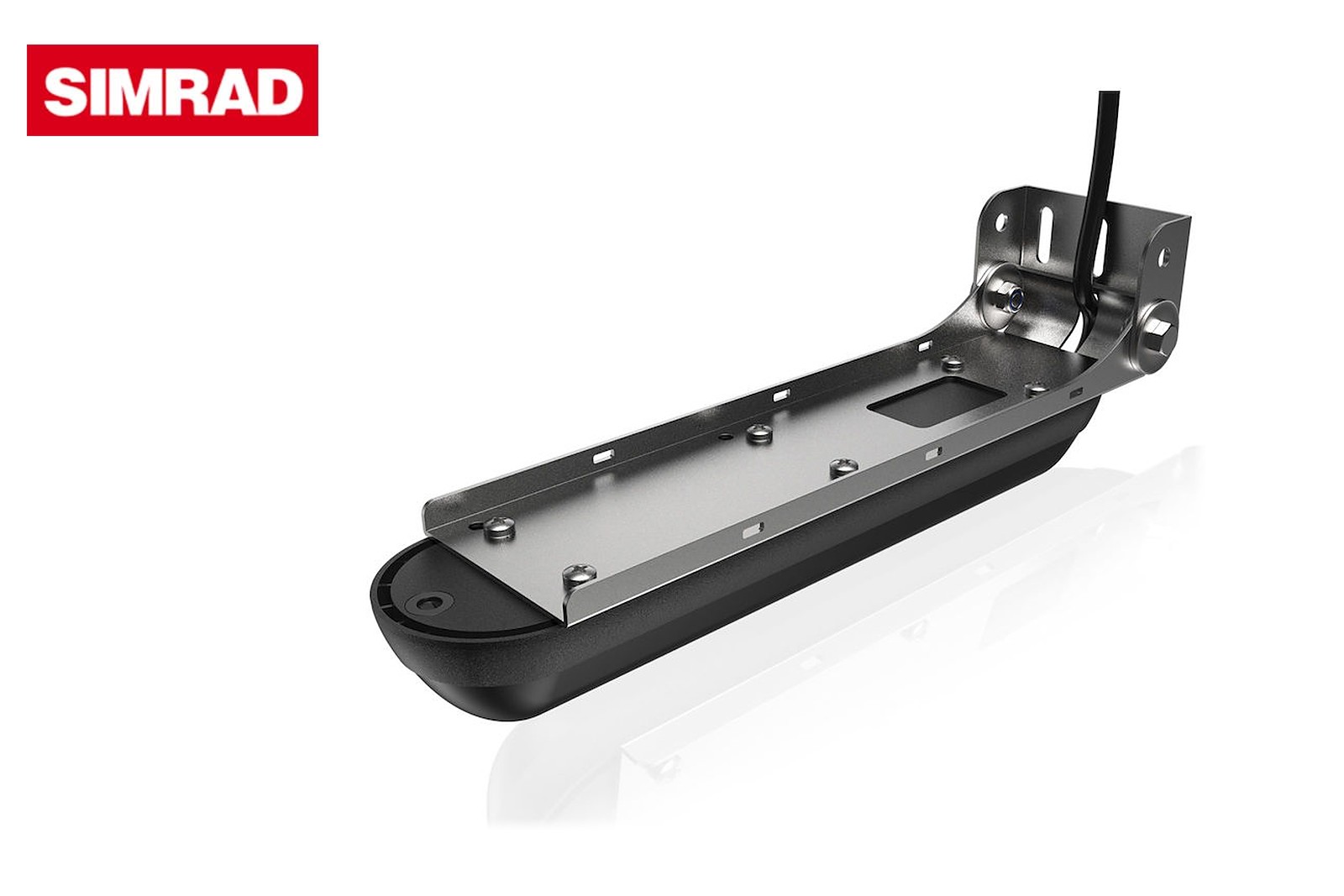

• Mit Active Imaging 3-in-1 Geber: ein Geber für CHIRP, SideScan und DownScan, mit 7,6 m Kabel und einer Halterung aus Metall. Einzeln findest du ihn unter Simrad Active Imaging Heckgeber.

Neben Active Imaging nennt Simrad auch die xSonic-Geber als kompatibel. Hast du mehrere NSX an Bord, teilen sie sich das Echolotbild über das Netzwerk. Für das Simrad S5100 Sonarmodul braucht das NSX mindestens die Software 1.7.

An das NSX 3012UW lässt sich einiges anschließen:

• Radar: Simrad 3G, 4G und Simrad HALO Radar, verbunden über den Ethernet-Anschluss.
• Autopilot: die Autopilot-Computer NAC-1, NAC-2, NAC-3 und NAC-D.
• NMEA 2000: ein Micro-C-Anschluss. Darüber empfängt das Gerät auch AIS-Daten.
• Motoren: Mercury einschließlich SmartCraft Connect, dazu Honda und Suzuki.
• Weitere Technik: CZone für das digitale Schalten, IP-Kameras, Beleuchtung und Audio.

Mit der Simrad App verwaltest du deine Wegpunkte und planst Törns offline am Handy oder Tablet. Das Spiegeln und Fernbedienen des Displays über die App („Mirroring and Control“) gibt es beim NSX Ultrawide laut Simrad derzeit nicht.

Vorgesehen ist der bündige Einbau ins Armaturenbrett. Das Gerät wird dabei von hinten befestigt, der Einbausatz dafür liegt bei. Eine Bügelhalterung gibt es als Zubehör, sie gehört nicht zum Lieferumfang.

Das NSX 3012UW ist für das Querformat gebaut. Montierst du es hochkant, dreht sich die Anzeige nicht mit.

Das NSX Ultrawide gibt es in zwei Größen. Technik, Anschlüsse und Auflösung sind gleich. Der Unterschied liegt in der Größe des Bildschirms und damit im Platz, den du im Armaturenbrett brauchst.

Nicht im Lieferumfang sind die Seekarte und die Bügelhalterung.

Welche Seekarten werden für das Simrad NSX 3012UW benötigt?
Eine C-MAP DISCOVER X oder eine C-MAP REVEAL X. Die Karte ist nicht im Lieferumfang, ab Werk ist nur eine weltweite Basiskarte aufgespielt. Du findest die Karten unter C-MAP DISCOVER X und C-MAP REVEAL X.

Inwieweit ersetzt das Ultrawide-Display zwei herkömmliche Multifunktionsdisplays?
Laut Simrad hat das NSX Ultrawide die gleiche aktive Fläche wie zwei kleinere Displays. Du siehst zum Beispiel Karte und Echolot nebeneinander, ohne Rahmen dazwischen, und brauchst nur einen Ausschnitt im Armaturenbrett.

Ist das NSX 3012UW mit anderen Simrad-Geräten oder NMEA-2000-Netzwerken kompatibel?
Ja. Es hat einen NMEA-2000-Anschluss (Micro-C) und einen Ethernet-Anschluss. Unterstützt werden Simrad Radar der Reihen 3G, 4G und HALO sowie die Autopilot-Computer NAC-1, NAC-2, NAC-3 und NAC-D. NMEA 0183 hat das Gerät nicht.

Warum wird „Mirroring and Control“ beim NSX Ultrawide explizit ausgeschlossen?
Simrad gibt an, dass Mirroring and Control auf dem NSX Ultrawide derzeit nicht verfügbar ist. Einen Grund nennt der Hersteller nicht. Die Simrad App kannst du trotzdem nutzen, um Wegpunkte zu verwalten und Törns offline zu planen.

Welcher Echolot-Typ ist im NSX 3012UW enthalten?
Ein eingebautes Echolot mit einem 9-poligen Xsonic-Anschluss. Es arbeitet mit Einkanal-CHIRP, 50/200 kHz, HDI und Active Imaging.

Kann ich mit dem NSX 3012UW andere Geber verwenden als den mitgelieferten?
Ja. Simrad nennt Active Imaging Geber und xSonic-Geber als kompatibel. Eine Auswahl findest du unter Simrad Geber.

Ist das NSX 3012UW mit einem integrierten GPS ausgestattet?
Ja. Der GPS-Empfänger ist eingebaut und aktualisiert die Position zehnmal pro Sekunde.

Ist das Simrad NSX 3012UW wasserfest?
Ja, es ist nach IPx6 und IPx7 geschützt.

Wie hoch ist der Stromverbrauch des NSX 3012UW?
Maximal 19,8 Watt, das sind 1434 mA bei 13,8 Volt. Das Gerät läuft an 12 Volt Gleichspannung (10 bis 17 Volt), empfohlen ist eine Sicherung mit 3 Ampere.

Wie installiere ich das Simrad NSX 3012UW an Bord meines Bootes?
Am besten bündig im Armaturenbrett. Der Einbausatz für die Befestigung von hinten liegt bei. Alternativ nimmst du eine Bügelhalterung, die es als Zubehör gibt. Montiert wird im Querformat.

Welche Einschränkungen oder Schwächen sind gegenüber normalen Displays zu erwarten?
Drei Punkte solltest du kennen: Das Display arbeitet nur im Querformat, Mirroring and Control über die App ist derzeit nicht verfügbar, und einen NMEA-0183-Anschluss gibt es nicht.
