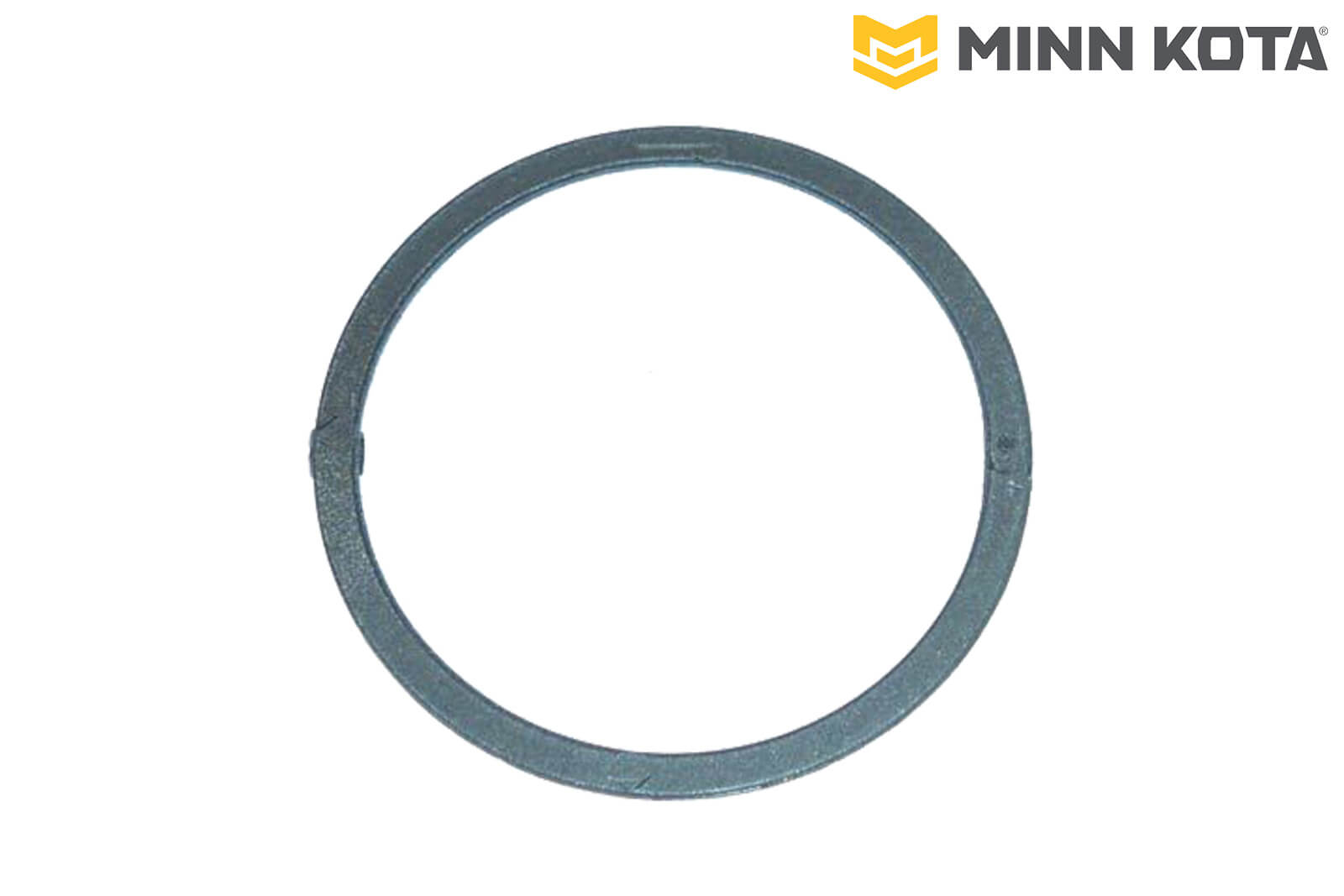

Minn Kota Ersatzteil - Shim, O-ring - 2321720
8,85 €
Auf einen Blick
- Original Minn Kota Ersatzteil – Herstellernummer 2321720
- Funktion: Distanz-/Passscheibe (Shim) – stellt Spiel und Position im Dichtungspaket ein
- Sehr dünner, flexibler Ring (nicht-metallisch): ca. 0,5 mm stark, Außen-Ø ca. 50,8 mm, Innen-Ø ca. 43 mm
- Arbeitet zusammen mit dem O-Ring 2324608 (das ist der eigentliche Dichtring)
- Teil des Lenkgehäuse-Reparatursatzes, dort 2× enthalten
O-Ring-Shim 2321720 oder Anlaufscheibe 2321704? So erkennst du den Unterschied
Beide Teile sehen sich ähnlich, haben aber unterschiedliche Aufgaben und sind nicht austauschbar:
| Merkmal | O-Ring-Shim 2321720 | Anlaufscheibe 2321704 |
|---|---|---|
| Aufgabe | stellt Spiel/Maß ein | nimmt Schub/Last auf |
| Stellt Spiel/Maß ein | ||
| Trägt axiale Last (Schub) | ||
| Dichtfunktion | ||
| Haptik (Biegetest) | dünner, flexibler Ring | steifer Ring |
| Maße ca. (Dicke / Innen-Ø) | 0,5 mm / 43 mm | 0,8 mm / 45,4 mm |
Passt das an meinen Motor?
Gelistet u. a. für Terrova, Ulterra und Riptide Terrova. Passung im Zweifel anhand der Seriennummer prüfen – hier die passende Explosionszeichnung anfragen.
Häufige Fragen
Ist die 2321720 ein O-Ring / Dichtring?
Nein. Es ist ein Shim (Distanzscheibe). Der O-Ring/Dichtring ist das separate Teil 2324608.
Wofür ist der Shim da?
Er stellt das Spiel und die Position im Dichtungs- und Lagerpaket ein – ein reines Maßteil.
Wie unterscheide ich ihn von der Anlaufscheibe 2321704?
An der Dicke (ca. 0,5 vs. 0,8 mm) und am Innendurchmesser (der Shim hat das kleinere Loch). Zusätzlich am Biegetest: der Shim ist der dünnere, flexiblere Ring.
