Lowrance Link-9 UKW-Funkanlage

Lowrance Link-9 – UKW-Funkanlage mit GPS, DSC und AIS-Empfänger

Die Lowrance Link-9 ist eine fest eingebaute UKW-Funkanlage für den Seefunk. Sie bringt drei Dinge mit: einen GPS-Empfänger, den DSC-Notruf der Klasse D und einen AIS-Empfänger, der dir die Schiffe in deiner Umgebung zeigt.

Gerätst du in Seenot, setzt du einen DSC-Notruf ab. Weil das GPS eingebaut ist, kennt die Funkanlage deine Position und sendet sie mit. Über NMEA 2000 oder NMEA 0183 bindest du die Link-9 außerdem in dein Bordnetz ein und siehst die AIS-Ziele dann auch auf einem kompatiblen Lowrance Echolot und Kartenplotter.

• DSC-Notruf der Klasse D, deine Position wird mitgesendet
• Eingebauter GPS-Empfänger mit Antenne in der Gerätefront
• Zweikanal-AIS-Empfänger für bis zu 150 Ziele
• Anzeige der AIS-Ziele auf dem eigenen Display oder auf Karte und Radar eines kompatiblen Multifunktionsdisplays
• NMEA 2000 und NMEA 0183 für die Einbindung ins Bordnetz
• Abnehmbares Handmikrofon, vorn oder hinten anschließbar
• Navigationsmodus mit Geschwindigkeit und Kurs, dazu eine Mann-über-Bord-Funktion
• Track Buddy: fragt die Position von bis zu fünf anderen Funkanlagen automatisch ab
• Ausgang für ein externes Megafon mit 30 W
• Wasserdicht nach IPX7

Ein DSC-Notruf hilft nur, wenn deine Position mitgeht. Die Link-9 hat deshalb vier Wege, an ein GPS-Signal zu kommen:

• Antenne in der Front: Bei einem Einbau unter freiem Himmel brauchst du keine weitere Antenne.
• SMA-Anschluss auf der Rückseite: Hier schließt du eine GPS-500 Antenne an, wenn die Funkanlage unter Deck sitzt.
• NMEA 0183: Die Position kommt von deinem Kartenplotter.
• NMEA 2000: Hängt schon eine GPS-Antenne in deinem Netzwerk, nutzt die Link-9 deren Daten.

Der eingebaute Zweikanal-AIS-Empfänger zeigt dir die Positionen der Schiffe in deiner Nähe, die selbst AIS senden. Das hilft in vollen Häfen und auf viel befahrenen Wasserstraßen, Kollisionen zu vermeiden. Die Ziele siehst du direkt auf dem Display der Funkanlage. Ist die Link-9 mit einem kompatiblen Multifunktionsdisplay verbunden, liegen sie dort als Overlay auf der Seekarte oder dem Radarbild.

Die Link-9 empfängt AIS, sie sendet deine eigene Position nicht als AIS-Signal aus.

Für Boote ohne AIS gibt es Track Buddy. Du trägst die MMSI einer anderen UKW-Funkanlage in deine Kontaktliste ein, und die Link-9 fragt deren Position automatisch ab. Das geht mit bis zu fünf Kontakten und in Abständen von 1, 5, 15, 30 oder 60 Minuten. Die Positionen erscheinen auf einem kompatiblen Kartenplotter. So behältst du Freunde oder das zweite Boot der Gruppe im Blick.

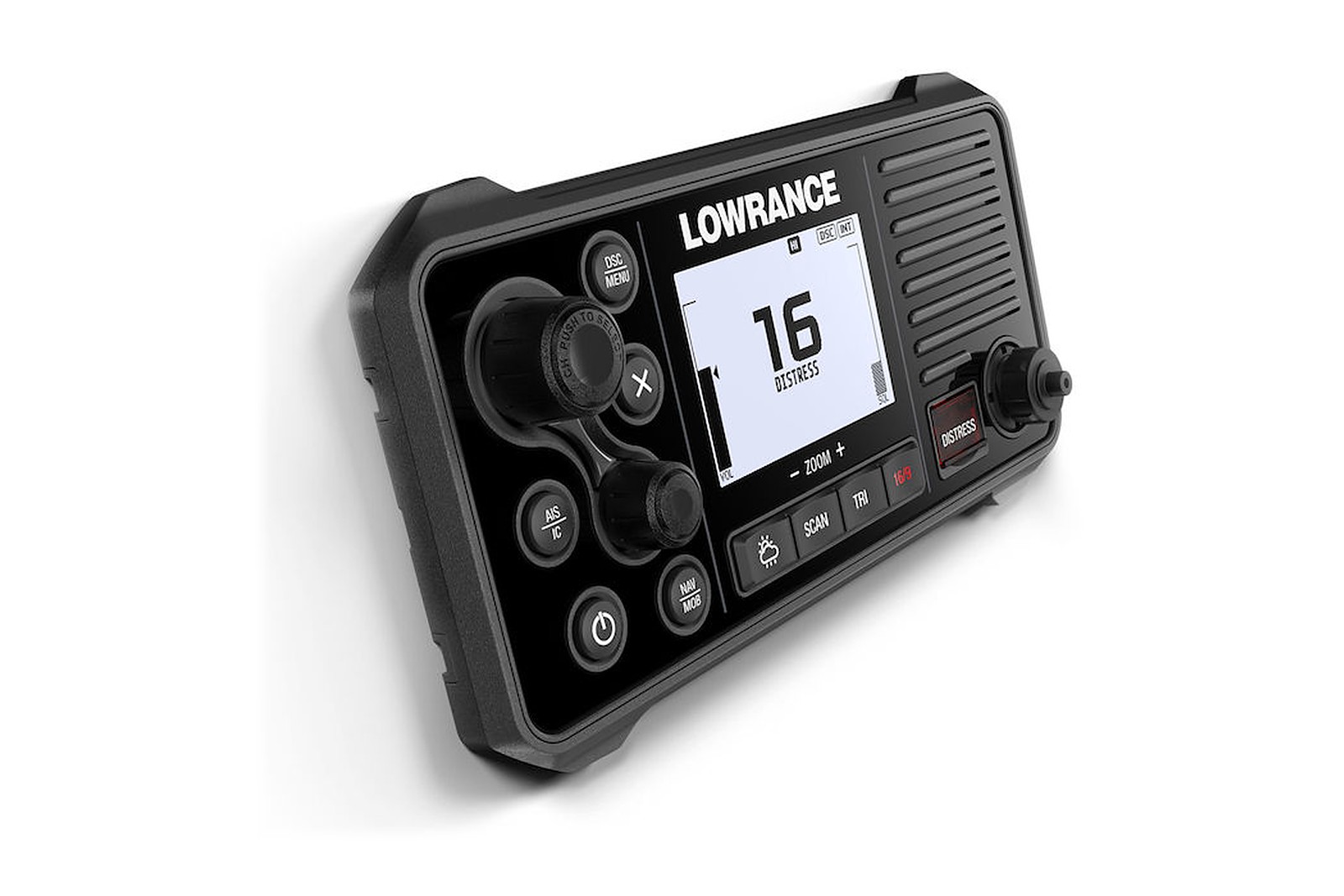

Die Link-9 lässt sich von vorn montieren. Du nimmst die obere und die untere Blende ab, darunter liegen die Montagebohrungen. Das ist dieselbe Art der Befestigung wie bei den Lowrance Multifunktionsdisplays, und auch das Gehäuse ist optisch an sie angepasst. Bügelhalterung und Einbausatz liegen beide bei.

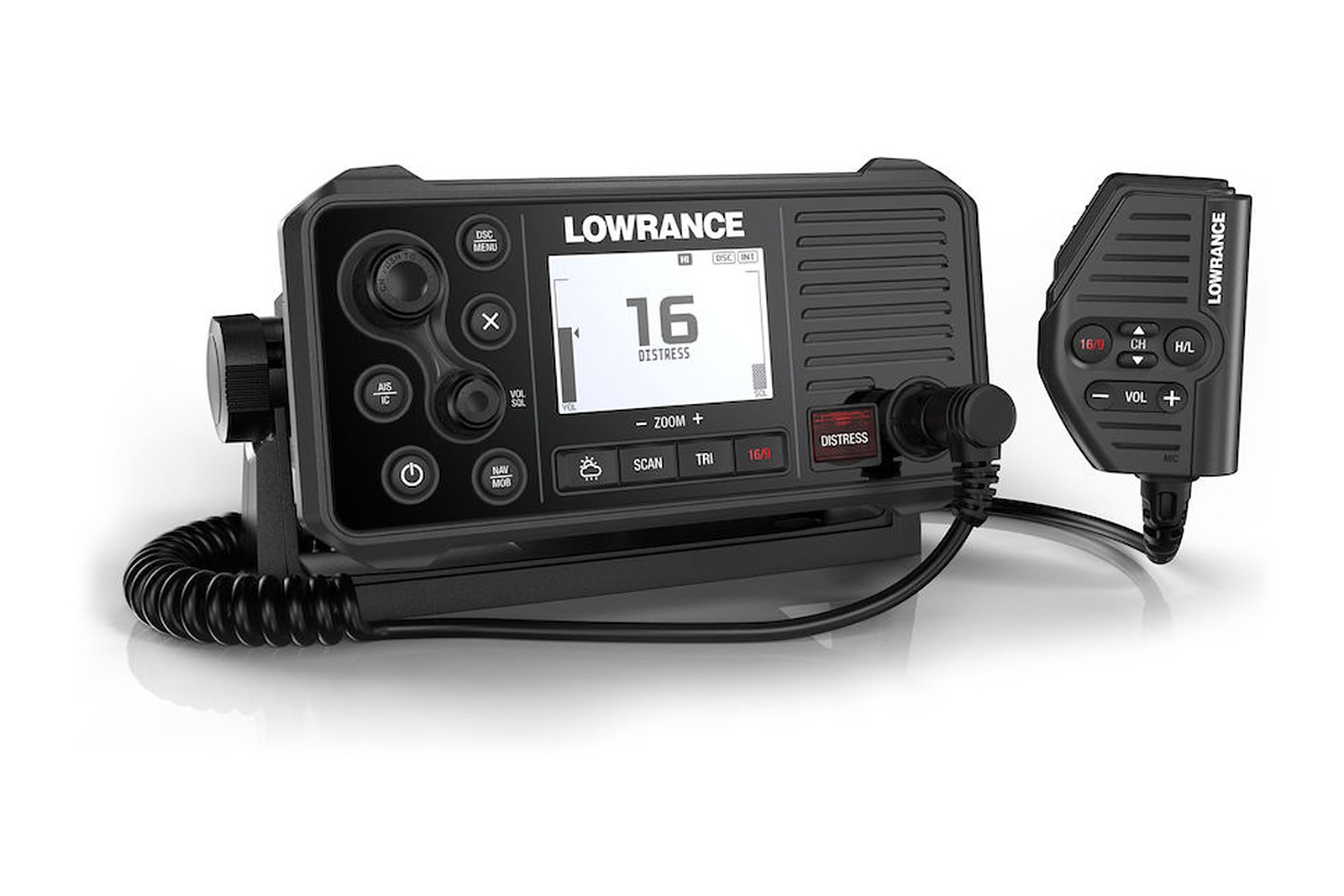

Das Handmikrofon ist abnehmbar und passt an die Front oder an die Rückseite der Funkanlage. Mit einem optionalen Verlängerungskabel montierst du Funkanlage und Mikrofon getrennt: zum Beispiel die Link-9 über Kopf und das Mikrofon an einer Buchse im Armaturenbrett, ohne dass ein Kabel herunterhängt.

Mit der Taste NAV wird die Link-9 zur Navigationsanzeige für Geschwindigkeit und Kurs. Hältst du NAV/MOB gedrückt, setzt sie einen Wegpunkt an deiner aktuellen Position und zeigt dir Entfernung und Kurs zurück zu dieser Stelle. Der Mann-über-Bord-Wegpunkt geht über NMEA 2000 auch an die anderen Geräte im Netzwerk.

Für die Verbindung mit deinem Echolot oder Kartenplotter brauchst du ein NMEA-2000-Netzwerk an Bord. Die Bauteile dafür findest du unter Lowrance NMEA 2000.

• 1 x Lowrance Link-9 UKW-Funkanlage
• 1 x Handmikrofon
• 1 x Halteclip für das Handmikrofon
• 1 x Bügelhalterung mit Rändelschrauben
• 1 x Einbausatz für die bündige Montage
• 1 x Schutzabdeckung

Hat die Lowrance Link-9 einen eingebauten GPS-Empfänger?
Ja. Die GPS-Antenne sitzt in der Front der Funkanlage. Bei einem Einbau unter freiem Himmel brauchst du deshalb keine weitere Antenne.

Brauche ich für die Link-9 eine externe GPS-Antenne?
Nur wenn die Funkanlage so eingebaut ist, dass die Antenne in der Front keinen freien Blick zum Himmel hat. Dann schließt du eine GPS-500 Antenne am SMA-Anschluss auf der Rückseite an oder holst die Position über NMEA 0183 oder NMEA 2000 von einem anderen Gerät an Bord.

Sendet die Link-9 auch AIS?
Nein. Die Link-9 hat einen Zweikanal-AIS-Empfänger und zeigt dir bis zu 150 Ziele in deiner Umgebung. Deine eigene Position sendet sie nicht als AIS-Signal aus.

Kann die Link-9 AIS-Ziele auf einem Multifunktionsdisplay anzeigen?
Ja. Die AIS-Ziele siehst du auf dem Display der Funkanlage oder als Overlay auf der Seekarte und dem Radarbild eines kompatiblen Multifunktionsdisplays, zum Beispiel auf einem Lowrance Echolot und Kartenplotter.

Ist die Link-9 mit NMEA 2000 und NMEA 0183 kompatibel?
Ja, sie hat beide Schnittstellen. Über NMEA 0183 bekommt sie zum Beispiel die GPS-Position von deinem Kartenplotter, über NMEA 2000 nutzt sie eine GPS-Antenne im Netzwerk und gibt den Mann-über-Bord-Wegpunkt an die anderen Geräte weiter. Die Bauteile für das Netzwerk findest du unter Lowrance NMEA 2000.

Wie wasserdicht ist die Lowrance Link-9?
Die Link-9 ist nach IPX7 wasserdicht.

Wie hoch ist die Sendeleistung der Link-9?
In der hohen Stufe sendet die Link-9 mit 23 Watt, in der niedrigen mit 0,8 Watt.

Wie kann die Link-9 an Bord montiert werden?
Auf zwei Arten: mit der Bügelhalterung oder bündig eingebaut. Beide Montagesätze liegen bei. Beim Einbau befestigst du die Funkanlage von vorn, die Bohrungen liegen unter den abnehmbaren Blenden.

Kann das Mikrofon vorn oder hinten an der Link-9 angeschlossen werden?
Beides geht. Das Handmikrofon ist abnehmbar und passt an die Front oder an die Rückseite. Mit einem optionalen Verlängerungskabel kannst du es auch getrennt von der Funkanlage montieren.
